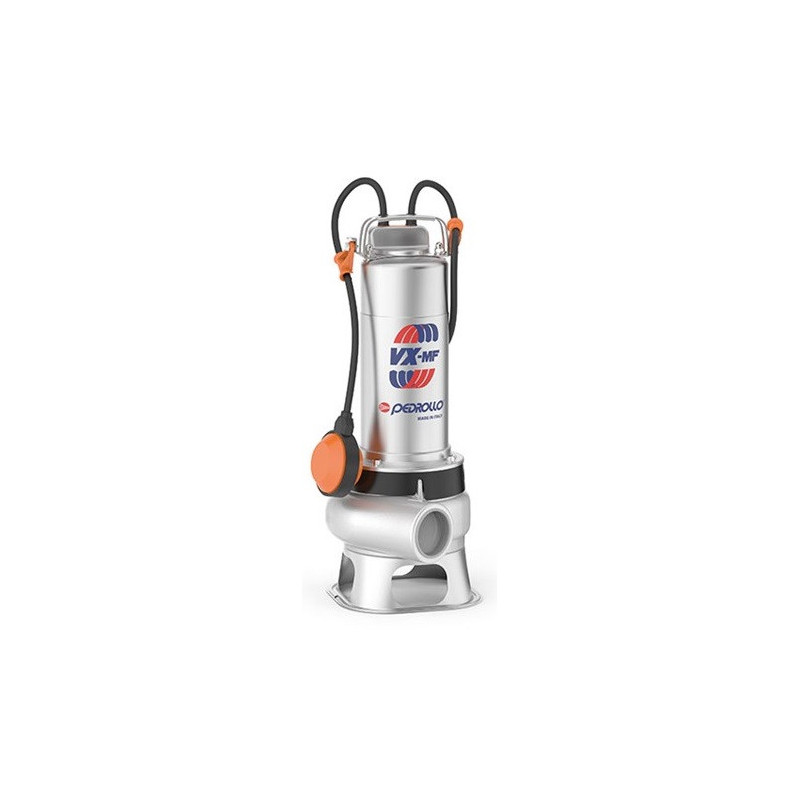

Pedrollo VX 10/50-MF - 0.75 kW, 400 V trifazis panardinamasis nuotekų siurblys, kurio srautas siekia 50-550 l/min, kėlimo aukštis - iki 8.5 m, o pralaidumas - iki Ø50 mm. Jis skirtas objektams su valdymo skydu ir 2" linija: namo siurblinei, ūkiui, dirbtuvėms, automobilių plovyklai, skalbyklai ar gamybinių patalpų grindų nuotekoms.
Kaip veikia Pedrollo VX 10/50-MF
VORTEX sūkurinė sparnuotė įgilinta korpuse. Skystis sukasi sūkuriu, todėl drėgnos servetėlės, higienos priemonės, plaukai, skudurai ir kitos iki Ø50 mm dalelės gali praplaukti tiesiogiai neliesdamos menčių. Taip sumažėja strigimo rizika, nors naudingumas būna šiek tiek mažesnis nei siurblio su uždara sparnuote. Nuotekoms tai sąmoningas kompromisas.
Siurblys statomas vertikaliai ant lygaus šulinio dugno. Skystis patenka per apačią ir išteka per šoninę 2" vidinio sriegio angą. Vamzdis arba žarna turi būti ne siauresni už šią angą.
Pedrollo VX 10/50-MF neturi plūdės, kištuko ir įmontuotos šiluminės apsaugos. Jį įjungia ir saugo valdymo skydas su variklio apsaugos automatu, nustatytu pagal vardinę srovę, pridedant 15 %, ir dviem lygio jungikliais. Trečią jungiklį galima naudoti avariniam lygiui. Prieš galutinį montavimą būtina patikrinti sukimosi kryptį: neteisingai prijungtas variklis naudoja apie 140-150 % vardinės srovės, o srautas sumažėja maždaug perpus.
Variklį aušina siurbiamas skystis. Veikiant nuolatiniu S1 režimu, jis turi būti apsemtas bent iki 290 mm lygio. Baigus siurbti lieka apie 60 mm skysčio. Sausa eiga draudžiama.

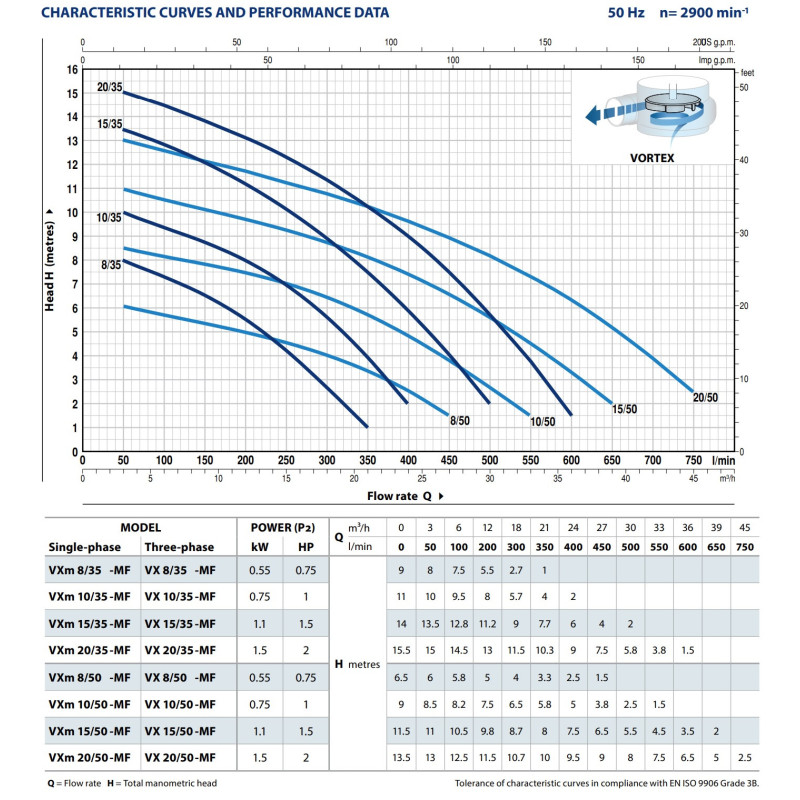

Praktiniai darbo taškai:
- Esant 5 m kėlimui ir 20 m ilgio 2" vamzdžiui - apie 230 l/min. 150 l darbinis tūris išsiurbiamas maždaug per 39 s.
- Esant 3 m kėlimui ir 15 m ilgio 2" žarnai - apie 326 l/min. 3 m³ išsiurbiami maždaug per 9 min.
- Esant 8 m kėlimui ir 30 m ilgio 2" vamzdžiui - apie 71 l/min.
Tai apytiksliai darbo taškai. Faktiniam srautui įtakos turi vamzdžio skersmuo, alkūnės, vožtuvai ir nuosėdos.
Mikroliejimo būdu pagamintas AISI 316L korpusas ir AISI 316L velenas parinkti aplinkai, kurioje nuotekose pasitaiko ploviklių, druskų, riebalų ar abrazyvių priemaišų. Sparnuotė ir gaubtas pagaminti iš AISI 304. Dvigubas mechaninis sandariklis veikia alyvos kameroje. Šios konstrukcijos esmė - tinkamai parinktos medžiagos ir ilgesnis tarnavimo laikas sudėtingoje terpėje, o ne papildomas kėlimo aukštis. Leistinos pH ribos išlieka 5-9.

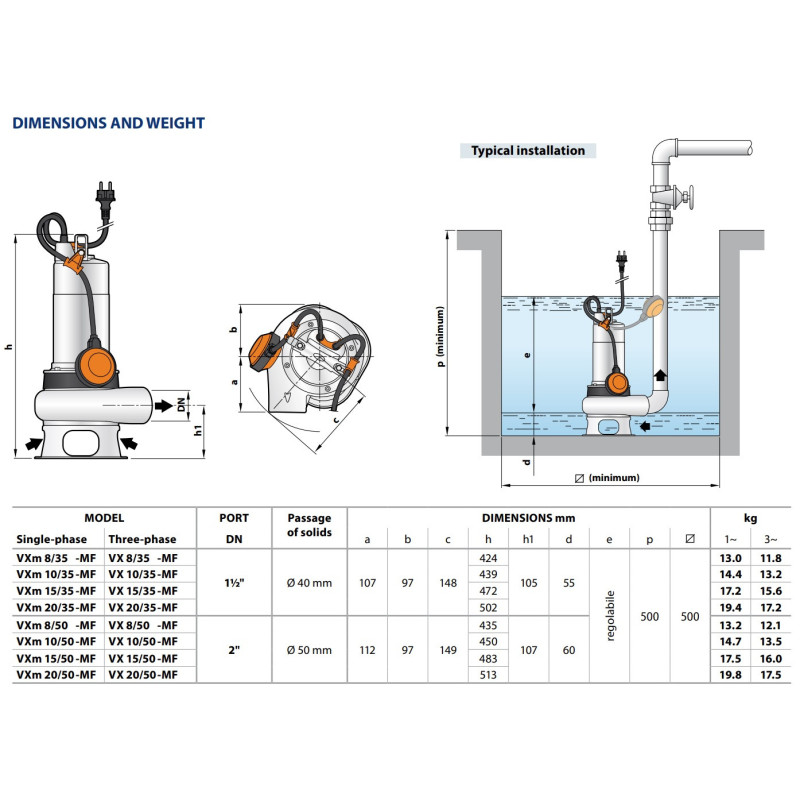

Siurblio matmenys - Ø112 x 450 mm, svoris - 13.5 kg. Komplekte yra 10 m kabelis, tačiau siurblį kelti reikia už rankenos. Galima atskirai įsigyti automatinio sujungimo komplektą su kojele ir kreipiamosiomis, kad siurblį būtų galima ištraukti grandine nelipant į šulinį.
Kaip pasirinkti
| Jūsų situacija | Ar tinka Pedrollo VX 10/50-MF |
|---|
| 400 l namo siurblinė, 5 m kėlimas, 20 m 2" vamzdis | Taip - apie 230 l/min, 150 l tūris išsiurbiamas per 39 s |
| Septiko ar techninio šulinio išsiurbimas, 3 m kėlimas, 15 m 2" žarna | Taip - apie 326 l/min, 3 m³ išsiurbiami per 9 min. |
| 8 m kėlimas ir 30 m 2" vamzdis | Tinka, bet srautas sumažėja iki maždaug 71 l/min |
| Šulinys mažesnis nei 500 x 500 mm | Netinka - nepakaks vietos montavimui ir priežiūrai |
| Reikia nusiurbti iki pat dugno | Netinka - lieka apie 60 mm |
| Karjeras, statybų iškasa ar statybinis dumblas su daug smėlio | Ne - abrazyvai dilina sandariklį; nedidelis smėlio kiekis, kaip kiemo ar aikštelės drenaže, tinka - tik tikrinti reikia dažniau |
Į ką atkreipti dėmesį
- Skysčio temperatūra - iki +40 °C, tankis - iki 1100 kg/m³, pH - 5-9.
- Didžiausias panardinimo gylis - 5 m, leidžiama iki 20 paleidimų per valandą.
- Reikalingas bent 500 x 500 mm šulinys ir lygus pagrindas.
- Linijoje montuojamas atbulinis vožtuvas ir uždarymo sklendė. Rekomenduojamas bent 1 m/s tekėjimo greitis, kad vamzdyje nesikauptų nuosėdos.
- Vietose, kur vandenyje gali būti žmonių, siurblys neturi būti įjungtas. Elektros grandinėje būtina 30 mA nuotėkio relė.
- Alyvos kamerą reikia tikrinti kas 2000 darbo valandų arba kas 2 metus.
- Gresiant šalčiui, siurblį reikia išimti arba visiškai ištuštinti.
Pedrollo VX 10/50-MF pagamintas Italijoje. Garantija - 24 mėn.
