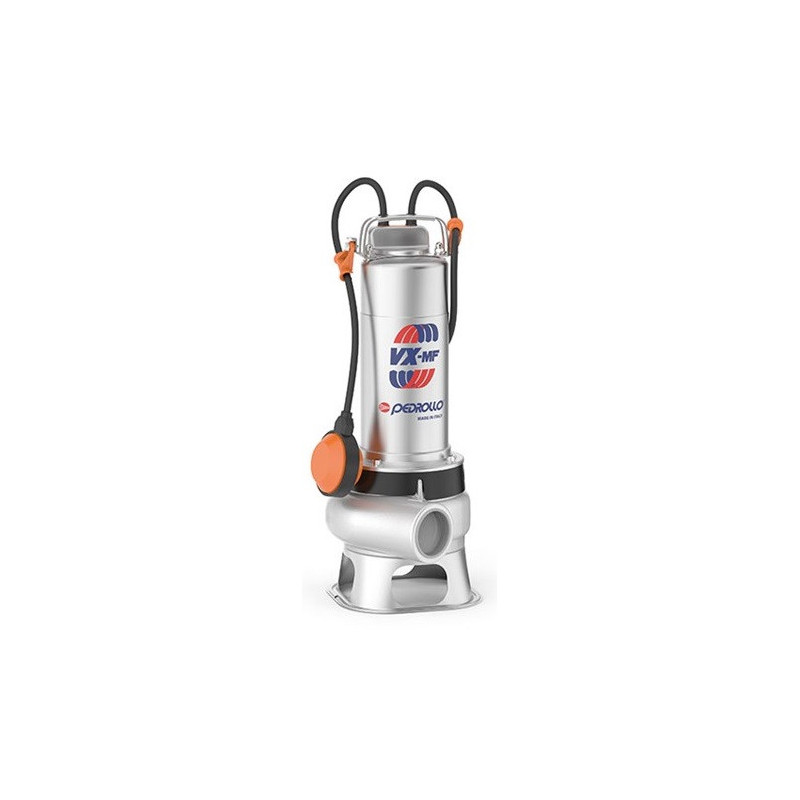

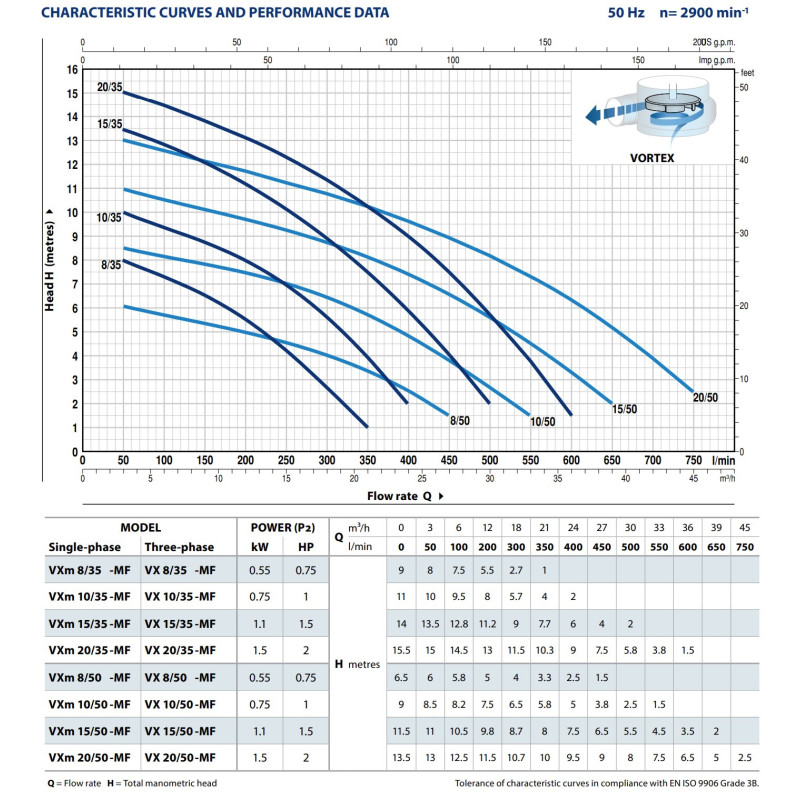

Pedrollo VX 15/50-MF - 1.1 kW trifazis 400 V panardinamasis nuotekų siurblys, kurio srautas siekia 50-650 l/min, kėlimo aukštis - iki 11 m, o pralaidumas kietosioms dalelėms - iki Ø50 mm. Jis tinka sodybai, dviem namams, ūkiui, dirbtuvėms ar nedideliam komerciniam objektui su 2" linija, 400 V įvadu ir valdymo skydu.
Kaip veikia Pedrollo VX 15/50-MF
VORTEX sūkurinė sparnuotė įleista į korpuso gilumą. Skystis sukasi sūkuriu, todėl drėgnos servetėlės, higienos priemonės, plaukai, skudurai ir kitos iki Ø50 mm dydžio dalelės prateka beveik neliesdamos menčių. Taip sumažėja užstrigimo rizika, tačiau naudingumas būna šiek tiek mažesnis nei siurblio su uždara sparnuote. Nuotekoms tai sąmoningas pasirinkimas.
Siurblys vertikaliai statomas ant lygaus šulinio dugno. Skystis patenka per apačią ir išteka pro šone esančią 2" vidinio sriegio angą. Vamzdis arba žarna turi būti ne siauresni už šią angą.
Ši 400 V versija neturi plūdės, kištuko ir įmontuotos šiluminės apsaugos. Siurblį įjungia ir saugo valdymo skydas su variklio apsaugos automatu, nustatytu pagal vardinę srovę. Nustatymą leidžiama padidinti ne daugiau kaip 15 %. Taip pat naudojami du lygio jungikliai, o trečią jungiklį galima naudoti avariniam lygiui. Prieš galutinai sumontuojant būtina patikrinti sukimosi kryptį: varikliui sukantis priešinga kryptimi, jo srovė siekia 140-150 % vardinės srovės, o srautas sumažėja maždaug perpus.
Variklį aušina siurbiamas skystis. Nuolatiniu S1 režimu jis turi būti apsemtas bent iki 330 mm lygio. Neapsemtas siurblys trumpai gali veikti iki 10 min., tačiau sausa eiga draudžiama. Po išsiurbimo lieka apie 60 mm skysčio.
Korpusas ir velenas pagaminti iš AISI 316L nerūdijančiojo plieno, o sparnuotė ir gaubtas - iš AISI 304. Tokia konstrukcija geriau tinka nuotekoms su plovikliais, druskomis ar riebalais, tačiau pH ribos išlieka 5-9. Karjerui, statybų iškasai ar dumblui su daug smėlio siurblys neskirtas; nedidelis smėlio kiekis, kaip kiemo ar aikštelės drenaže, tinka - tik tikrinti reikia dažniau.

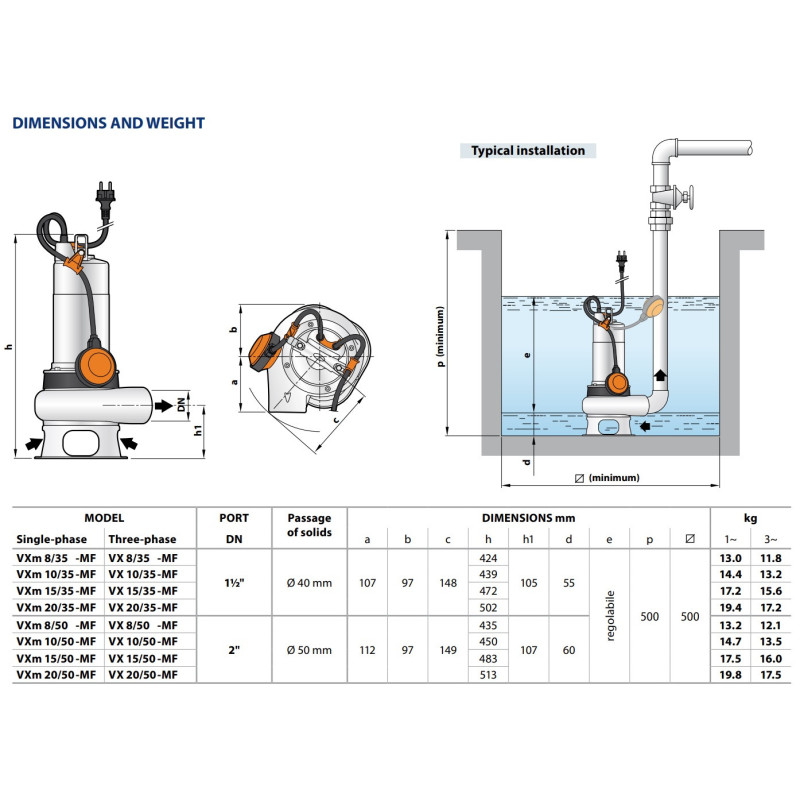

Dviguba mechaninių sandariklių pora su alyvos kamera saugo variklio dalį nuo skysčio. Siurblio matmenys - Ø112 x 483 mm, svoris - 15.9 kg, kabelio ilgis - 10 m. Siurblį reikia kelti už rankenos, o ne už kabelio.
AISI 316L versijos našumas toks pats kaip ketaus modelio. Čia mokama ne už papildomus kėlimo metrus, o už korpuso bei veleno medžiagą ir galimybę ilgiau dirbti sudėtingesnėje terpėje. Galima atskirai įsigyti automatinio sujungimo komplektą su kojele ir kreipiančiosiomis, kad siurblį būtų galima ištraukti grandine nelipant į šulinį.
Kaip pasirinkti
| Jūsų situacija | Ar tinka Pedrollo VX 15/50-MF |
|---|
| Siurblinė, 5 m kėlimas ir 20 m ilgio 2" vamzdis | Taip - apie 304 l/min |
| Septikas ar šulinys, 3 m kėlimas ir 15 m ilgio 2" žarna | Taip - apie 398 l/min, todėl 3 m³ išsiurbiami maždaug per 8 min. |
| 8 m kėlimas per 30 m ilgio 2" vamzdį | Taip - apie 174 l/min |
| Šulinys mažesnis nei 500 x 500 mm | Ne - montavimui ir aušinimui reikia daugiau vietos |
| Reikia nusiurbti skystį iki pat dugno | Ne - liekamasis lygis yra apie 60 mm |
| Karjeras, statybų iškasa ar statybinis dumblas su daug smėlio | Ne - abrazyvai dilina sandariklį; nedidelis smėlio kiekis, kaip kiemo ar aikštelės drenaže, tinka - tik tikrinti reikia dažniau |
Nurodyti darbo taškai yra apytiksliai. Faktiniam srautui įtakos turi posūkiai, vožtuvai, vamzdžio būklė ir kiti trasos pasipriešinimai.
Į ką atkreipti dėmesį
- Skysčio temperatūra - iki +40 °C, panardinimo gylis - iki 5 m, leidžiama iki 20 paleidimų per valandą.
- Šulinys turi būti bent 500 x 500 mm, o pagrindas - lygus.
- Linijoje reikia atbulinio vožtuvo ir uždarymo sklendės. Rekomenduojamas bent 1 m/s tekėjimo greitis, kad vamzdyje nesėstų nuosėdos.
- Siurblys netinka degiems, sprogiems, toksiškiems ar ėsdinantiems skysčiams.
- Vietose, kur vandenyje gali būti žmonių, siurblio nejunkite. Tokios elektros grandinės apsaugai būtina 30 mA nuotėkio relė.
- Alyvos kamerą reikia tikrinti kas 2000 darbo valandų arba kas 2 metus.
- Kai gresia užšalimas, siurblį reikia išimti arba visiškai ištuštinti.
Pedrollo VX 15/50-MF pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
