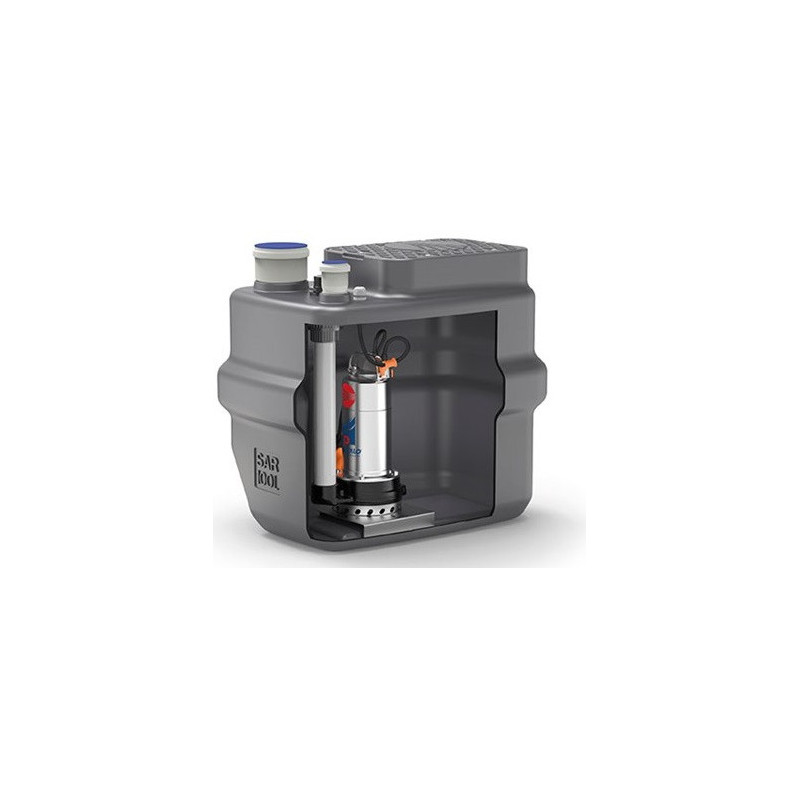

Pedrollo SAR 100 sprendžia situaciją, kai buitinės nuotekos iš namo negali ištekėti vien savitaka: pavyzdžiui, namas stovi žemiau nei lauko kanalizacijos tinklas ar valymo įrenginys. Į 100 l talpą nuotekos iš namo ar atskiro aukšto suteka savitaka, o siurblys jas slėgiu perpumpuoja toliau arba aukščiau.
Tai nėra maža dėžutė po vienu prietaisu. SAR 100 surenka nuotekas iš kelių taškų, sukaupia jas bake ir automatiškai išpumpuoja, kai lygis pakyla. Įrenginį galite montuoti paviršiuje, pavyzdžiui, rūsyje ar techninėje patalpoje, arba užkasti šalia namo, jei taip patogiau pagal sklypą ir aptarnavimo prieigą.
Pedrollo SAR 100 - VXm10/35 savybės ir panaudojimo apribojimai
Veikimo mechanika
- Nuotekos į baką įteka savitaka per DN 110 įvadą, todėl vidaus vamzdynas iki siurblinės turi turėti tinkamą nuolydį.
- 100 l polietileninis bakas veikia kaip buferis: jis priima trumpalaikius srautus iš WC, dušo, kriauklės ar virtuvės ir neleidžia siurbliui jungtis nuo kiekvieno mažo pratekėjimo.
- Plūdinis jungiklis automatiškai įjungia siurblį, kai nuotekų lygis bake pasiekia nustatytą ribą.
- Siurblys slėgine linija stumia nuotekas į išorinę kanalizaciją arba valymo įrenginį, kai jie yra aukščiau arba toliau nei namo išvadas.
- Atbulinis vožtuvas neleidžia išpumpuotam turiniui grįžti atgal į baką, todėl sistema veikia stabiliau.
- DN 50 ventiliacija išlygina slėgį bake ir padeda mažinti kvapų kaupimąsi.
Siurblio tipas ir parinkimas
- SAR 100 komplektuojama su Pedrollo VXm tipo panardinamu fekaliniu siurbliu.
- VXm siurblys turi atviro tipo vortex darbo ratą, todėl jis praleidžia kietąsias daleles iki ~50 mm.
- Toks siurblys tinka WC ir įprastoms buitinėms nuotekoms iš namų ūkio.
- Daugumai individualių namų tai yra numatytasis ir pakankamas pasirinkimas, kai trasa nėra itin ilga, labai aukšta ar labai siaura.
- Smulkintuvą vietoje vortex tipo siurblio verta svarstyti tada, kai reikia labai didelio kėlimo aukščio, trasa ilga arba plona, pavyzdžiui, 1¼" skersmens.
- Smulkintuvas taip pat labiau tinka viešo ar intensyvaus naudojimo vietoms, kur į sistemą gali patekti daugiau nepageidaujamų priemaišų.
Dydžio pasirinkimas
| Modelis | Kam tinka |
|---|
| SAR 40 | Mažam pilkojo (nefekalinio) vandens srautui - dušui, kriauklei, skalbyklei (be WC). |
| SAR 100 | Viso namų ūkio sanitariniam mazgui - WC, dušui, kriauklei, virtuvei. |
| SAR 250 | Didesniam srautui ar didesniam prijungtų įrenginių skaičiui. |
| SAR 550 | Dviejų siurblių sprendimas dideliam ar nepertraukiamam srautui (komercijai, daugiabučiui). |
Montavimas
- SAR 100 galite statyti paviršiuje, jei turite rūsį, techninę patalpą ar kitą vietą, kur patogu privesti vamzdžius ir atlikti aptarnavimą.
- Įrenginį taip pat galite užkasti po žeme šalia namo, kai toks sprendimas geriau tinka sklypo reljefui ar vidaus patalpų planui.
- Renkantis vietą, svarbiausia palikti realią prieigą prie dangčio, siurblio ir prijungimų, nes sistemą reikia periodiškai apžiūrėti.
- Bakas yra sandarus ir pagamintas iš polietileno, todėl tinka darbui su buitinėmis nuotekomis.
- Parenkant slėginę liniją nepakanka žinoti vien atstumą iki kanalizacijos ar valymo įrenginio. Siurblys turi įveikti aukščio skirtumą ir vamzdyno pasipriešinimą.
- Kuo ilgesnė trasa, kuo daugiau alkūnių ir kuo mažesnis vamzdžio skersmuo, tuo didesnį pasipriešinimą turi įveikti siurblys.
- Jei išorinis tinklas ar valymo įrenginys yra aukščiau už namo išvadą, kėlimo aukštis tampa pagrindiniu parinkimo kriterijumi.
Naudojimo ribos ir ko negalima pumpuoti
- Maksimali pumpuojamo skysčio temperatūra - iki +40 °C.
- SAR 100 skirta buitinėms nuotekoms, įskaitant WC nuotekas, dušo, kriauklės, virtuvės ir panašius namų ūkio srautus.
- Nepumpuokite smėlio ir abrazyvinių priemaišų, nes jos greitai dėvi siurblio darbo ratą ir korpusą.
- Nepilkite statybinių atliekų, cemento likučių, glaisto, skiedinių ar kitų kietėjančių medžiagų.
- Nepumpuokite tirpiklių, agresyvios chemijos ar skysčių, kurie gali pažeisti siurblį, tarpines ir baką.
- Dangtis nėra skirtas vaikščioti, todėl virš jo neplanuokite praėjimo zonos ar apkrovų.
- Periodinė apžiūra padeda laiku pastebėti apnašas, plūdės strigimą ar neįprastą siurblio darbą.
Prijungimai ir matmenys
- Įvadas: DN 110.
- Slėginis išvadas: 1½".
- Ventiliacija: DN 50.
- Bako talpa: 100 l.
- Matmenys (PxAxG): 69x50x64.5 cm.
- Maitinimas: vienfazis 230 V.
- Kabelio ilgis: 10 m.
Komplektacija
- 100 l polietileninis bakas.
- Panardinamas Pedrollo VXm siurblys.
- Plūdinis jungiklis automatiniam įjungimui pagal lygį.
- 10 m maitinimo kabelis.
- Dangtis, neskirtas vaikščioti.
