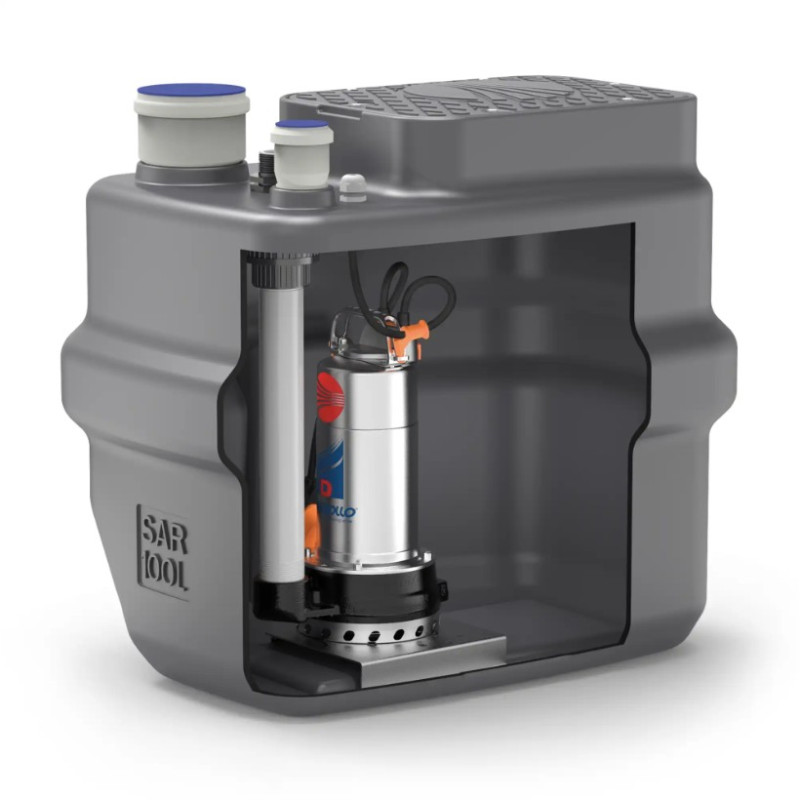

Nuotekų siurblinė Pedrollo SAR 100 - TIGm1.3 su smulkintuvu

Pedrollo SAR 100 padeda spręsti situaciją, kai nuotekos iš namo negali nubėgti savitaka į išorinę kanalizaciją ar valyklą. Nuotekos iš namo ar atskiro aukšto savitaka suteka į 100 l talpą, o siurblys jas slėgine linija perpumpuoja toliau arba į aukštesnį tašką, pavyzdžiui, kai namas stovi žemumoje, o tinklas ar valykla yra aukščiau už namo nuotekų išvadą.

Tai nėra maža dėžutė po vienu prietaisu. SAR 100 veikia kaip viso sanitarinio mazgo ar namų ūkio nuotekų surinkimo ir slėginio perpumpavimo siurblinė: ją galima montuoti rūsyje ar techninėje patalpoje arba užkasti šalia namo, jei taip patogiau pagal sklypą ir aptarnavimo prieigą.

Pedrollo SAR 100 - TIGm1.3 savybės ir panaudojimo apribojimai

Veikimo mechanika

• Nuotekos į baką patenka savitaka per DN 110 įvadą, todėl vidaus kanalizacijos nuolydžiai iki siurblinės vis tiek turi veikti kaip įprastoje savitakinėje sistemoje.
• 100 l polietileninis bakas veikia kaip buferis: jis sukaupia nuotekas, kol pasiekiamas siurblio įjungimo lygis.
• Plūdinis jungiklis automatiškai įjungia siurblį, kai bakas prisipildo iki nustatyto lygio, ir išjungia, kai lygis nukrenta.
• Siurblys nuotekas stumia slėgine linija į išorinę kanalizaciją arba valyklą, todėl trasa gali kilti aukštyn arba eiti didesniu atstumu.
• Atbulinis vožtuvas neleidžia slėginės linijos turiniui grįžti atgal į baką po siurblio sustojimo.
• DN 50 ventiliacija išlygina slėgį bake ir padeda mažinti kvapų kaupimąsi sistemoje.

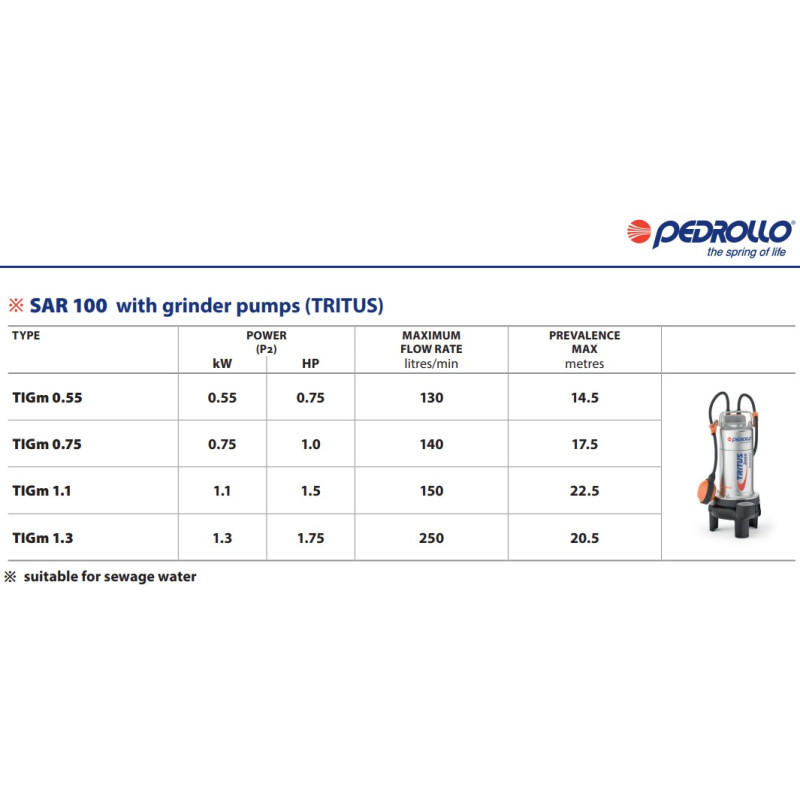

Siurblio tipas ir parinkimas

• SAR 100 komplektuojama su panardinamu siurbliu su smulkintuvu, todėl tinka buitinėms fekalinėms nuotekoms iš WC, dušo, kriauklės, virtuvės ir kitų sanitarinio mazgo taškų.
• Nerūdijančiojo plieno AISI 440C smulkintuvas susmulkina fekalijas, tualetinį popierių ir pluoštus, todėl nuotekas galima stumti plonesne 1¼" slėgine trasa.
• Smulkintuvas ypač naudingas, kai reikia įveikti didesnį kėlimo aukštį, ilgesnį atstumą arba kai slėginė trasa negali būti didelio skersmens.
• Renkantis nepakanka žiūrėti tik į 100 l talpą: siurblys turi įveikti aukščio skirtumą iki išorinio tinklo ir vamzdyno pasipriešinimą per visą trasos ilgį.
• Kuo ilgesnė trasa ir kuo daugiau posūkių, tuo didesnį pasipriešinimą turi įveikti siurblys, todėl prieš montuojant verta suskaičiuoti ne tik vertikalų pakilimą, bet ir realų slėginės linijos kelią.
• Tokia siurblinė tinka ne tik individualiam namui, bet ir intensyvesnio naudojimo vietoms, pavyzdžiui, kavinėms, mokykloms ar viešiems tualetams, kai reikia patikimai perpumpuoti fekalines nuotekas slėgiu.

Dydžio pasirinkimas

Montavimas

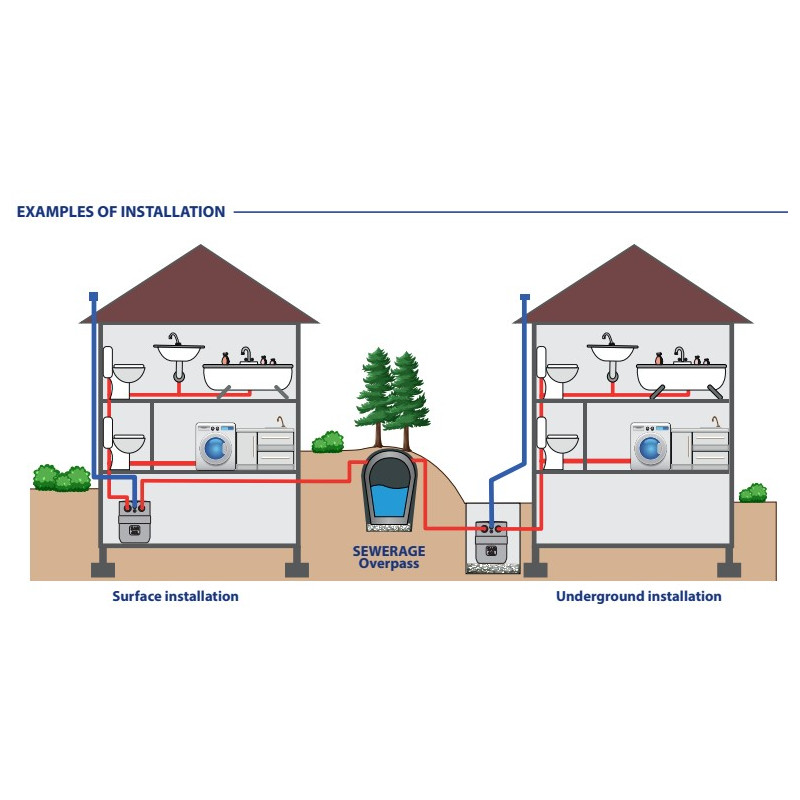

• Siurblinę galima montuoti paviršiuje, pavyzdžiui, rūsyje ar techninėje patalpoje, jei ten patogu atvesti savitakinį DN 110 įvadą ir išvesti slėginę liniją.
• Siurblinę taip pat galima užkasti šalia namo, kai vidaus patalpose nėra vietos arba kai taip paprasčiau sujungti namo išvadą su išorine kanalizacija ar valykla.
• Montavimo vietą verta rinktis taip, kad dangtį būtų galima lengvai pasiekti apžiūrai, valymui ir siurblio aptarnavimui.
• Dangtis neskirtas vaikščioti, todėl virš jo nereikia planuoti tako, važiuojamosios dalies ar vietos, kur nuolat bus apkrova.
• Ventiliacijos linijos nereikėtų ignoruoti: be jos bake gali kauptis slėgio svyravimai ir kvapai, o sistema veiks prasčiau.
• Slėginėje linijoje būtina numatyti atbulinį vožtuvą, kad po siurblio darbo nuotekos negrįžtų atgal į talpą.

Naudojimo ribos ir ko negalima pumpuoti

• Maksimali pumpuojamo skysčio temperatūra - iki +40 °C.
• Siurblinė skirta buitinėms nuotekoms, įskaitant fekalines nuotekas, tualetinį popierių ir įprastus sanitarinius srautus.
• Negalima pumpuoti smėlio, žvyro ar kitų abrazyvinių priemaišų, nes jos greitai dėvi siurblį ir smulkintuvą.
• Negalima į sistemą leisti statybinių atliekų, cemento mišinių, glaisto likučių ar kitų kietėjančių medžiagų.
• Negalima pumpuoti tirpiklių, agresyvios chemijos ir skysčių, kurie gali pažeisti siurblio dalis, sandariklius ar vamzdyną.
• Periodinė apžiūra padeda laiku pastebėti susikaupusias nuosėdas, netinkamus svetimkūnius ar plūdės judėjimą ribojančias kliūtis.

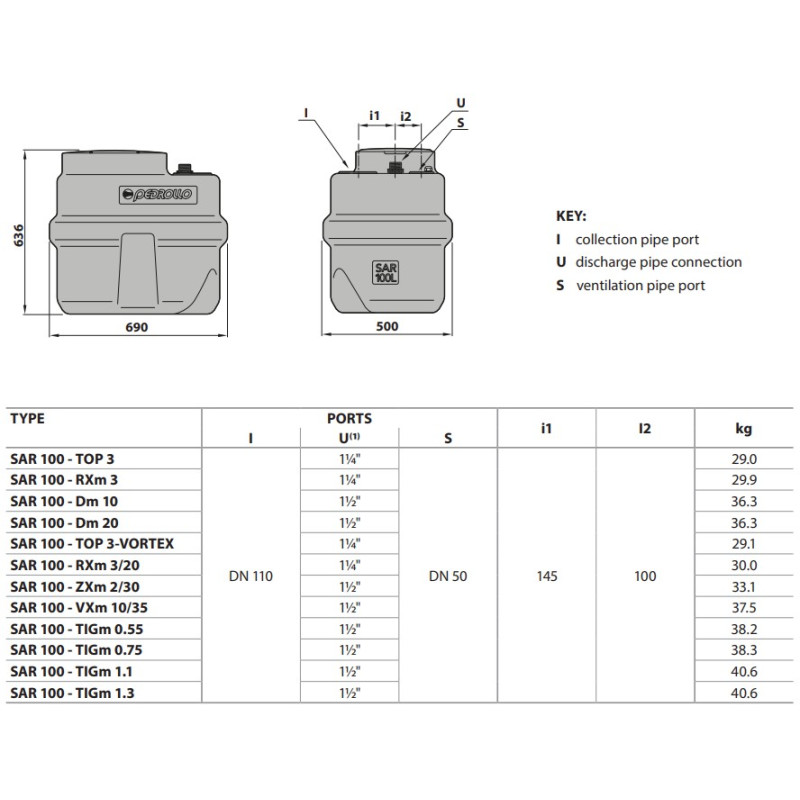

Prijungimai ir matmenys

• Įvadas: DN 110 savitakinei vidaus kanalizacijos linijai.
• Išvadas: 1½" slėginei nuotekų linijai.
• Rekomenduojama slėginė trasa su smulkintuvu: 1¼".
• Ventiliacija: DN 50.
• Bako talpa: 100 l.
• Matmenys (P x A x G): 69 x 50 x 64.5 cm.
• Maitinimas: vienfazis 230 V.
• Kabelis: 10 m.
• Modeliams TIGm1.1 ir TIGm1.3 numatytas paleidimo ir apsaugos pultas.

Komplektacija

• 100 l sandarus polietileninis bakas.
• Panardinamas nuotekų siurblys su smulkintuvu.
• Plūdinis jungiklis automatiniam įjungimui ir išjungimui.
• 10 m kabelis.
• Dangtis, neskirtas vaikščioti.
