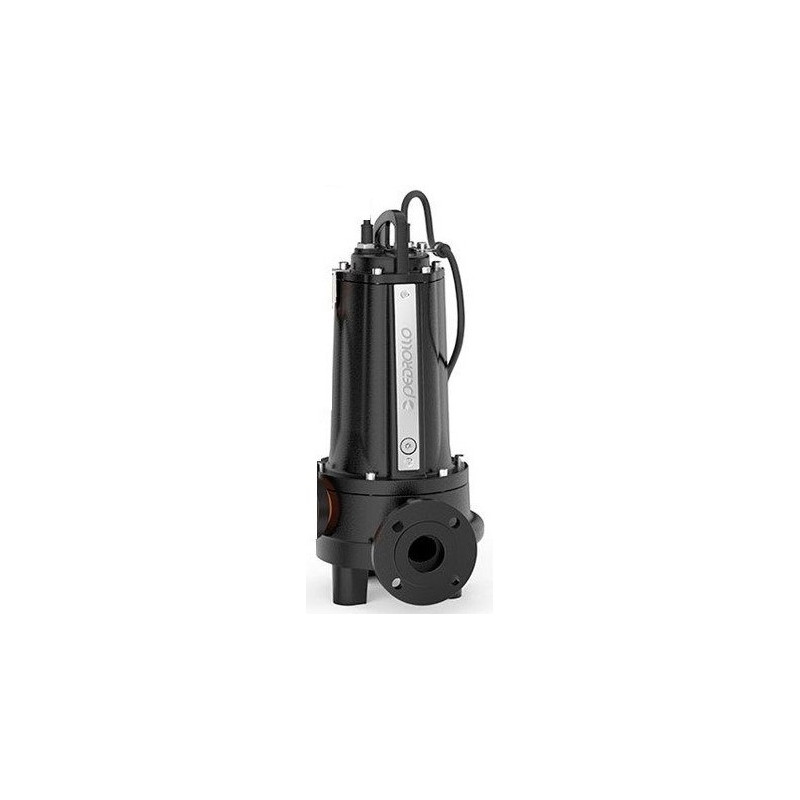

Fekalinis siurblys su smulkintuvu Pedrollo TRITUS TR 2.2

Pedrollo TRITUS TR 2.2 - 2.2 kW trifazis 400 V panardinamasis nuotekų siurblys, kurio didžiausias kėlimo aukštis siekia 31 m, o esant 25.7 m kėlimo aukščiui jis tiekia 100 l/min. DN40 PN6 flanšinė 1½" anga skirta nuotekoms stumti mažo skersmens slėginiu vamzdžiu. Tai tinkamas variantas viešojo pastato ar kelių namų siurblinei, kai slėginė linija ilga ir reikia didelio kėlimo aukščio.

Kaip veikia Pedrollo TRITUS smulkintuvas

Prieš sparnuotę ant variklio veleno sukasi grūdinto AISI 440C nerūdijančiojo plieno peilis. Jis supjausto išmatas, popierių ir pluoštus, o atvira AISI 304 nerūdijančiojo plieno sparnuotė susmulkintas nuotekas slėgiu išstumia į vamzdį.

Šis siurblys pirmiausia skirtas dideliam kėlimo aukščiui, o ne didžiausiam srautui. Pavadinime nurodytą 30 m kėlimo aukštį jis pasiekia esant 20 l/min srautui. Didžiausias 31 m kėlimo aukštis matuojamas uždarius išvadą, todėl tai nėra įprastas darbo taškas. Realų srautą lemia vamzdžio skersmuo, ilgis, posūkiai, vožtuvai ir aukščio skirtumas.

Smulkios sferinės dalelės gali praeiti, jei jų skersmuo neviršija 7.4 mm, tačiau smulkintuvas nėra skirtas mineralinėms ar metalinėms priemaišoms. Smėlis, žvyras, statybinės atliekos ar metalo gabalai gali užblokuoti arba sugadinti peilį. Smulkintuvas yra dylanti dalis, todėl jo būklę reikia reguliariai tikrinti.

44 kg sveriantis siurblys turi storą ketaus korpusą su kataforezine danga ir dvigubą mechaninį sandariklį alyvos kameroje. Variklio apsaugos klasė - IP X8, izoliacijos klasė - F. Siurblys pagamintas Italijoje, jam suteikiama 24 mėn. garantija.

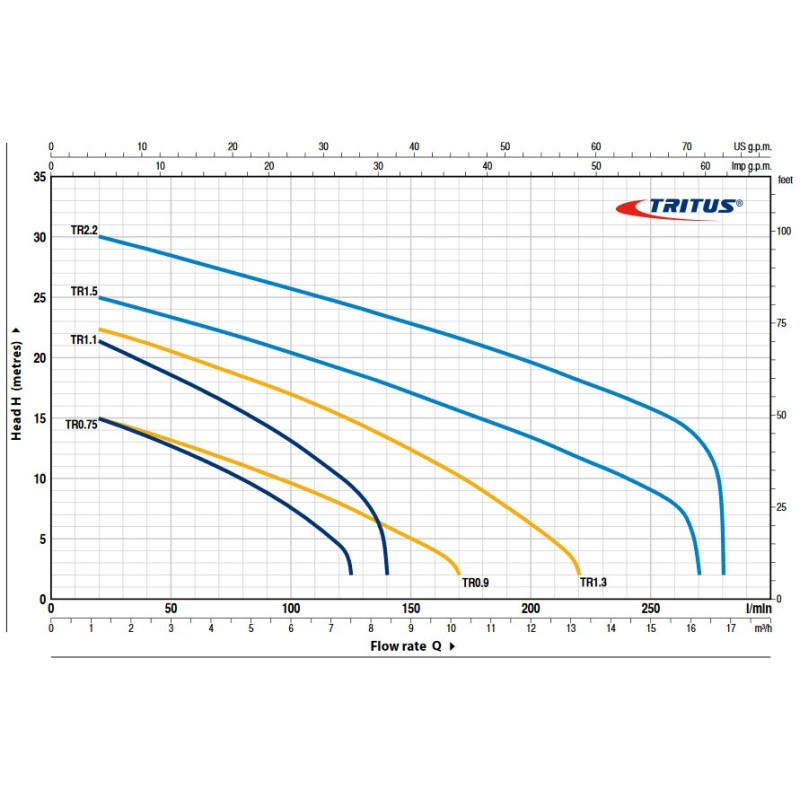

Darbo taškai

Didžiausias srautas siekia 280 l/min esant 2 m kėlimo aukščiui. Parenkant siurblį svarbu vertinti ne vien didžiausią nurodytą reikšmę, bet ir numatomą sistemos darbo tašką. Ilgai slėginei linijai Pedrollo TRITUS TR 2.2 tinka tada, kai nuotekas reikia stumti aukštai arba įveikti didelį hidraulinį pasipriešinimą. Kai kėlimo aukštis mažas, o linija trumpa ir plati, dažniausiai racionaliau rinktis siurblį su laisvu praėjimu.

Slėginis vamzdis negali būti siauresnis už siurblio DN40 angą. Jo taip pat nereikėtų nepagrįstai platinti, nes sumažėjus tekėjimo greičiui vamzdyje lengviau kaupiasi nuosėdos.

Montavimas ir valdymas

Tai trifazis 400 V modelis, kurio vardinė srovė yra 5.5 A. Plūdinių jungiklių ir valdymo pulto komplekte nėra. Siurbliui reikia valdymo skydo su trijų polių jungikliu-skyrikliu, rankiniu būdu atstatoma perkrovos apsauga ir dviem lygio jungikliais, skirtais automatiniam paleidimui ir sustabdymui. Trečią lygio jungiklį galima naudoti aukšto lygio aliarmui. Rekomenduojama 30 mA nuotėkio srovės relė ir fazių kontrolė.

Variklio apsaugą reikia nustatyti ties verte, 15 % didesne už vardinę srovę. Du šiluminės apsaugos laidai privalo būti prijungti prie valdymo skydo, kitaip garantija nebegalioja. Prieš galutinai nuleidžiant siurblį būtina patikrinti sukimosi kryptį. Jei ji neteisinga, siurblys sukuria gerokai mažesnį slėgį. Sukimosi kryptis pakeičiama sukeitus dvi fazes. Naudojant dažnio keitiklį negalima mažinti dažnio žemiau 85 % vardinės vertės.

Eksploatavimo ribos

Veikiant nuolatiniu S1 režimu, variklis turi būti apsemtas bent iki 350 mm lygio. Neapsemtas jis gali veikti ne ilgiau kaip 20 min. Siurblys išsiurbia skystį iki 95 mm nuo dugno, o šulinio matmenys turi būti ne mažesni kaip 800 x 800 mm. Leidžiama iki 20 paleidimų per valandą ir panardinimas iki 10 m gylio. Siurblį galima montuoti vertikaliai arba horizontaliai, slėgio angą nukreipus į viršų arba į šoną.

Skysčio temperatūra gali siekti iki +40 °C, pH ribos - 5-9. Sausa eiga draudžiama. Slėginėje linijoje, paliekant tarpą nuo siurblio, montuojamas atbulinis vožtuvas ir uždarymo sklendė. Kas 3000 darbo valandų arba bent kartą per metus reikia patikrinti smulkintuvą, kabelį ir alyvą. Siurblį kelkite tik už rankenos, niekada nekelkite už kabelio.
