Pedrollo SAR 550 skirta tada, kai buitinės nuotekos pačios nepasiekia išorinės kanalizacijos ar valyklos: pavyzdžiui, namas stovi žemumoje, o tinklas yra toliau arba aukščiau už namo išvadą. Nuotekos į 550 l talpą suteka savitaka, o siurbliai jas slėgine linija perpumpuoja ten, kur vien savitakos nepakanka.
Šią siurblinę galite montuoti rūsyje ar techninėje patalpoje, taip pat užkasti po žeme šalia namo, jei taip patogiau atsižvelgiant į sklypą ir aptarnavimo prieigą. Sandarus polietileninis bakas veikia kaip buferis: jis surenka nuotekas, o plūdės automatiškai įjungia siurblius, kai lygis pakyla iki nustatytos ribos.

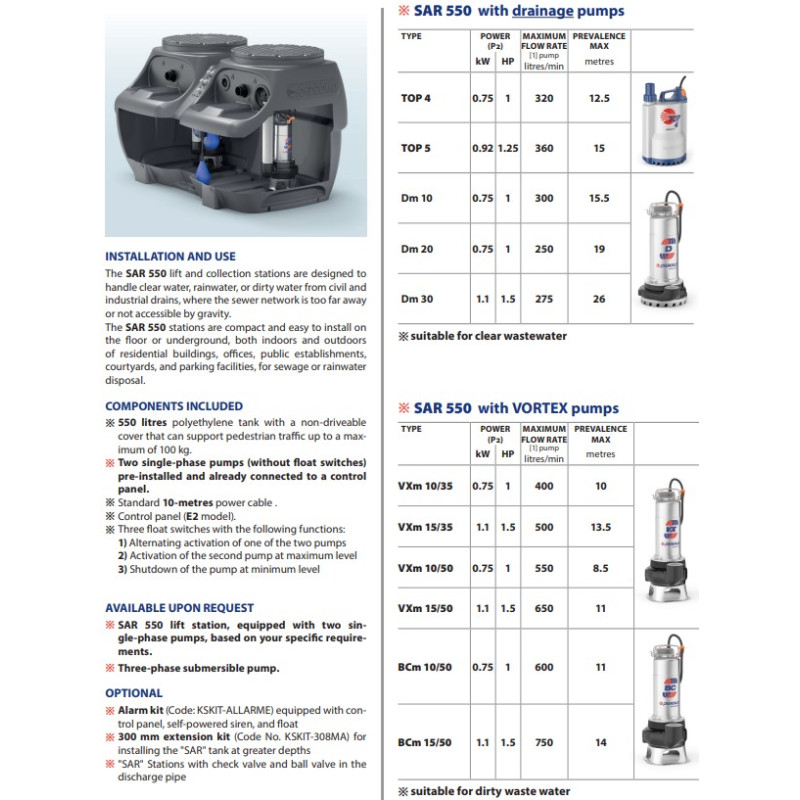

Pedrollo SAR 550 - VXm15/50 savybės ir panaudojimo apribojimai
Veikimo mechanika
- Nuotekos į baką įteka savitaka per DN110 įvadą, todėl siurblinę reikia numatyti žemiausioje nuotekų surinkimo vietoje.
- 550 l talpa sukaupia nuotekas ir leidžia siurbliams dirbti ciklais, o ne įsijunginėti nuo kiekvieno nedidelio įtekėjimo.
- Plūdės stebi lygį bake ir automatiškai paleidžia siurblį, kai nuotekų prisikaupia pakankamai.
- Du VXm siurbliai viename bake suteikia rezervą: jie gali dirbti pakaitomis, o padidėjus apkrovai gali įsijungti antras siurblys.
- Siurbliai stumia nuotekas slėgine linija į aukščiau arba toliau esantį tinklą, todėl parenkant sistemą svarbu skaičiuoti ne tik talpą, bet ir trasą.
- Atbulinis vožtuvas neleidžia perpumpuotoms nuotekoms grįžti atgal į baką po siurblio sustojimo.
- DN75 ventiliacija išlygina slėgį bake ir padeda valdyti kvapus, jei ji įrengta pagal kanalizacijos sistemos reikalavimus.
Siurblio tipas ir parinkimas
- SAR 550 su VXm siurbliais naudoja vortex tipo, atviro darbo rato principą.
- Vortex tipo fekalinis siurblys tinka WC ir mišrioms buitinėms nuotekoms, nes gali praleisti kietąsias daleles iki maždaug 50 mm.
- Daugeliui namų, kelių butų ar nedidelės komercijos objektų toks sprendimas yra racionalus pradinis pasirinkimas, kai trasa nėra ypač sudėtinga.
- Smulkintuvą verta rinktis vietoje vortex tipo siurblio tada, kai reikia labai didelio kėlimo aukščio, trasa ilga, vamzdis plonas, pavyzdžiui, 1¼", arba objektas naudojamas intensyviai ir viešai.
- Jei abejojate tarp vortex ir smulkintuvo, pirmiausia įvertinkite aukščio skirtumą, slėginės trasos ilgį, vamzdžio skersmenį ir realų naudotojų skaičių.
Dydžio pasirinkimas
| Modelis | Kam tinka |
|---|
| SAR 40 | Mažam pilkojo (nefekalinio) vandens srautui - dušui, kriauklei, skalbyklei (be WC). |
| SAR 100 | Viso namų ūkio sanitariniam mazgui - WC, dušui, kriauklei, virtuvei. |
| SAR 250 | Didesniam srautui ar didesniam prijungtų įrenginių skaičiui. |
| SAR 550 | Dviejų siurblių sprendimas dideliam ar nepertraukiamam srautui (komercijai, daugiabučiui). |

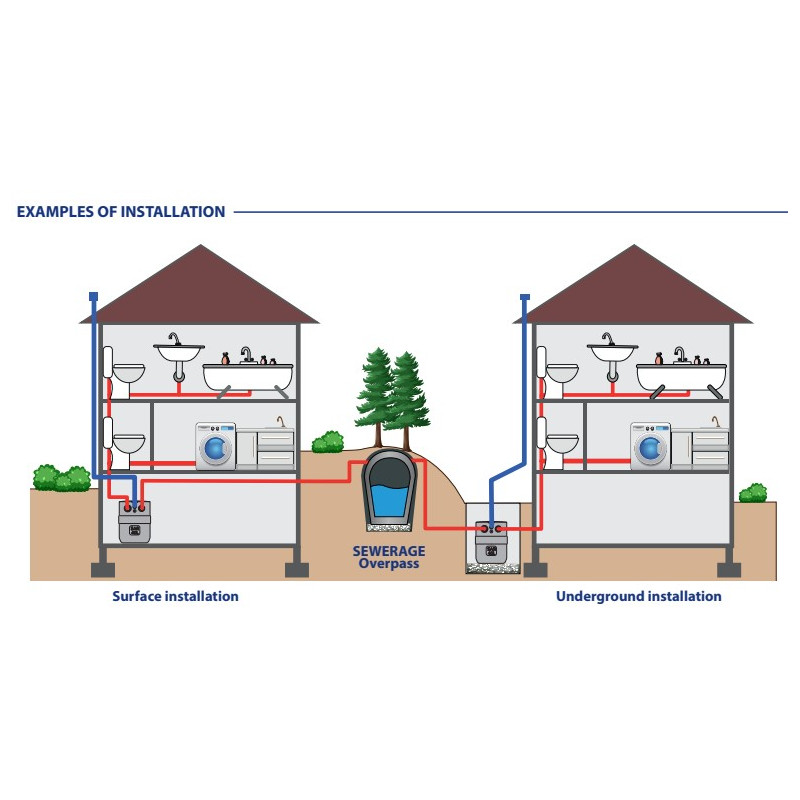

Montavimas
- SAR 550 nėra maža dėžutė po vienu prietaisu - tai didelės talpos surinkimo ir slėginio perpumpavimo siurblinė visam objektui arba keliems nuotekų taškams.
- Siurblinę galite montuoti pastato viduje, pavyzdžiui, rūsyje ar techninėje patalpoje, jei ten patogu atvesti savitakinius vamzdžius ir palikti prieigą aptarnavimui.
- Siurblinę taip pat galite užkasti lauke šalia namo, jei toks sprendimas geriau atitinka sklypo reljefą ir nuotekų trasų kryptį.
- Montavimo vietą rinkitės taip, kad įvadas į baką būtų atvestas savitaka, o slėginė linija turėtų aiškų kelią iki kanalizacijos tinklo arba valyklos.
- Dangtis nevaikštomas, todėl ant jo neplanuokite praėjimo, aikštelės ar zonos, kurioje gali būti apkrova.
- Palikite realią prieigą apžiūrai, plūdžių patikrai, siurblių iškėlimui ir periodiniam aptarnavimui.
Naudojimo ribos ir ko negalima pumpuoti
- Siurblinė skirta buitinėms nuotekoms, įskaitant WC nuotekas.
- Maksimali pumpuojamo skysčio temperatūra - iki +40 °C.
- Nepumpuokite smėlio, žvyro ir kitų abrazyvinių priemaišų, nes jos dėvi siurblio hidraulinę dalį.
- Nepilkite statybinių atliekų, glaisto, cemento mišinių ar panašių medžiagų, nes jos gali užkimšti sistemą arba sugadinti siurblius.
- Nepumpuokite tirpiklių, agresyvios chemijos ir medžiagų, kurios gali pažeisti sandariklius, baką ar vamzdyną.
- Periodiškai apžiūrėkite baką, plūdes ir ventiliaciją, ypač jei objektas gauna didelį arba netolygų nuotekų srautą.

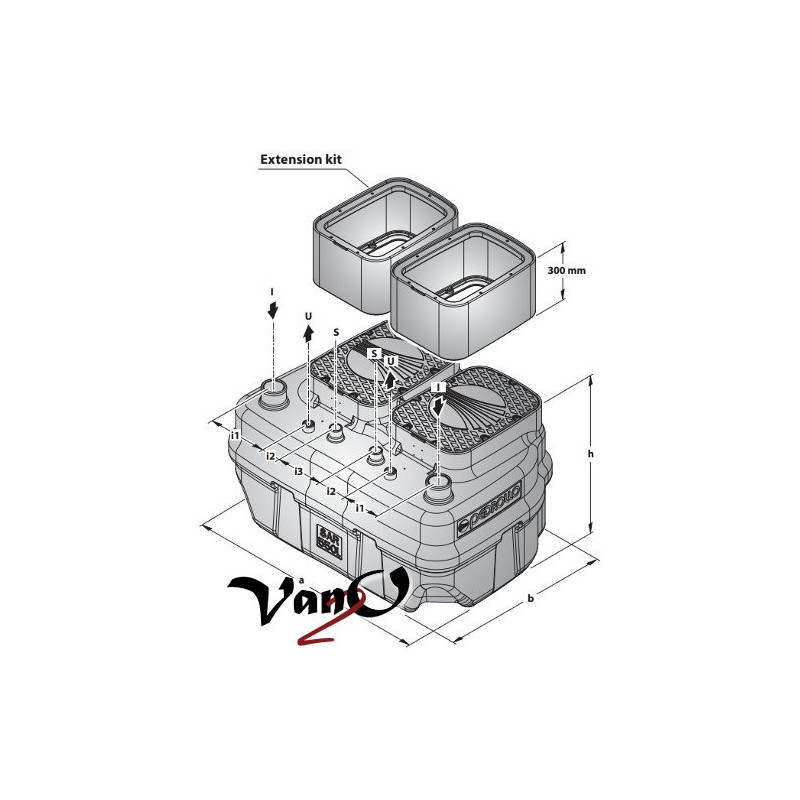

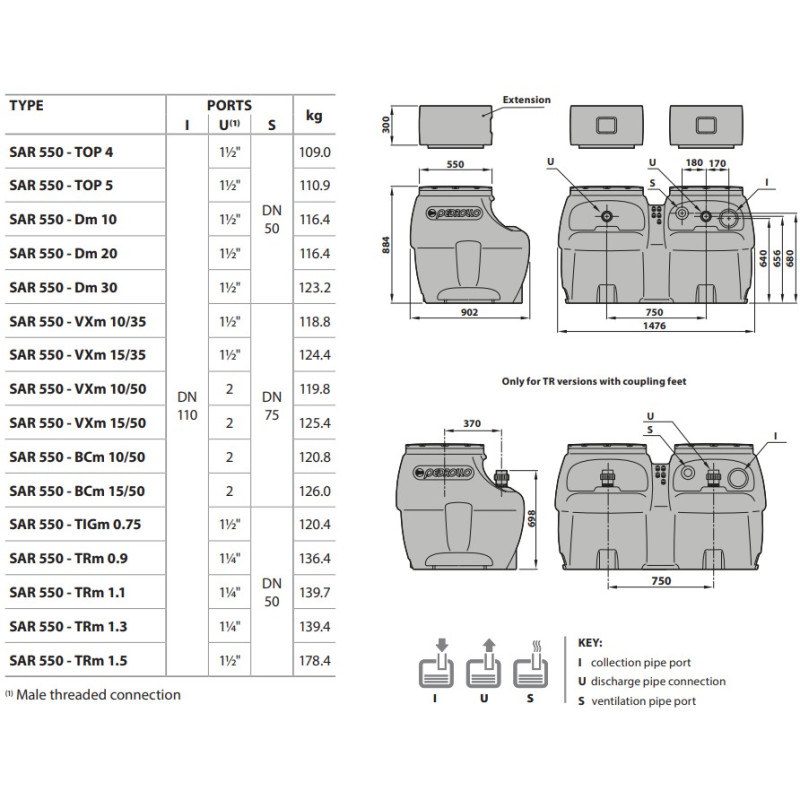

Prijungimai ir matmenys
- Įvadas: DN110.
- Slėginis išvadas: 2".
- Ventiliacija: DN75.
- Matmenys (PxAxG): 147.6x88.4x90.2 cm.
- Maitinimas: vienfazis 230 V.
- Kabelio ilgis: 10 m.
- Valdymas: komplekte yra valdymo dėžutė.
- Bako talpa: 550 l.
- Bako medžiaga: sandarus polietilenas.
Komplektacija

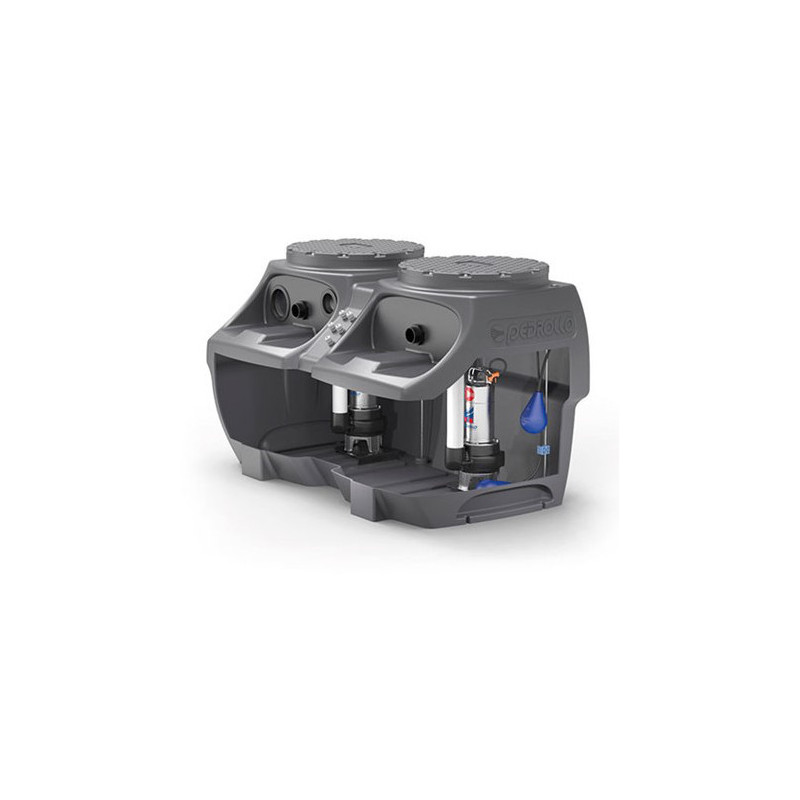

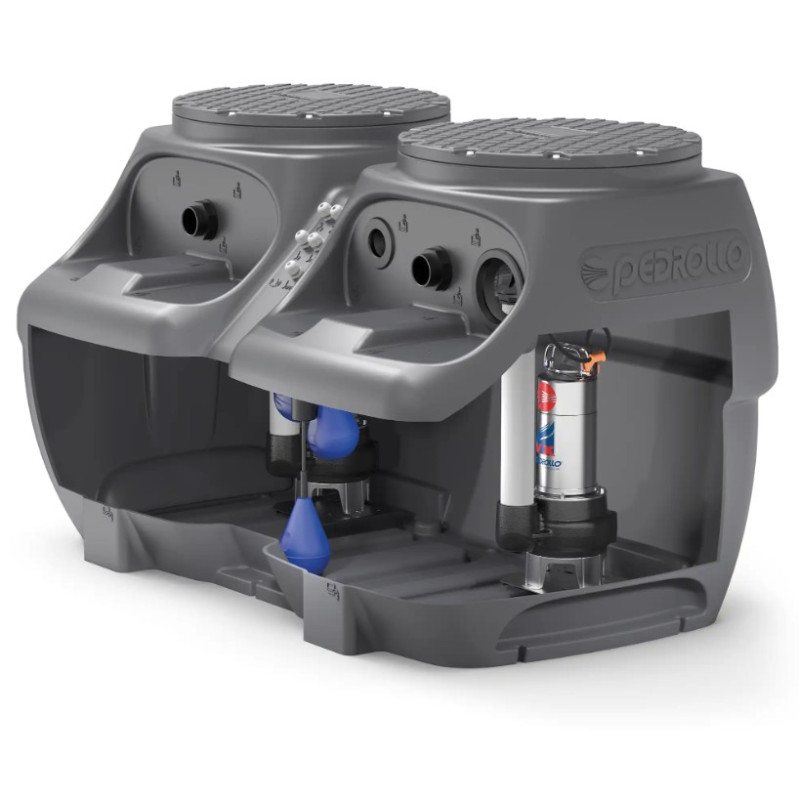

- 550 l polietileninis bakas.
- Du panardinami VXm siurbliai.
- 3 plūdės automatiniam lygio valdymui.
- Valdymo dėžutė.
- 10 m kabelis.
- Nevaikštomas dangtis.
