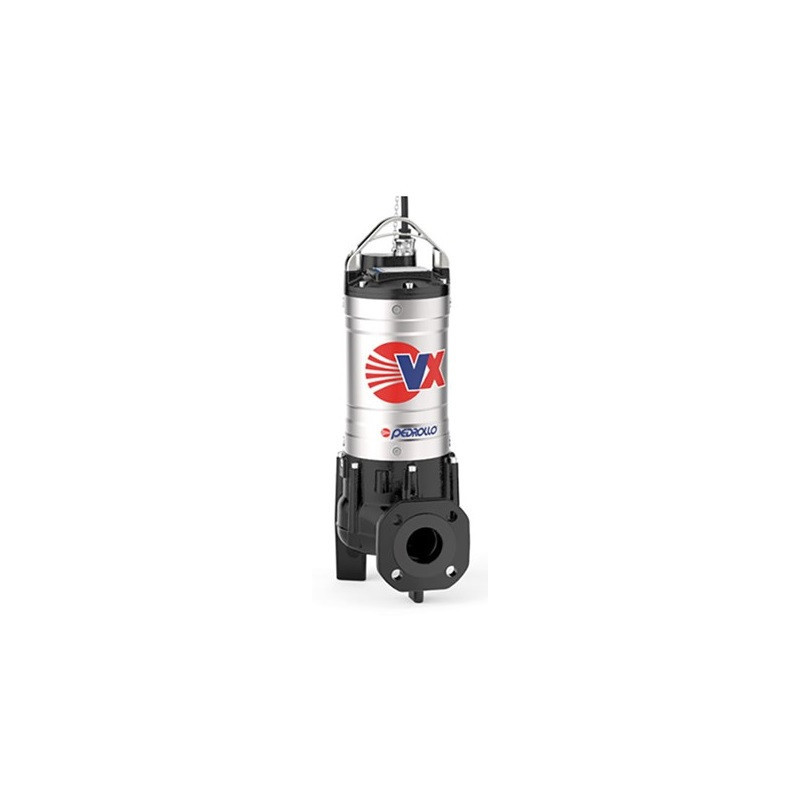

Pedrollo VX 75/80 - 5.5 kW trifazis nuotekų siurblys, kurio srautas siekia 200-1800 l/min (12-108 m³/val.), kėlimo aukštis - iki 21 m, jungtis - DN80 PN10 flanšas, o kietųjų dalelių pralaidumas - Ø80 mm. Jis skirtas pramoninėms, komunalinėms ir lietaus nuotekų perpumpavimo stotims su 400 V maitinimu bei DN80 slėgine linija.
Kaip veikia Pedrollo VX 75/80
VORTEX sparnuotė įtraukta į korpuso gilumą ir sukuria skysčio sūkurį. Dėl to iki Ø80 mm dydžio kietosios dalelės gali praplaukti beveik neliesdamos menčių. Tokia konstrukcija mažina užstrigimo riziką, tačiau jos efektyvumas mažesnis nei kanalinės sparnuotės. Nuotekų stotyje tai sąmoningas pasirinkimas, kai pralaidumas svarbiau už didžiausią įmanomą energinį efektyvumą.
Slėginė jungtis yra ne srieginė, o DN80 PN10 flanšinė: 3", 8 x Ø18 mm skylės, K160/D200. Į tai reikia atsižvelgti projektuojant vamzdyną, atbulinio vožtuvo ir uždarymo sklendės mazgą.
400 V trifazis variklis turi apvijoje įmontuotą šiluminę apsaugą. Siurblys tiekiamas be plūdės ir kištuko. Jį valdo skydas su variklio apsauga ir dviem lygio jungikliais: vienas paleidžia, kitas sustabdo. Trečią jungiklį verta numatyti avariniam lygiui. Prieš galutinį montavimą būtina patikrinti sukimosi kryptį, nes netinkama kryptimi besisukantis variklis naudos daugiau srovės ir sukurs gerokai mažesnį srautą.
Siurblį galima laisvai pastatyti ant kojų ir prijungti prie vamzdžio arba sumontuoti ant automatinio sujungimo kojelės. Pastaruoju atveju jis nuleidžiamas 2" kreipiamaisiais vamzdžiais, savo svoriu prispaudžiamas prie vertikalios išėjimo jungties ir ištraukiamas grandine, nelipant į šulinį. Kojelė, kreipiamieji vamzdžiai ir automatika perkami atskirai.

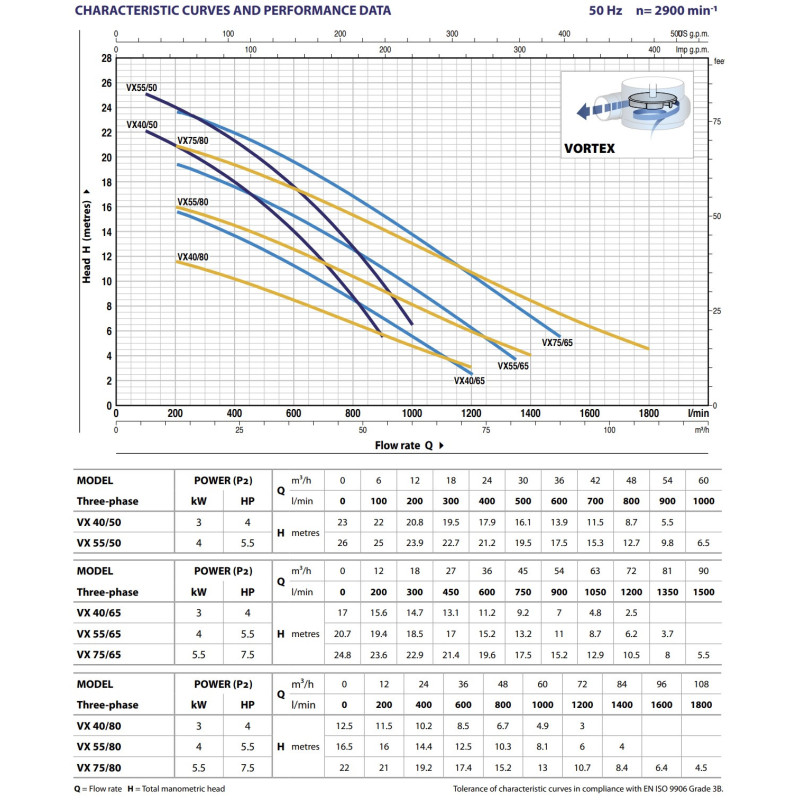

Variklį aušina siurbiamas skystis, todėl nuolatiniam S1 darbui reikia bent 500 mm panardinimo. Didžiausias panardinimo gylis - 10 m. Pavyzdžiui, esant 8 m statiniam kėlimui ir 40 m ilgio DN80 linijai, bendras sistemos pasipriešinimas gali siekti apie 13.9 m. Tokiomis sąlygomis orientacinis srautas būtų apie 920 l/min, arba 55 m³/val. Linijoje reikėtų išlaikyti 0.7-2.3 m/s skysčio greitį. Per didelis siurblys dažnai įsijungs trumpam, sukels hidraulinius smūgius ir greičiau dėvės sistemą. Leidžiama iki 20 paleidimų per valandą.
Korpusas, sparnuotė ir variklio dangtis pagaminti iš ketaus su epoksidine danga. Variklio gaubtas pagamintas iš AISI 304, velenas - iš AISI 431. Dvigubą mechaninį sandariklį nuo nuotekų skiria alyvos kamera. Siurblys sveria 68.0 kg, jo aukštis - 725 mm, kabelio ilgis - 10 m.
Kaip pasirinkti
| Jūsų situacija | Ar tinka Pedrollo VX 75/80 |
|---|
| Pramoninė ar komunalinė stotis su 400 V skydu ir DN80 linija | Taip - srautas iki 1800 l/min, o esant 10 m kėlimo aukščiui - apie 1261 l/min |
| Reikia siurblį ištraukti nelipant į šulinį | Taip - su atskirai perkama automatinio sujungimo kojele, kreipiamaisiais vamzdžiais ir kėlimo grandine |
| 230 V maitinimas ir 500 x 500 mm šulinys | Ne - reikia 400 V maitinimo ir bent 1000 x 1000 mm šulinio |
| Užlieta patalpa arba seklus vanduo | Ne - S1 režimu variklis turi būti apsemtas bent 500 mm |
| Nedidelis ir retai užsipildantis rezervuaras | Dažniausiai ne - dėl didelio našumo siurblys gali veikti pernelyg trumpais ciklais |
Į ką atkreipti dėmesį
- Skysčio temperatūra - iki +40 °C, pH - 5-9.
- Didžiausias kėlimo aukštis - 21 m. Esant 1800 l/min srautui, lieka 4.5 m.
- Šulinys turi būti bent 1000 x 1000 mm, o siurblio darbo padėtis - vertikali.
- Sausoji eiga draudžiama.
- Reikalingas valdymo skydas, lygio jungikliai, atbulinis vožtuvas, uždarymo sklendė ir DN80 PN10 flanšinė jungtis.
- 68.0 kg sveriančiam siurbliui reikia kėlimo grandinės arba keltuvo. Už kabelio jo kelti negalima.
- Kas 3000 darbo valandų arba kasmet reikia išplauti hidraulinę dalį, išmatuoti izoliacijos varžą ir pakeisti alyvą sandariklių kameroje. Kas 9000 valandų arba kas 3 metus reikalinga techninės priežiūros patikra. Jei nuotekose daug smėlio, priežiūrą atlikite dažniau.
- Kai gresia užšalimas, siurblį reikia išimti.
- Siurblys netinka degiems, sprogiems, toksiškiems ar ėsdinantiems skysčiams.
Pedrollo VX 75/80 pagamintas Italijoje, jam suteikiama 24 mėn. garantija. Prieš užsakant verta patikrinti tikrąjį darbo tašką, vamzdyno nuostolius ir automatikos komplektaciją.
