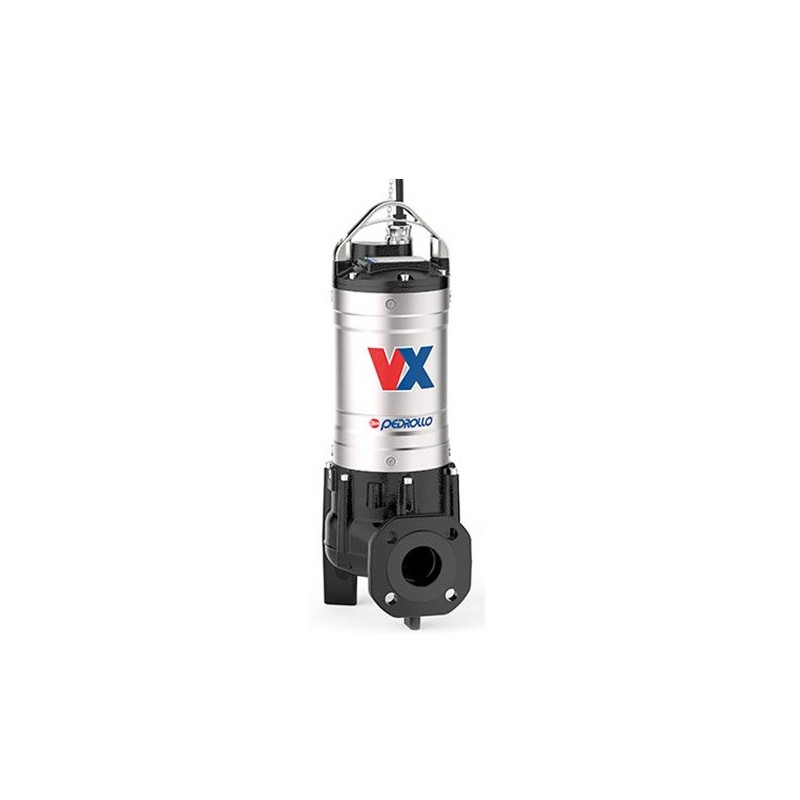

Fekalinis siurblys Pedrollo VX 75/65

Pedrollo VX 75/65 - 5.5 kW, 400 V trifazis nuotekų siurblys, pumpuojantis 200-1500 l/min ir pakeliantis skystį iki 23.6 m. Jis turi DN65 PN10 flanšą ir praleidžia iki Ø65 mm kietąsias daleles. Modelis skirtas stacionariai perpumpavimo stočiai, kai reikia įveikti didelį kėlimo aukštį arba naudoti ilgą DN65 slėginę liniją.

Kaip veikia Pedrollo VX 75/65

VORTEX sparnuotė įtraukta į korpuso gilumą ir sukuria sūkurį. Kietosios dalelės iki Ø65 mm juda kartu su skysčiu beveik neliesdamos menčių, todėl sumažėja užstrigimo rizika. Tokia hidraulika yra mažiau efektyvi už kanalinę sparnuotę, tačiau tai sąmoningas pasirinkimas nuotekoms, kuriose pasitaiko stambių priemaišų.

Slėginė jungtis yra ne srieginė, o flanšinė: DN65 PN10, 2"1/2, 8 x Ø18 mm, K145/D185. Šiuos matmenis reikia suderinti su vamzdynu, atbuliniu vožtuvu ir uždarymo sklende.

5.5 kW variklis turi apvijoje įmontuotą šiluminę apsaugą. Siurblys tiekiamas su 10 m kabeliu, tačiau be plūdės ir kištuko. Jis valdomas 400 V skydu su variklio apsauga ir dviem lygio jungikliais: vienas paleidžia, kitas sustabdo siurblį. Trečias jungiklis naudojamas avariniam lygiui. Be skydo siurblį tektų valdyti rankiniu būdu.

Prieš galutinai sumontuojant būtina patikrinti sukimosi kryptį. Sukdamasis priešinga kryptimi variklis naudoja daugiau srovės, o siurblys sukuria gerokai mažesnį srautą.

Galimi du montavimo būdai:

• Laisvai ant kojų, prijungus žarną arba vamzdį ir keliant grandine.
• Stacionariai ant automatinio sujungimo kojelės su kreipiančiosiomis. Siurblys nuleidžiamas iš viršaus, savo svoriu prispaudžiamas prie jungties, o atliekant priežiūrą ištraukiamas nelipant į šulinį. Galima naudoti tik vertikalaus išėjimo komplektą, kuris perkamas atskirai.

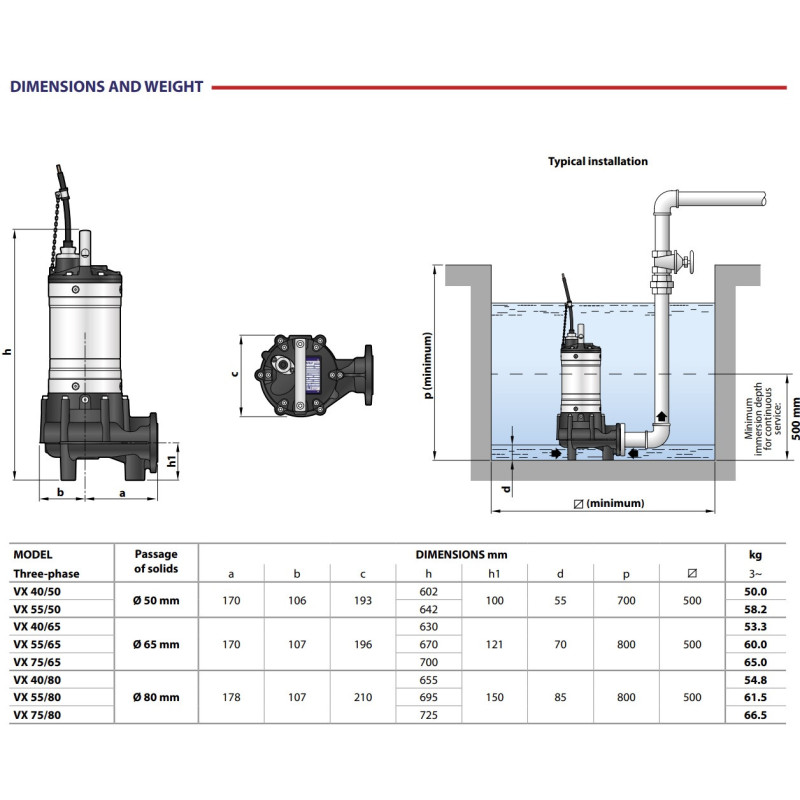

Variklį aušina pumpuojamas skystis, todėl nuolatiniam S1 darbui reikia bent 500 mm panardinimo. Didžiausias panardinimo gylis - 10 m.

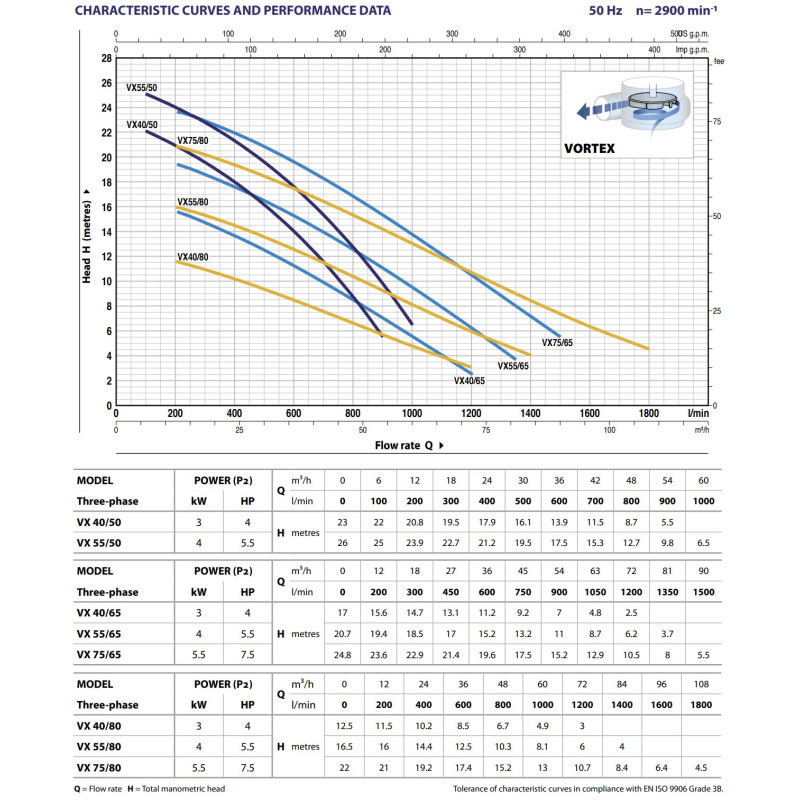

DN65 linijoje, kai vamzdyno ilgis yra 40 m, statinis kėlimo aukštis - 8 m, o bendras darbinis kėlimo aukštis siekia apie 18.0 m, numatomas srautas yra maždaug 715 l/min, arba 43 m³/val. Projektuojant linijoje reikia išlaikyti 0.7-2.3 m/s srauto greitį. Per didelio našumo siurblys dažnai įsijungs trumpam, sukels hidraulinius smūgius ir paspartins sistemos dėvėjimąsi. Leidžiama iki 20 paleidimų per valandą.

Korpusas, sparnuotė ir variklio dangtis pagaminti iš ketaus su epoksidine danga. Variklio gaubtas pagamintas iš AISI 304, velenas - iš AISI 431. Dvigubą mechaninių sandariklių porą nuo darbinės terpės saugo alyvos kamera. Siurblys sveria 67.0 kg, jo aukštis - 700 mm.

Kaip pasirinkti

Į ką atkreipti dėmesį

• Pumpuojamo skysčio temperatūra - iki +40 °C, pH - 5-9.
• Šulinys turi būti bent 1000 x 1000 mm, o siurblio darbo padėtis - vertikali.
• Sausa eiga draudžiama.
• Reikia valdymo skydo, lygio jungiklių, atbulinio vožtuvo, uždarymo sklendės ir DN65 PN10 flanšinės jungties.
• 67.0 kg siurblys keliamas grandine arba keltuvu. Už kabelio kelti negalima.
• Kas 3000 darbo valandų arba kartą per metus reikia išplauti hidraulinę dalį, išmatuoti izoliacijos varžą ir pakeisti alyvą sandariklių kameroje.
• Kas 9000 darbo valandų arba kas 3 metus reikalinga serviso patikra. Jei nuotekose daug smėlio, priežiūrą reikia atlikti dažniau.
• Kai kyla užšalimo pavojus, siurblį reikia išimti.
• Netinka degiems, sprogiems, toksiškiems ar ėsdinantiems skysčiams ir sekliam drenažui.

Pedrollo VX 75/65 pagamintas Italijoje, jam suteikiama 24 mėn. garantija. Prieš pasirenkant verta įvertinti ne vien didžiausią kėlimo aukštį, bet ir konkretų darbo tašką, vamzdyno nuostolius bei leistiną vandens greitį DN65 linijoje.
