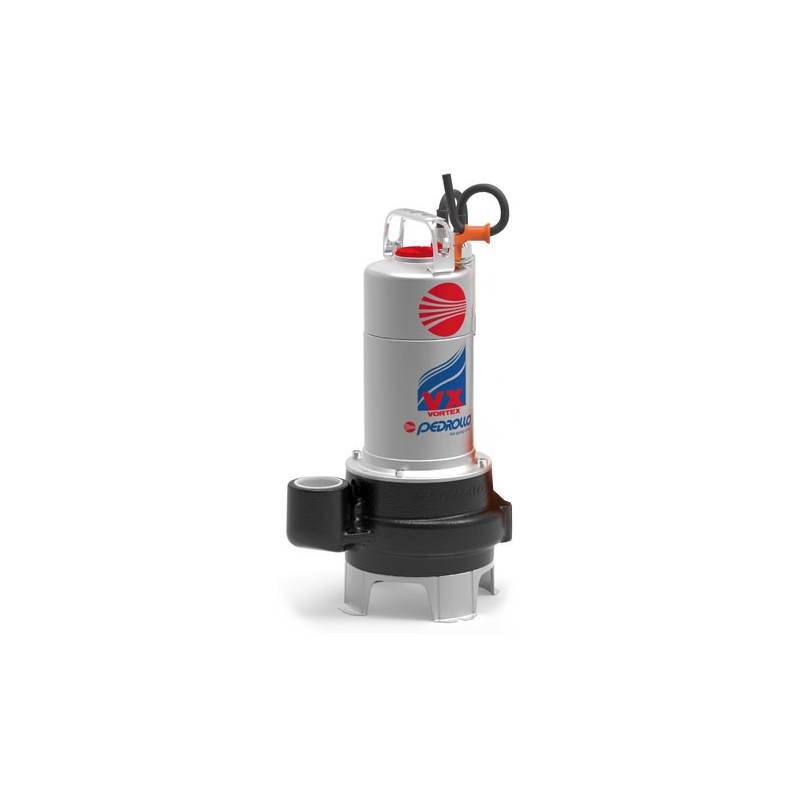

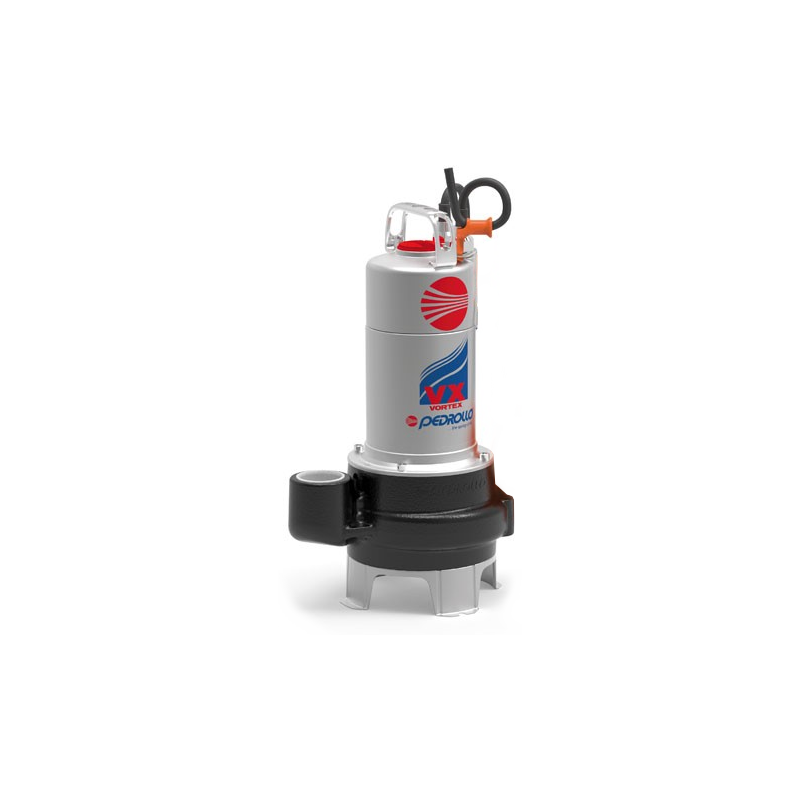

Pedrollo VX 15/50 - 1.1 kW galios 400 V trifazis panardinamasis nuotekų siurblys, kurio srautas siekia 50-650 l/min, kėlimo aukštis - iki 11 m, o kietųjų dalelių pralaidumas - iki Ø50 mm. Jis tinka sodybai, dviem namams ar nedideliam komerciniam objektui su 2" linija, kai sistemoje jau įrengtas valdymo skydas ir automatika.
Kaip veikia Pedrollo VX 15/50
VORTEX sūkurinė sparnuotė yra įgilinta korpuse, todėl susidaro skysčio sūkurys, o drėgnos servetėlės, higienos priemonės, plaukai, skudurai ir kiti iki Ø50 mm dydžio teršalai praplaukia nepaliesdami menčių. Taip sumažėja užsikirtimo rizika, nors naudingumas būna šiek tiek mažesnis nei siurblių su uždara sparnuote. Nuotekoms tai sąmoningas pasirinkimas.

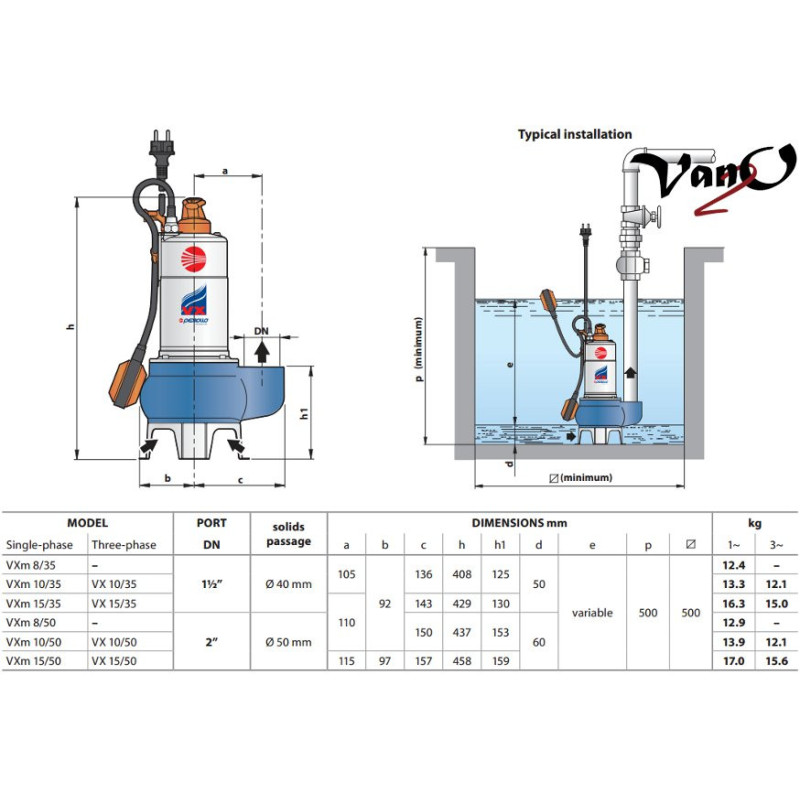

Siurblys statomas vertikaliai ant lygaus šulinio dugno. Skystis patenka per apačią ir išteka pro šone esančią išleidimo angą su 2" vidiniu sriegiu. Vamzdžio ar žarnos skersmuo negali būti mažesnis už šios angos skersmenį.
Ši 400 V versija neturi plūdės, maitinimo kištuko ir įmontuotos šiluminės apsaugos. Siurblį įjungia ir saugo valdymo skydas su variklio apsaugos automatu, nustatytu vardinę srovę, pridedant 15 %, ir dviem lygio jungikliais. Vienas jungiklis paleidžia, o kitas sustabdo siurblį. Papildomą trečią jungiklį galima naudoti avariniam lygiui stebėti. Prieš galutinai prijungiant būtina patikrinti sukimosi kryptį: sukdamasis priešinga kryptimi variklis vartoja 140-150 % vardinės srovės, o srautas sumažėja maždaug perpus.
Variklį aušina siurbiamas skystis. Veikdamas nuolatiniu S1 režimu siurblys turi būti apsemtas bent iki 330 mm lygio, o baigus siurbti lieka apie 60 mm skysčio. Didžiausias panardinimo gylis - 5 m.
Esant 5 m kėlimo aukščiui ir 20 m ilgio 2" vamzdžiui, galima tikėtis apie 304 l/min srauto. Esant 3 m kėlimo aukščiui ir 15 m ilgio 2" žarnai, srautas siekia apie 398 l/min, todėl 3 m³ išsiurbiami maždaug per 8 min. Jei reikia kelti į 8 m aukštį per 30 m ilgio 2" vamzdį, orientacinis srautas bus apie 174 l/min. Faktinis rezultatas priklauso nuo posūkių, vožtuvų ir vamzdyno būklės.
Korpusas pagamintas iš ketaus ir padengtas katoforezine danga. Sparnuotė, pagrindas ir gaubtas pagaminti iš AISI 304 nerūdijančiojo plieno, velenas - iš AISI 431. Dvigubas mechaninis sandariklis su alyvos kamera saugo variklį nuo siurbiamo skysčio. Siurblio matmenys - Ø115 x 484 mm, svoris - 16.9 kg, kabelio ilgis - 10 m. Siurblį kelti reikia tik už rankenos, o ne už kabelio.
Kaip pasirinkti
| Jūsų situacija | Ar tinka Pedrollo VX 15/50 |
|---|
| Siurblinė su 5 m kėlimo aukščiu ir 20 m ilgio 2" vamzdžiu | Taip - apie 304 l/min |
| Septiko ar šulinio išsiurbimas per 15 m ilgio 2" žarną, keliant į 3 m aukštį | Taip - apie 398 l/min, 3 m³ per maždaug 8 min |
| 8 m kėlimo aukštis ir 30 m ilgio 2" vamzdis | Taip - apie 174 l/min |
| Šulinys mažesnis nei 500 x 500 mm | Ne - montavimui ir aušinimui reikia pakankamai vietos |
| Karjeras, statybų iškasa ar statybinis dumblas su daug smėlio | Ne - abrazyvai dilina sandariklį; nedidelis smėlio kiekis, kaip kiemo ar aikštelės drenaže, tinka - tik tikrinti reikia dažniau |
| Reikia išsiurbti skystį iki pat dugno | Ne - liekamasis lygis yra apie 60 mm |
Į ką atkreipti dėmesį
Siurbiamo skysčio temperatūra gali siekti iki +40 °C, o jo pH - 5-9. Leidžiama iki 20 paleidimų per valandą, o sausoji eiga draudžiama. Šulinys turi būti bent 500 x 500 mm, o jo pagrindas - lygus. Slėginėje linijoje reikalingi atbulinis vožtuvas ir uždarymo sklendė. Skysčio greitis vamzdyje turėtų siekti bent 1 m/s, kad nesikauptų nuosėdos.
Siurblys netinka degiems, toksiškiems ar ėsdinantiems skysčiams ir baseino vandens cirkuliacijai. Baseine ar tvenkinyje, kai vandenyje yra žmonių, jo jungti negalima. Tokiose vietose maitinimo grandinėje būtina 30 mA nuotėkio relė.
Alyvos kamerą rekomenduojama tikrinti kas 2000 darbo valandų arba kas 2 metus. Jei gresia šaltis, siurblį reikia išimti arba sistemą ištuštinti. Pedrollo VX 15/50 pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
