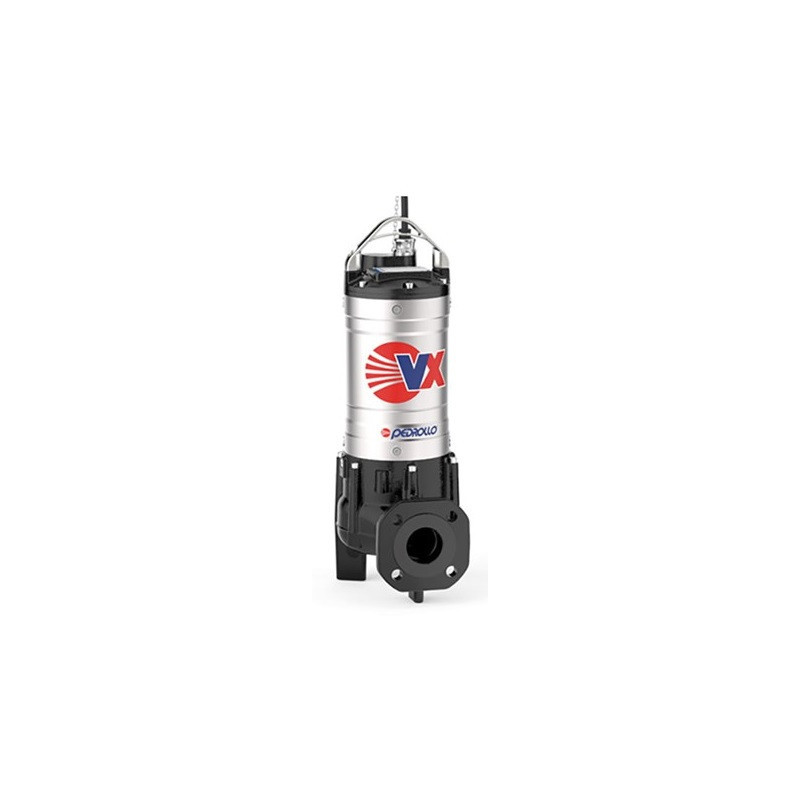

Pedrollo VX 55/80 - 4 kW, 400 V trifazis nuotekų siurblys, tiekiantis 200-1400 l/min srautą ir keliantis iki 16 m. DN80 PN10 flanšas ir Ø80 mm laisvas dalelių pratekėjimas pritaikyti komunalinei ar pramoninei perpumpavimo stočiai, kurioje vyrauja didelis nuotekų kiekis ir vidutinis 8-12 m kėlimo aukštis.
Kaip veikia Pedrollo VX 55/80
VORTEX sparnuotė sumontuota korpuso gilumoje. Jai sukantis susidaro sūkurys, todėl iki Ø80 mm dydžio kietosios dalelės praplaukia beveik neliesdamos menčių. Taip sumažėja užstrigimo tikimybė. Šio principo kompromisas - mažesnis naudingumas nei kanalinės sparnuotės, tačiau nuotekų stotyje dažnai svarbiau laisvas dalelių pratekėjimas.
Slėginė jungtis yra DN80 PN10 flanšas, 3", su 8 x Ø18 mm skylėmis, K160/D200. Tai svarbu numatyti projektuojant vamzdyną: siurblys jungiamas prie flanšinės linijos, o ne prie srieginės jungties.
4 kW variklio apvijose įmontuota šiluminė apsauga. Siurblys tiekiamas su 10 m kabeliu, tačiau be plūdės ir kištuko. Jį turi valdyti skydas su variklio apsauga ir dviem lygio jungikliais: vienas paleidžia, kitas sustabdo siurblį. Trečias jungiklis gali signalizuoti apie avarinį lygį. Prieš galutinį montavimą būtina patikrinti sukimosi kryptį, nes netinkama kryptimi besisukantis variklis naudoja daugiau srovės ir sukuria gerokai mažesnį srautą.
Siurblį galima pastatyti ant kojų ir prijungti prie žarnos ar vamzdžio. Stacionariai stočiai patogesnė automatinio sujungimo kojelė su kreipiamosiomis, perkama atskirai. Siurblys nuleidžiamas kreipiamosiomis, savo svoriu prispaudžiamas prie jungties, o atliekant techninę priežiūrą ištraukiamas grandine. Šiam modeliui numatytas tik vertikalaus išėjimo variantas su 2" kreipiamosiomis.
Variklį aušina siurbiamas skystis, todėl nuolatiniam S1 darbui siurblys turi būti panardintas bent 500 mm. Didžiausias panardinimo gylis - 10 m.

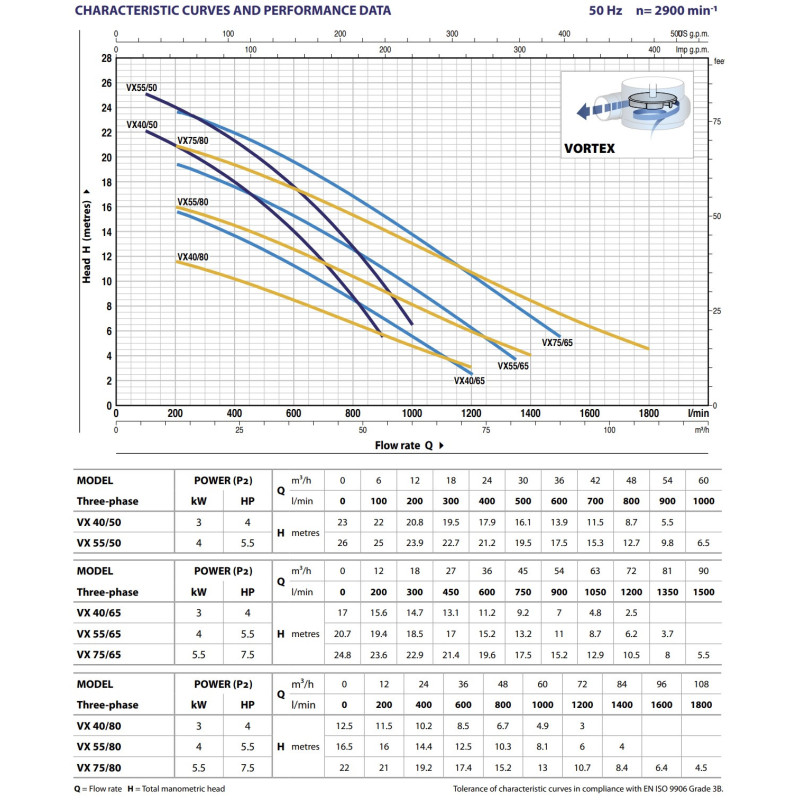

Pavyzdžiui, 40 m ilgio DN80 linijoje, kai statinis kėlimo aukštis siekia 8 m, numatomas bendras darbinis kėlimo aukštis yra apie 11.5 m. Tokiomis sąlygomis siurblys tiekia maždaug 695 l/min, arba 42 m³/val. Projektuojant linijoje reikia išlaikyti 0.7-2.3 m/s srauto greitį. Per didelio našumo siurblys dažnai įsijungs trumpam, sukels hidraulinius smūgius ir greičiau dėvės sistemą. Leidžiama iki 20 paleidimų per valandą.

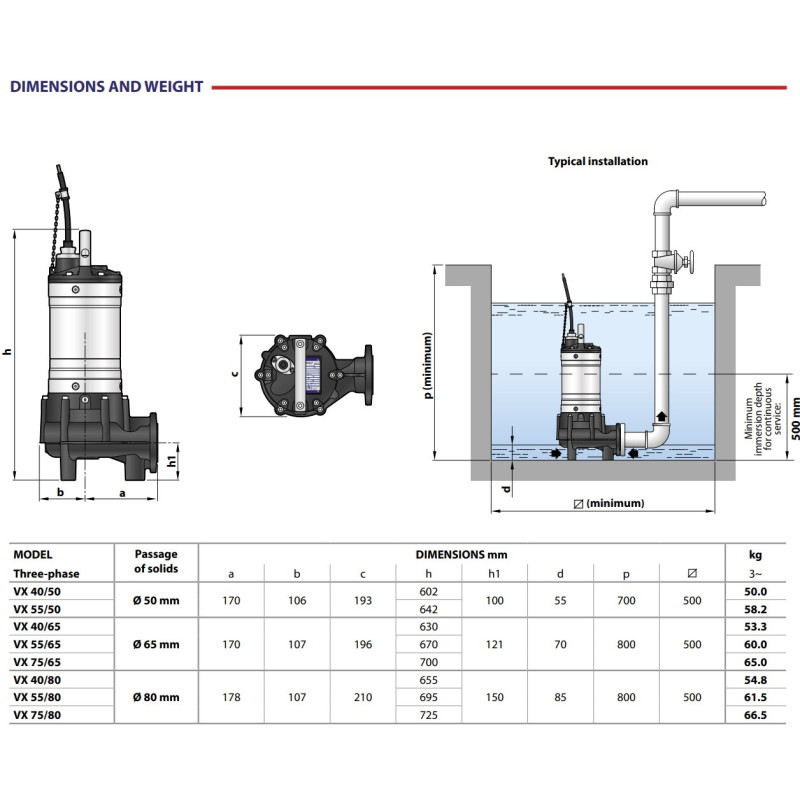

Korpusas, sparnuotė ir variklio dangtis pagaminti iš ketaus su epoksidine danga. Variklio gaubtas pagamintas iš AISI 304 nerūdijančiojo plieno, velenas - iš AISI 431 nerūdijančiojo plieno. Dvigubas mechaninis sandariklis veikia su alyvos kamera. Siurblys sveria 60.0 kg, jo aukštis - 695 mm.
Kaip pasirinkti
| Jūsų situacija | Ar tinka Pedrollo VX 55/80 |
|---|
| Stacionari 400 V stotis su DN80 linija ir 8-12 m kėlimo aukščiu | Taip - esant 10 m kėlimo aukščiui tiekia apie 826 l/min, arba 49.6 m³/val. |
| Reikia ištraukti siurblį nelipant į šulinį | Taip - su automatinio sujungimo kojele, kreipiamosiomis ir kėlimo grandine |
| Reikia praleisti iki Ø80 mm dydžio kietąsias daleles | Taip - tam skirta VORTEX sparnuotė |
| 230 V maitinimas ir 500 x 500 mm šulinys | Ne - reikia 400 V skydo ir bent 1000 x 1000 mm šulinio |
| Užlieta patalpa ar seklus vanduo | Ne - nuolatiniam darbui reikia bent 500 mm panardinimo |
| Nedidelis, lėtai prisipildantis rezervuaras | Dažniausiai ne - siurblys gali veikti per trumpais ciklais |
Į ką atkreipti dėmesį
- Skysčio temperatūra - iki +40 °C, pH - 5-9.
- Darbo padėtis turi būti vertikali, sausa eiga draudžiama.
- Šulinio matmenys turi būti bent 1000 x 1000 mm.
- Sistemoje reikia valdymo skydo, lygio jungiklių, atbulinio vožtuvo, uždarymo sklendės ir tinkamos DN80 PN10 flanšinės jungties.
- 60.0 kg sveriantis siurblys keliamas grandine arba keltuvu. Už kabelio jo kelti negalima.
- Kas 3000 darbo valandų arba kasmet reikia išplauti siurblį, išmatuoti izoliacijos varžą, patikrinti hidraulinę dalį ir pakeisti alyvą sandariklių kameroje.
- Kas 9000 darbo valandų arba kas 3 metus reikalinga techninės priežiūros patikra. Jei nuotekose daug smėlio, priežiūrą reikia atlikti dažniau.
- Kai gresia užšalimas, siurblį reikia išimti.
Pedrollo VX 55/80 pagamintas Italijoje, jam suteikiama 24 mėn. garantija. Tai stacionarios perpumpavimo stoties siurblys, kurio stiprioji pusė - didelis srautas, DN80 linija ir laisvas Ø80 mm dalelių pratekėjimas.
