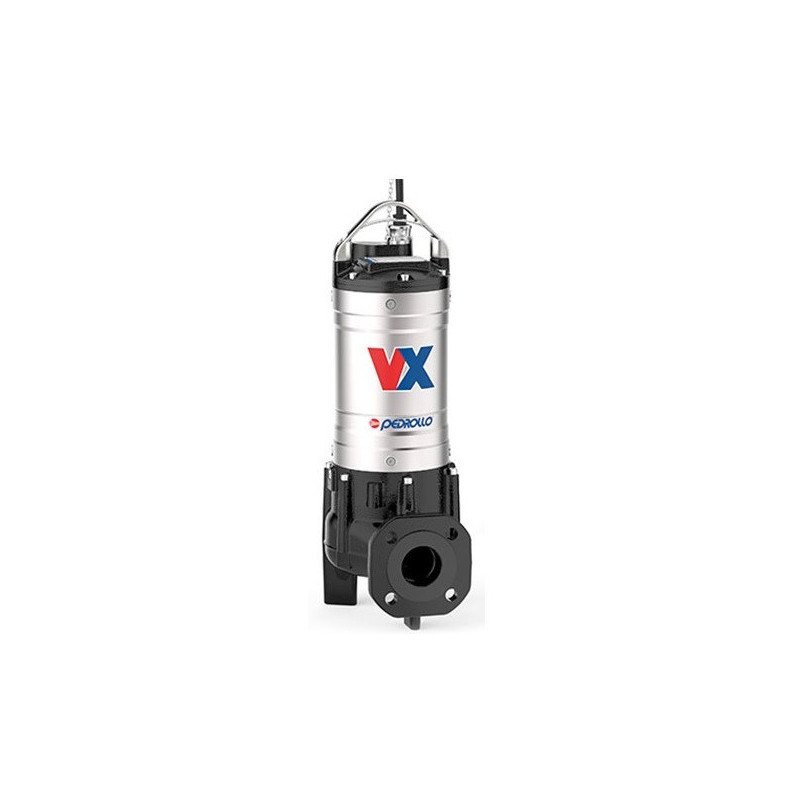

Pedrollo VX 55/65 - 4 kW, 400 V trifazis nuotekų siurblys, tiekiantis 200-1350 l/min ir keliantis iki 19.4 m. Jis turi DN65 PN10 flanšą ir praleidžia iki Ø65 mm kietąsias daleles. Modelis skirtas stacionariai didesnio daugiabučio ar ūkio kiemo nuotekų perpumpavimo stočiai, taip pat komunalinei perpumpavimo stočiai su DN65 slėgine linija ir maždaug 8-12 m kėlimo aukščiu.
Kaip veikia Pedrollo VX 55/65
VORTEX sparnuotė įleista į korpuso gilumą. Ji sukuria sūkurį, kuris perneša nuotekas, o iki Ø65 mm dalelės praplaukia beveik neliesdamos menčių. Taip sumažėja užstrigimo rizika. Šio veikimo principo kompromisas - mažesnis naudingumas nei kanalinės sparnuotės, tačiau nuotekų sistemoje dažnai svarbiau laisvas dalelių pratekėjimas.
Slėginė jungtis yra DN65 PN10 flanšas, 2"1/2, su 8 x Ø18 mm skylėmis, K145/D185. Tai svarbu projektuojant vamzdyną, atbulinio vožtuvo ir uždarymo sklendės mazgą.
Apvijoje įmontuota šiluminė apsauga, tačiau siurblys neturi plūdės ir kištuko. Jį turi valdyti skydas su variklio apsauga ir dviem lygio jungikliais: vienas paleidžia, kitas sustabdo siurblį. Trečias jungiklis gali signalizuoti apie avarinį lygį. Prieš galutinai sumontuojant būtina patikrinti sukimosi kryptį, nes netinkama kryptimi besisukantis trifazis variklis naudoja daugiau srovės, o siurblys tiekia gerokai mažesnį srautą.
Siurblį galima statyti ant kojų ir prijungti prie žarnos arba vamzdžio. Stacionarioje stotyje praktiškesnė atskirai įsigyjama automatinio sujungimo kojelė su kreipiančiosiomis ir vertikaliu išėjimu. Siurblys nuleidžiamas kreipiančiosiomis, savo svoriu prisispaudžia prie jungties, o norint atlikti priežiūrą ištraukiamas grandine, nelipant į šulinį.

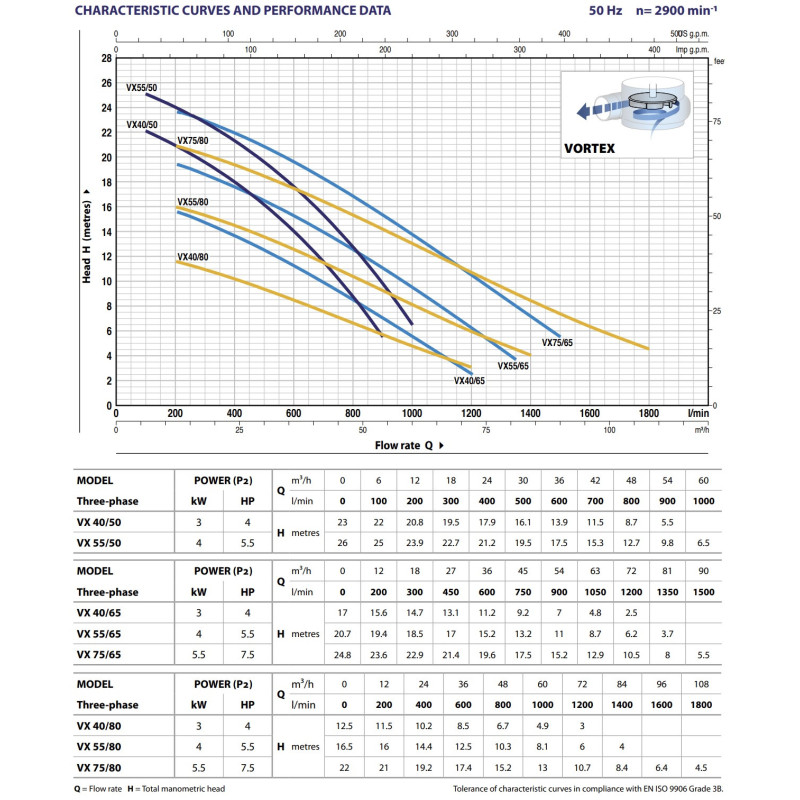

Pavyzdinis darbo taškas: 40 m ilgio DN65 linijoje, kai geometrinis kėlimo aukštis yra 8 m, o bendras darbinis kėlimo aukštis siekia apie 15.2 m, siurblys tiekia maždaug 600 l/min, arba 36 m³/val. Linijoje reikėtų išlaikyti 0.7-2.3 m/s greitį. Per didelis siurblys dažnai įsijungtų, sukeltų hidraulinius smūgius ir greičiau dėvėtų sistemą. Leidžiama iki 20 paleidimų per valandą.

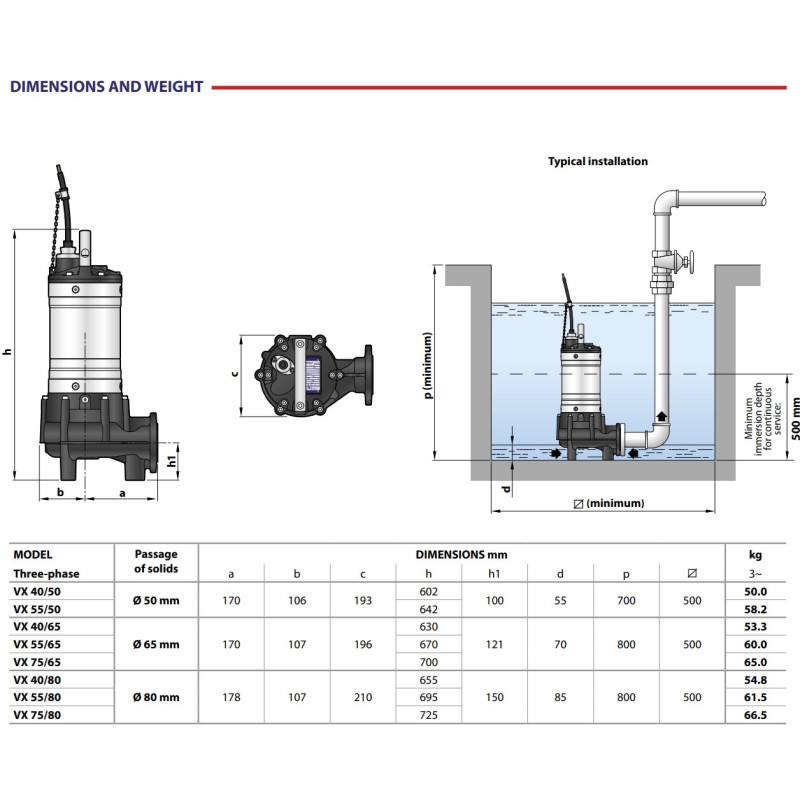

Korpusas, sparnuotė ir variklio dangtis pagaminti iš ketaus su epoksidine danga. Variklio gaubtas yra iš AISI 304 nerūdijančiojo plieno, velenas - iš AISI 431 nerūdijančiojo plieno. Dvigubas mechaninis sandariklis veikia alyvos kameroje. Siurblys sveria 60.0 kg, jo aukštis - 670 mm, kabelio ilgis - 10 m.
Kaip pasirinkti
| Jūsų situacija | Ar tinka Pedrollo VX 55/65 |
|---|
| 400 V stacionari siurblinė su DN65 linija ir 8-12 m kėlimo aukščiu | Taip - esant 10 m kėlimo aukščiui tiekia apie 965 l/min |
| Siurblį reikia ištraukti nelipant į šulinį | Taip - su automatinio sujungimo kojele, kreipiančiosiomis ir grandine |
| Nedidelis šulinys arba 230 V maitinimas | Ne - reikia 400 V skydo ir bent 1000 x 1000 mm šulinio |
| Užlietas rūsys ar kita sekli užlieta vieta | Ne - nuolatiniam S1 darbui reikia bent 500 mm panardinimo |
| Ilga siaura linija su gausiomis pluoštinėmis atliekomis | Ne - reikėtų kito veikimo principo siurblio |
| Nedidelis ir retai susidarantis nuotekų kiekis | Dažniausiai ne - siurblys gali veikti pernelyg trumpais ciklais |
Į ką atkreipti dėmesį
- Skysčio temperatūra - iki +40 °C, pH - 5-9, panardinimo gylis - iki 10 m.
- Nuolatiniu S1 režimu veikiantį variklį turi dengti bent 500 mm skysčio sluoksnis. Sausa eiga draudžiama.
- Šulinys turi būti bent 1000 x 1000 mm dydžio.
- Reikalingas valdymo skydas, lygio jungikliai, atbulinis vožtuvas, uždarymo sklendė ir DN65 PN10 flanšinė jungtis.
- 60.0 kg siurblys keliamas grandine arba keltuvu. Už kabelio jo kelti negalima.
- Kas 3000 darbo valandų arba kartą per metus reikia išplauti siurblį, išmatuoti izoliacijos varžą ir pakeisti alyvą sandariklių kameroje. Kas 9000 valandų arba kas 3 metus reikalinga serviso patikra. Jei nuotekose daug smėlio, priežiūrą reikia atlikti dažniau.
- Kai gresia užšalimas, siurblį reikia išimti.
Pedrollo VX 55/65 pagamintas Italijoje, jam taikoma 24 mėn. garantija. Galutinį darbo tašką verta tikrinti pagal faktinį kėlimo aukštį, vamzdyno ilgį, skersmenį ir vietinius pasipriešinimus.
