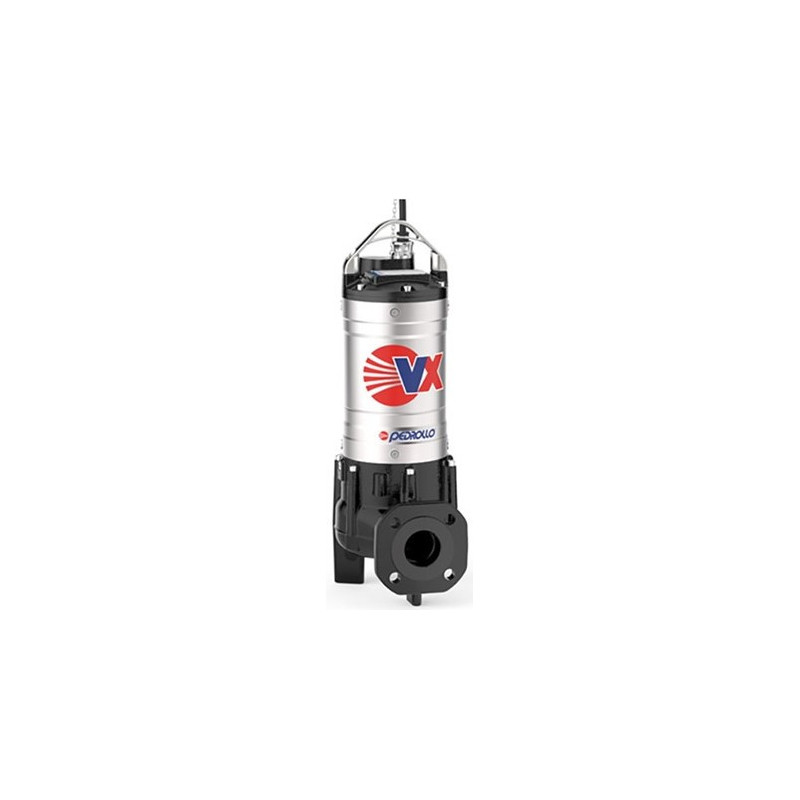

Fekalinis siurblys Pedrollo VX 55/50

Pedrollo VX 55/50 - 4 kW trifazis nuotekų siurblys, tiekiantis 100-1000 l/min ir keliantis iki 25 m. Jis turi DN50 PN10 flanšą ir praleidžia iki Ø50 mm dydžio kietąsias daleles. Modelis skirtas stacionariai 400 V perpumpavimo stočiai, kai nuotekas reikia transportuoti į didelį aukštį arba ilga DN50 linija, pavyzdžiui, gyvenvietėje ar kalvotame sklype.

Kaip veikia Pedrollo VX 55/50

VORTEX sparnuotė įtraukta į korpuso gilumą. Ji sukuria sūkurį, todėl iki Ø50 mm dydžio dalelės juda kartu su skysčiu ir paprastai neliečia sparnuotės menčių. Taip sumažėja užsikimšimo tikimybė. Šis principas nėra toks efektyvus kaip kanalinė sparnuotė, tačiau nuotekų sistemoje laisvas dalelių pratekėjimas dažnai yra svarbesnis už didžiausią hidraulinį naudingumą.

Slėginė jungtis yra DN50 PN10 flanšas, 2 colių, su 4 x Ø18 mm angomis, K125/D150. Tai ne srieginė jungtis, todėl vamzdyną, atbulinį vožtuvą ir uždarymo sklendę reikia projektuoti flanšiniam sujungimui.

400 V variklio apvijoje įmontuota šiluminė apsauga. Siurblys tiekiamas be plūdės ir kištuko: jį valdo atskiras skydas su variklio apsauga ir dviem lygio jungikliais, skirtais siurbliui paleisti ir sustabdyti. Trečią jungiklį galima naudoti avariniam lygiui fiksuoti. Prieš galutinį montavimą būtina patikrinti sukimosi kryptį, nes netinkama kryptis gerokai sumažina srautą ir padidina srovę.

Pedrollo VX 55/50 galima statyti ant kojų ir jungti prie žarnos ar vamzdžio. Patogesnis stacionarios stoties variantas - automatinio sujungimo kojelė su kreipiančiosiomis. Siurblys nuleidžiamas grandine, savo svoriu prispaudžiamas prie jungties ir tokiu pat būdu ištraukiamas techninei priežiūrai. Galimas horizontalus arba vertikalus išėjimas, o sujungimo įranga perkama atskirai.

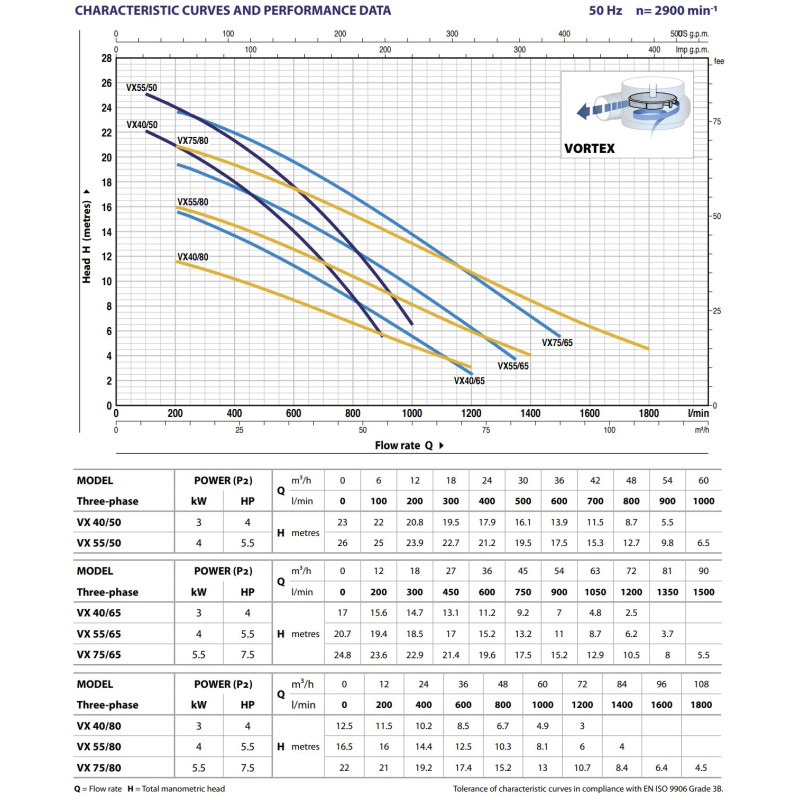

40 m ilgio DN50 linijoje, kai statinis kėlimo aukštis siekia 10 m, numatomas darbo taškas yra apie 385 l/min, arba 23 m³/val., esant maždaug 21.4 m bendram kėlimo aukščiui. Likusią kėlimo aukščio dalį sudaro vamzdyno nuostoliai. Srauto greitis linijoje turėtų išlikti 0.7-2.3 m/s. Per didelis siurblys dažnai dirba trumpais ciklais ir sukelia hidraulinius smūgius, todėl reikia paisyti ribos - iki 20 paleidimų per valandą.

Korpusas, sparnuotė ir variklio dangtis pagaminti iš ketaus su epoksidine danga. Variklio gaubtas pagamintas iš AISI 304 nerūdijančiojo plieno, velenas - iš AISI 431 nerūdijančiojo plieno. Dvigubą mechaninių sandariklių porą saugo alyvos kamera. Siurblys sveria 59.0 kg, jo aukštis - 642 mm, o kabelio ilgis - 10 m.

Kaip pasirinkti

Į ką atkreipti dėmesį

• Skysčio temperatūra - iki +40 °C, pH - 5-9, panardinimo gylis - iki 10 m.
• Nuolatiniam darbui S1 režimu siurblys turi būti panardintas bent 500 mm. Sausa eiga draudžiama.
• Šulinio matmenys turi būti bent 1000 x 1000 mm.
• Reikia valdymo skydo, lygio jungiklių, atbulinio vožtuvo, uždarymo sklendės ir DN50 PN10 flanšinės jungties.
• 59.0 kg sveriantį siurblį kelkite grandine arba keltuvu, niekada ne už kabelio.
• Kas 3000 darbo valandų arba kasmet reikia išplauti siurblį, išmatuoti izoliacijos varžą ir pakeisti alyvą sandariklių kameroje.
• Kas 9000 valandų arba kas 3 metus reikalinga techninės priežiūros patikra. Jei nuotekose daug smėlio, priežiūrą atlikite dažniau.
• Jei gresia užšalimas, siurblį reikia išimti.
• Garantija - 24 mėn. Pedrollo VX 55/50 pagamintas Italijoje.
