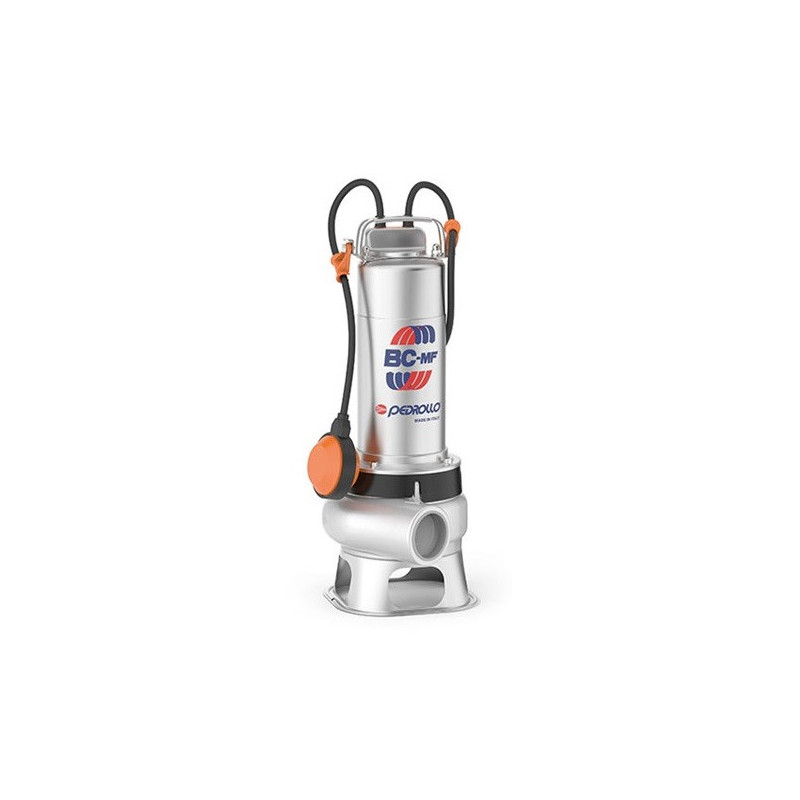

Pedrollo BC 15/50-MF - 1.1 kW trifazis 400 V panardinamasis nuotekų siurblys, kurio srautas siekia 50-750 l/min, kėlimo aukštis - iki 14 m, o dvikanalė sparnuotė praleidžia iki Ø50 mm kietąsias daleles. Jis skirtas sodybos, dviejų namų, dirbtuvių, ūkio ar nedidelio komercinio objekto siurblinei, kurioje jau įrengtas valdymo skydas. AISI 316L korpusas ir velenas geriau atlaiko nuotekas su plovikliais, riebalais bei druskomis.
Kaip veikia Pedrollo BC 15/50-MF
Dvikanalėje sparnuotėje skystis teka dviem plačiais kanalais. Taip siurblys su tuo pačiu varikliu išgauna didesnį slėgį ir srautą nei siurblys su sūkurine sparnuote, todėl tinka ilgesnei trasai arba didesniam kėlimui. Kartu su nuotekomis gali pratekėti iki Ø50 mm dalelės ir trumpi pluoštai. Skudurai, virvės ar didelis kiekis servetėlių gali apsivynioti, todėl tokioms nuotekoms geriau rinktis sūkurinę sparnuotę.
Siurblys vertikaliai statomas ant lygaus šulinio dugno. Skystis patenka per apačią ir išteka pro šone esančią 2" vidinio sriegio angą. Vamzdis arba žarna turi būti ne siauresni už šią angą.
Tai trifazė 400 V versija be plūdės ir integruotos šiluminės apsaugos. Siurblį įjungia ir saugo valdymo skydas su variklio apsaugos automatu, nustatytu 15 % virš vardinės srovės, ir dviem lygio jungikliais. Trečią jungiklį galima naudoti avariniam lygiui signalizuoti. Prieš galutinį montavimą reikia patikrinti sukimosi kryptį: pakėlus siurblį už rankenos ir trumpam jį įjungus, reakcijos kryptis turi būti pagal laikrodžio rodyklę, žiūrint iš viršaus. Sukdamasis priešinga kryptimi siurblys sukuria gerokai mažesnį slėgį ir srautą.
Variklį aušina siurbiamas skystis. Nuolatiniam S1 režimo darbui siurblys turi būti apsemtas bent iki 330 mm lygio. Nusiurbus lieka apie 60 mm skysčio.
Precizinio liejimo AISI 316L korpusas ir AISI 316L velenas skirti objektams, kuriuose įranga susiduria su plovikliais, riebalais ar druskomis. Dvikanalė sparnuotė ir gaubtas pagaminti iš precizinio liejimo AISI 304. Dvigubas mechaninis sandariklis veikia alyvos kameroje. Svarbu suprasti skirtumą: ši konstrukcija pasirenkama dėl naudojamų medžiagų ir galimai ilgesnio tarnavimo sudėtingesnėje terpėje, o ne dėl papildomų kėlimo metrų. Hidraulinis našumas nesikeičia, o leistinos pH ribos išlieka 5-9.

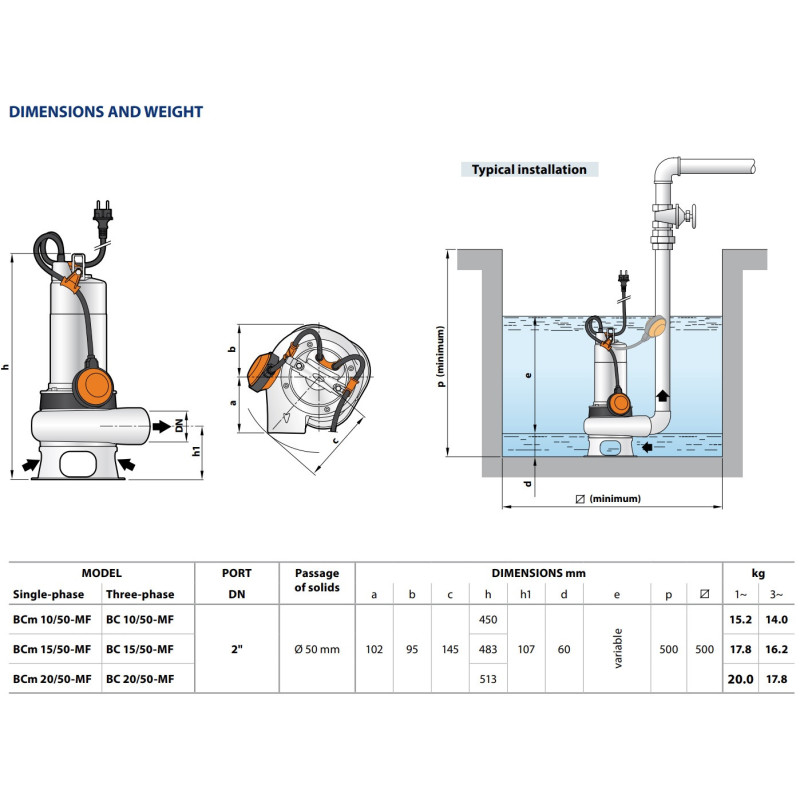

Siurblio matmenys - Ø102 x 483 mm, svoris - 16.2 kg, kabelio ilgis - 10 m. Siurblį kelti reikia tik už rankenos, o ne už kabelio. Galima atskirai įsigyti automatinio sujungimo komplektą su kojele ir kreipiančiosiomis, kad siurblį būtų galima iškelti grandine nelipant į šulinį.
Kaip pasirinkti
| Jūsų situacija | Ar tinka Pedrollo BC 15/50-MF |
|---|

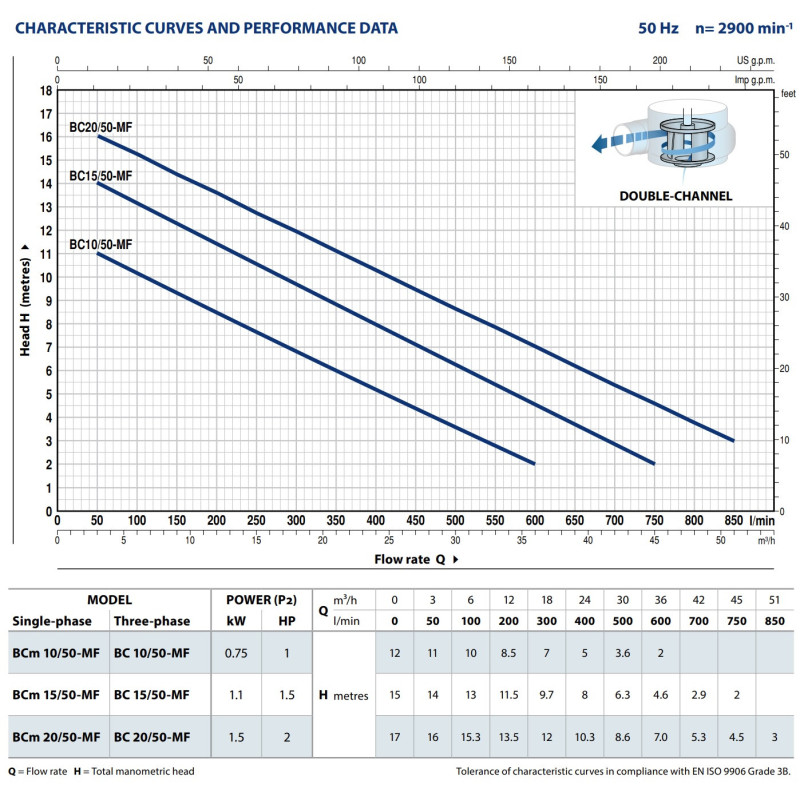

| Siurblinė, 5 m kėlimas ir 20 m ilgio 2" vamzdis | Taip - apie 328 l/min, todėl 150 l darbinis tūris išsiurbiamas maždaug per 27 s |
| Septikas ar perpylimo šulinys, 3 m kėlimas ir 15 m ilgio 2" žarna | Taip - apie 411 l/min, todėl 3 m³ išsiurbiami maždaug per 7 min |
| 8 m kėlimas per 30 m ilgio 2" vamzdį | Taip - apie 223 l/min |
| Šulinys mažesnis nei 500 x 500 mm | Ne - neužteks montavimui ir aušinimui reikalingos erdvės |
| Nuotekos su dideliu kiekiu smėlio, žvyru ar statybiniu dumblu | Ne - abrazyvai spartina sandariklių ir hidraulinių dalių dilimą |
| Nuotekos su skudurais, virvėmis ar dideliu kiekiu servetėlių | Nerekomenduojama - ilgi pluoštai gali apsivynioti |
| Reikia nusiurbti visiškai iki dugno | Ne - liekamasis lygis yra apie 60 mm |
Į ką atkreipti dėmesį
- Skysčio temperatūra - iki +40 °C, pH - 5-9, panardinimo gylis - iki 5 m.
- Leidžiama iki 20 paleidimų per valandą. Sausa eiga draudžiama.
- Šulinys turi būti bent 500 x 500 mm, o pagrindas - lygus.
- Linijoje reikia atbulinio vožtuvo ir uždarymo sklendės. Rekomenduojamas bent 1 m/s skysčio tekėjimo greitis, kad vamzdyje nesikauptų nuosėdos.
- Vietose, kur vandenyje gali būti žmonių, siurblį galima maitinti tik per 30 mA nuotėkio relę, o žmonėms esant vandenyje jo įjungti negalima.
- Alyvos kamerą reikia tikrinti kas 2000 darbo valandų arba kas 2 metus.
- Artėjant šalčiams siurblį reikia išimti arba visiškai ištuštinti.
Pedrollo BC 15/50-MF pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
