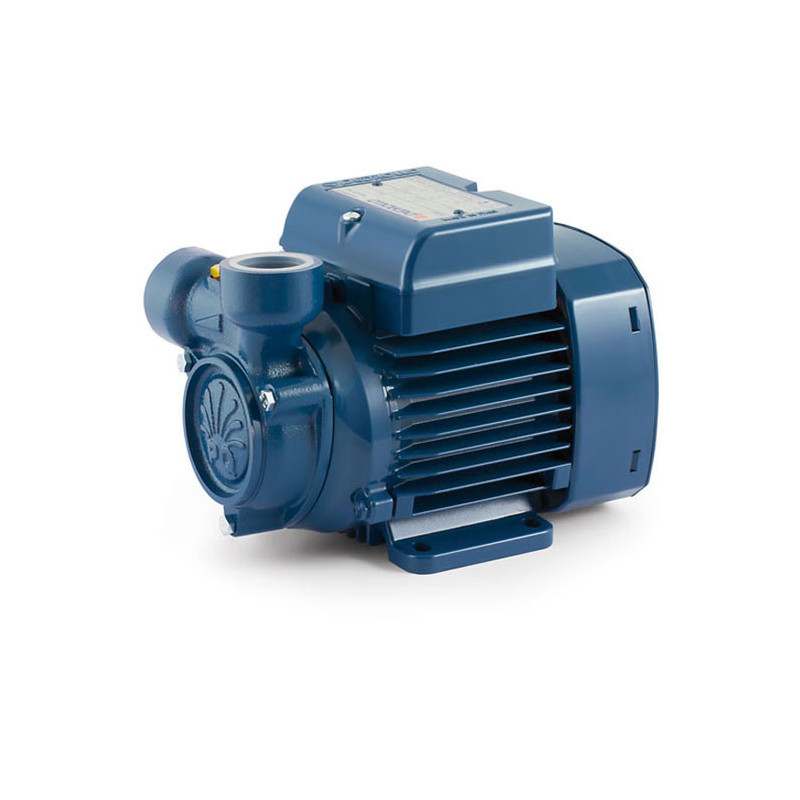

Sausai statomas horizontalus siurblys Pedrollo PQ90 400V

Pedrollo PQ90 - 0.75 kW trifazis 230/400 V periferinis siurblys, keliantis vandenį į 82 m aukštį esant 5 l/min srautui ir tiekiantis iki 40 l/min. Jis tinka, kai vanduo tiekiamas ilga ar į kalną kylančia linija, vandens vartojimo vieta yra aukštai arba reikia palaikyti slėgį esant nedideliam vandens poreikiui.

Kaip veikia Pedrollo PQ periferinis siurblys

Žalvarinio darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Vanduo kanalu aplink darbaratį kelis kartus grįžta prie mentelių ir kiekvieną kartą įgauna didesnį slėgį. Dėl tokio veikimo principo kompaktiškas siurblys gali sukurti didelį slėgį, tačiau, didėjant srautui, kėlimo aukštis greitai mažėja.

Tai gerai parodo PQ90 darbo kreivė: esant 5 l/min srautui, siurblio kėlimo aukštis siekia 82 m, o pasiekus 40 l/min srautą lieka 5 m. Kai vanduo neteka, kėlimo aukštis siekia 90 m. Todėl šį siurblį reikia rinktis ne pagal vieną didžiausią skaičių, o pagal numatomą srautą ir jį atitinkantį kėlimo aukštį.

Įsiurbimo anga įrengta korpuso šone, o išvadas nukreiptas į viršų. Toks išdėstymas patogus, kai įsiurbimo vamzdis prie siurblio prijungiamas horizontaliai. 256 mm ilgio korpusą lengviau sutalpinti ribotoje erdvėje ar pakeisti anksčiau tokiu pat būdu prijungtą PQ siurblį neperdarant vamzdyno.

Korpusas pagamintas iš ketaus, darbaratis - iš žalvario, o velenas - iš AISI 431 plieno. Mechaninį sandariklį sudaro silicio karbidas, grafitas ir NBR. Aliumininis kronšteinas turi žalvarinį dangtelį ir apsaugą nuo užstrigimo. Gamintojas taip pat nurodo, kad skleidžiamas triukšmas yra 20 % mažesnis, palyginti su ankstesne versija.

PQ90 darbo taškai

Lentelėje nurodytas bendras manometrinis kėlimo aukštis, kai įsiurbimo aukštis yra 0 m. Skaičiuojant konkrečiai sistemai, reikia sudėti įsiurbimo aukštį, pakilimą iki aukščiausios vandens vartojimo vietos, vamzdžių pasipriešinimą ir norimam slėgiui užtikrinti reikalingą kėlimo aukštį.

PQ90 darbo intervalas yra 5-40 l/min, arba 0.3-2.4 m³/val. Šis modelis labiausiai tinka nedideliam vandens kiekiui tiekti dideliu slėgiu. Jei keliose vietose vienu metu reikės daug vandens, verta rinktis didesnio našumo siurblį.

Svarbiausi duomenys

• Galia - 0.75 kW, 1 AG
• Maitinimas - trifazis 230/400 V
• Srovė - 4.2 A prie 230 V arba 2.4 A prie 400 V
• Kėlimo aukštis darbo intervale - 82-5 m
• Didžiausias srautas - 40 l/min
• Jungtys - 3/4"
• Didžiausias darbinis slėgis - 10 bar
• Manometrinis įsiurbimo aukštis - iki 8 m
• Skysčio temperatūra - nuo -10 iki +60 °C
• Aplinkos temperatūra - iki +40 °C
• Svoris - 10.1 kg
• Darbo režimas - S1
• Izoliacijos klasė - F
• Apsaugos klasė - IP X4
• Pagaminta Italijoje
• Garantija - 24 mėn.

Į ką atkreipti dėmesį montuojant

Pedrollo PQ90 nėra savisiurbis. Prieš pirmąjį paleidimą reikia vandeniu užpildyti siurblio korpusą ir visą įsiurbimo vamzdį. Vamzdžio gale montuojamas dugninis vožtuvas, panardintas bent 50 cm. Įsiurbimo vamzdis turi būti sandarus ir ne siauresnis už siurblio įsiurbimo angą.

Siurblys skirtas švariam vandeniui be smėlio ir kitų abrazyvinių dalelių. Jo negalima paleisti sausai, nes vanduo reikalingas mechaniniam sandarikliui. Siurblys montuojamas horizontaliai, sausoje ir vėdinamoje patalpoje. Jei kyla užšalimo pavojus, iš korpuso ir vamzdyno reikia išleisti vandenį.

Kai vandens stulpas slėgio pusėje viršija 20 m, už siurblio būtina įrengti atbulinį vožtuvą. Trifaziam varikliui naudotojas turi parinkti variklio apsaugos automatą pagal vardinę srovę, o prijungus siurblį būtina patikrinti jo sukimosi kryptį.
