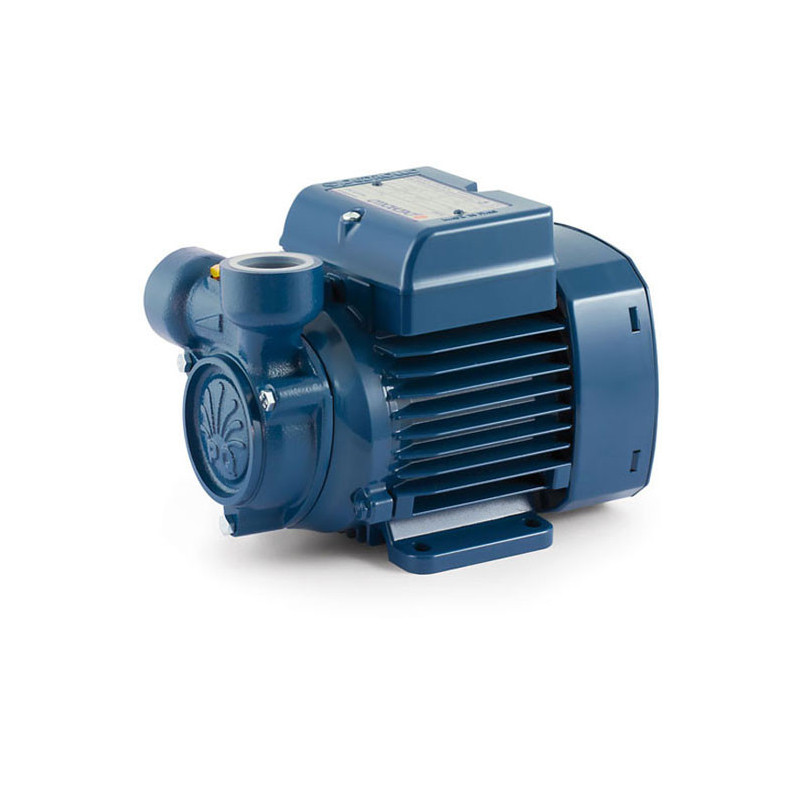

Sausai statomas horizontalus siurblys Pedrollo PQ100 400V

Pedrollo PQ100 - 1.1 kW trifazis 230/400 V periferinis siurblys, kuris, esant 5 l/min srautui, pasiekia iki 80 m kėlimo aukštį, o didžiausias jo srautas siekia 70 l/min. Jis tinka didesniam namui, sodybai, keliems vandens vartojimo taškams arba laistymui keliais purkštuvais.

Kaip veikia Pedrollo PQ periferinis siurblys

Žalvarinio darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Vanduo juda kanalu aplink darbaratį, daug kartų grįžta prie mentelių ir kiekvieną kartą gauna papildomos energijos. Taip periferinis siurblys sukuria didelį slėgį, kai vandens kiekio reikia palyginti nedaug.

Svarbu suprasti ir kitą šio veikimo principo pusę: didėjant srautui, kėlimo aukštis mažėja. Pedrollo PQ100 pasiekia 80 m kėlimo aukštį esant 5 l/min srautui, 45 m esant 40 l/min srautui ir 15 m esant 70 l/min srautui. Todėl siurblio negalima rinktis vien pagal didžiausią kėlimo aukštį arba didžiausią srautą. Reikia vertinti abu dydžius tame pačiame darbo taške.

Įsiurbimo anga įrengta korpuso šone, o išvadas nukreiptas į viršų. Toks išdėstymas patogus, kai įsiurbimo vamzdis prie siurblio prijungiamas horizontaliai arba keičiamas senas PQ neperdarant vamzdyno. 322.5 mm ilgio korpusas taip pat padeda sutalpinti siurblį ribotoje erdvėje.

Korpusas pagamintas iš ketaus, darbaratis - iš žalvario, o velenas - iš AISI 431 plieno. Mechaninį sandariklį sudaro grafitas, keramika ir NBR. Siurblys skirtas nuolatiniam S1 darbo režimui, jo izoliacijos klasė yra F, o apsaugos klasė - IPX4.

Pedrollo PQ100 darbo taškai

Lentelėje nurodytas bendrasis manometrinis kėlimo aukštis, kai įsiurbimo aukštis yra 0 m. Skaičiuojant savo sistemą, reikia sudėti įsiurbimo aukštį, vertikalų pakilimą iki aukščiausio taško, vamzdžių pasipriešinimą ir norimą slėgį vandens vartojimo vietoje. Kai vanduo neteka, siurblys pasiekia 85 m kėlimo aukštį, tačiau tai nėra darbinis taškas.

Visas darbo intervalas yra 5-70 l/min, arba 0.3-4.2 m³/val. Jei sistemai reikia daugiau nei 70 l/min, šio siurblio našumo neužteks, todėl verta rinktis didesnio srauto variantą.

Į ką atkreipti dėmesį montuojant

Pedrollo PQ100 nėra savisiurbis. Prieš pirmąjį paleidimą vandeniu reikia užpildyti siurblio korpusą ir visą įsiurbimo vamzdį. Vamzdžio gale montuojamas dugninis vožtuvas, panardintas bent 50 cm. Įsiurbimo vamzdis turi būti sandarus ir ne siauresnis už 1" siurblio angą.

Manometrinis įsiurbimo aukštis gali siekti iki 8 m. Siurbkite tik švarų vandenį be smėlio ir kitų abrazyvinių dalelių. Nepaleiskite siurblio sausai, nes vanduo reikalingas mechaniniam sandarikliui.

Siurblys montuojamas horizontaliai, sausoje ir vėdinamoje patalpoje. Tiekiamo skysčio temperatūra gali būti nuo -10 iki +60 °C, o aplinkos temperatūra - iki +40 °C. Esant šalčio rizikai, iš korpuso ir vamzdyno reikia išleisti vandenį. Didžiausias darbinis slėgis yra 10 bar.

Šiam trifaziam varikliui reikia įrengti variklio apsaugos automatinį jungiklį, parinktą pagal vardinę srovę, ir patikrinti sukimosi kryptį. Srovė siekia 6.2 A esant 230 V įtampai arba 3.6 A esant 400 V įtampai. Kai vandens stulpas slėginėje pusėje viršija 20 m, už siurblio būtina įrengti atbulinį vožtuvą.

Pedrollo PQ100 sveria 14.3 kg, jo aukštis - 211 mm. Siurblys pagamintas Italijoje, garantija - 24 mėn.
