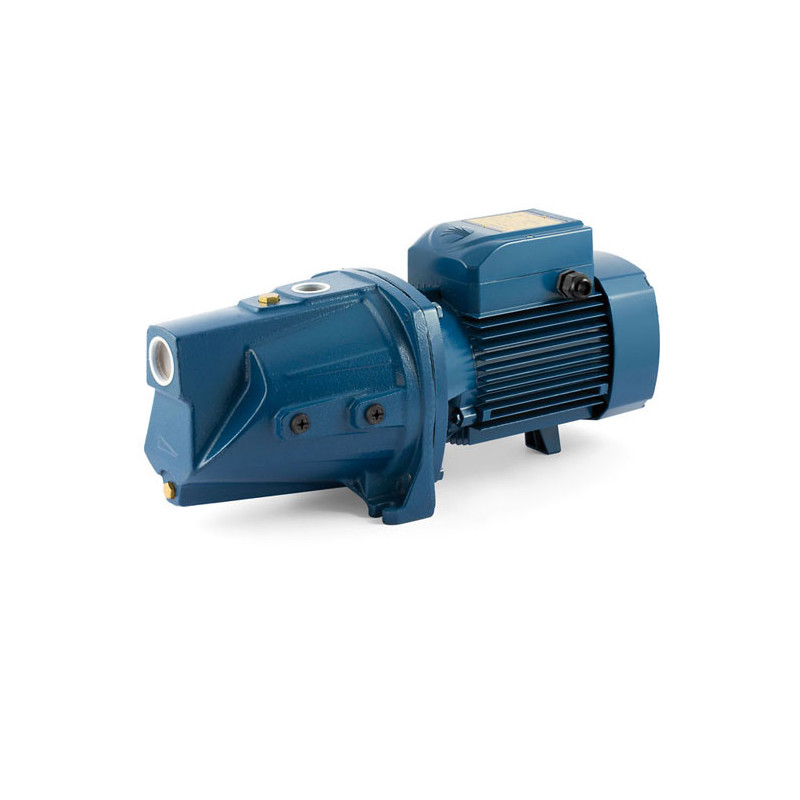

Sausai statomas horizontalus siurblys Pedrollo JSW3BM 400V

Pedrollo JSW3BM - 1.5 kW trifazis 230/400 V savisiurbis JET siurblys, kurio darbo intervalas siekia 20-120 l/min, kėlimas - 56-30 m, manometrinis siurbimo aukštis - iki 9 m, o didžiausias darbinis slėgis - 10 bar. Šis modelis suderina slėgį ir debitą, todėl tinka vandeniui tiekti sodybai, dviem namams, ūkiniams pastatams ar laistymo sistemai vienu metu.

Kaip veikia Pedrollo JSW3BM

Tai vienpakopis išcentrinis siurblys su ežektoriumi. Dalis darbaračio išstumto vandens grįžta per Venturi antgalį ir sukuria išretėjimą. Dėl to siurblys ištraukia orą iš įsiurbimo vamzdžio ir gali tęsti darbą, kai vandenyje pasitaiko oro.

M kreivė reiškia, kad modelis skirtas subalansuotam slėgio ir debito poreikiui. Jis tiekia nuo 20 iki 120 l/min, arba 1.2-7.2 m³/val. Tai praktiška, kai vanduo vienu metu naudojamas gyvenamajame name, ūkiniame pastate ir laistymui. Jei svarbiausia labai didelis slėgis esant mažam srautui arba labai didelis laistymo debitas, reikėtų rinktis kitokios kreivės versiją.

Lentelėje nurodytas kėlimas galioja, kai siurbimo aukštis yra 0 m. Kuo žemiau siurblio yra vandens paviršius ir kuo didesni įsiurbimo vamzdžio bei kojinio vožtuvo nuostoliai, tuo mažiau slėgio lieka tiekimo pusėje.

Korpusas ir dangtis pagaminti iš ketaus su kataforezine danga. Darbaratis pagamintas iš AISI 304, velenas - iš AISI 431 nerūdijančiojo plieno, o ežektorius - iš formą ir tikslius tarpelius išlaikančio inžinerinio plastiko. Įsiurbimo anga - 1"1/4, tiekimo - 1". Siurblys sveria 25.7 kg, jo matmenys - 52.2 x 20.6 x 24.0 cm.

Darbo taškai

Kai vanduo neteka, kėlimas siekia 63 m. Siurblį reikia rinktis pagal realų darbo tašką, o ne vien pagal didžiausią skaičių. Reikiamą kėlimą sudaro siurbimo aukštis, nuostoliai įsiurbimo vamzdyje ir kojiniame vožtuve, pakilimas iki aukščiausio vandens naudojimo taško, tiekimo vamzdžio nuostoliai ir norimas slėgis. Namų sistemai dažnai skaičiuojamas apie 3.5 bar slėgis.

Jei vandens paviršius yra daugiau nei 9 m žemiau siurblio, paviršinis savisiurbis modelis netinka. Tokiu atveju reikia giluminio siurblio.

Montavimas ir paleidimas

Prieš pirmąjį paleidimą siurblio korpusą būtina pripildyti vandens per užpildymo angą. Sausa eiga net ir trumpam gali sugadinti mechaninį sandariklį. Jei per maždaug 10 minučių siurblys neįsiurbia vandens, jį reikia išjungti, patikrinti vamzdyno sandarumą ir pripildyti iš naujo.

Įsiurbimo vamzdis turi būti sandarus ir ne siauresnis kaip 1"1/4. Kai siurbimo aukštis didesnis nei 4 m arba reikia didelio debito, verta naudoti platesnį vamzdį. Kojinis vožtuvas turi būti bent 0.5 m po vandeniu. Kai tiekimo pusėje susidaro didesnis nei 20 m vandens stulpas, reikalingas atbulinis vožtuvas.

Pedrollo JSW3BM montuojamas horizontaliai, sausoje, vėdinamoje ir nuo oro sąlygų apsaugotoje vietoje. Jis pritaikytas nuolatiniam S1 darbui, tačiau neturėtų ilgai veikti su uždaryta sklende. Vandens ir aplinkos temperatūra gali siekti iki +40 °C. Gresiant šalčiui, iš siurblio reikia išleisti vandenį.

Trifaziam varikliui būtinas C charakteristikos variklio apsaugos automatas, parinktas pagal 3.5 A vardinę srovę. Prijungus taip pat reikia patikrinti sukimosi kryptį. Jei nesate tikri dėl darbo taško, vamzdžio skersmens ar elektros apsaugos, parašykite mums - padėsime pasirinkti.
