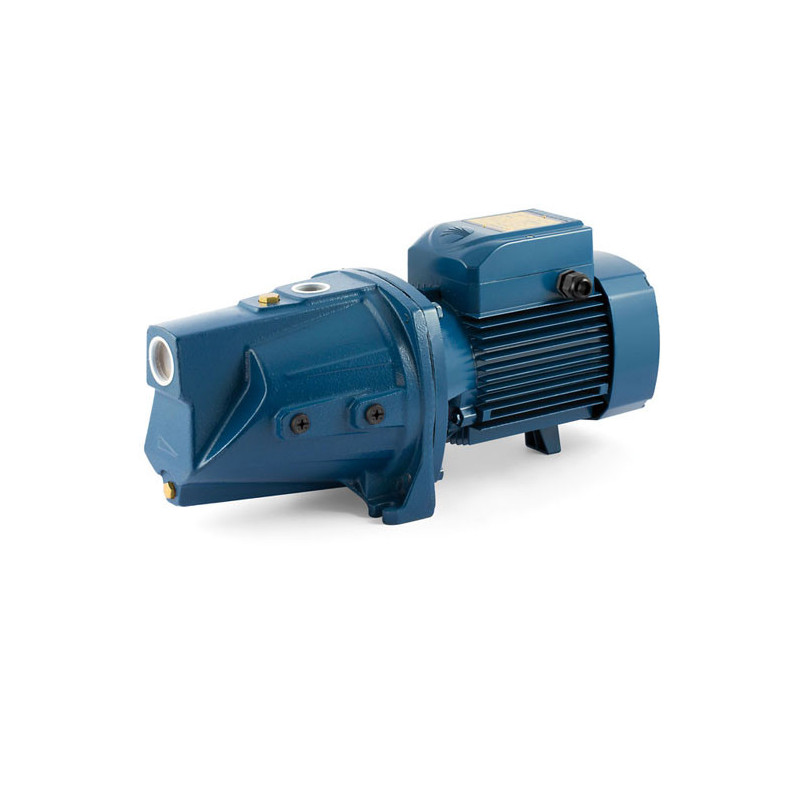

Sausai statomas horizontalus siurblys Pedrollo JSW3AH 400V

Pedrollo JSW3AH - 2.2 kW galios trifazis 230/400 V savisiurbis JET siurblys, kurio darbo diapazonas yra 10-80 l/min, kėlimo aukštis 88-52 m, manometrinis siurbimo aukštis iki 9 m, o didžiausias darbinis slėgis - 10 bar. Šis modelis skirtas atvejams, kai svarbus didelis slėgis: ilgam vamzdynui, 2-3 aukštų namui, aukščiau įrengtam vartojimo taškui ar laistymo sistemai.

Kaip veikia Pedrollo JSW3AH

Tai vienpakopis išcentrinis siurblys su ežektoriumi. Dalis darbaračio išstumiamo vandens grįžta per Venturi antgalį ir sukuria išretėjimą. Taip siurblys iš įsiurbimo vamzdžio pašalina ne tik vandenį, bet ir orą. Dėl šios priežasties jis tinka vandeniui siurbti iš šulinio, tvenkinio, upelio ar talpos, kai siurblį norima laikyti paviršiuje.

H kreivė reiškia, kad šio modelio hidraulika orientuota į didelį slėgį, kai srautas siekia iki 80 l/min. Tai naudinga, kai vanduo turi pasiekti tolimą pastatą, pakilti į aukštesnius aukštus ar tekėti ilga tiekimo linija. Jeigu sistemai reikia daugiau nei 80 l/min, reikia rinktis didesniam debitui pritaikytą kreivės versiją.

Nurodyti darbo taškai galioja, kai siurbimo aukštis yra 0 m. Kuo žemiau siurblio atžvilgiu yra vandens paviršius ir kuo daugiau nuostolių susidaro įsiurbimo vamzdyje, tuo mažesnis kėlimo aukštis lieka tiekimo pusėje. Kai vanduo neteka, didžiausias kėlimo aukštis siekia 97 m, tačiau tai nėra įprastas darbo taškas.

Korpusas ir dangtis pagaminti iš ketaus bei padengti kataforezės būdu. Darbaratis pagamintas iš AISI 304 nerūdijančiojo plieno, velenas - iš AISI 431 nerūdijančiojo plieno, o ežektorius - iš technopolimero. Įsiurbimo anga yra 1 1/4", tiekimo anga - 1". Siurblio matmenys siekia 54.2 x 20.6 x 24.0 cm, svoris - 28.4 kg. Triukšmo lygis - 71 dB(A).

Darbo taškai

Renkantis siurblį reikia sudėti siurbimo aukštį, nuostolius įsiurbimo vamzdyje ir kojiniame vožtuve, pakilimą iki aukščiausio vartojimo taško, tiekimo vamzdyno nuostolius ir norimą slėgį. Namui dažnai numatomas maždaug 3.5 bar slėgis vartojimo vietoje. Jei vanduo yra giliau nei 9 m žemiau siurblio, paviršinis savisiurbis modelis netinka. Tokiu atveju reikia giluminio siurblio.

Montavimas ir paleidimas

Prieš pirmą paleidimą siurblio korpusą būtina pripildyti vandens per užpildymo angą. Sausa eiga net ir trumpam gali sugadinti mechaninį sandariklį. Jei siurblys per maždaug 10 minučių neįsiurbia vandens, jį reikia sustabdyti, patikrinti įsiurbimo linijos sandarumą ir iš naujo pripildyti vandens.

Įsiurbimo vamzdis turi būti sandarus ir ne siauresnis nei 1 1/4". Kai siurbimo aukštis didesnis nei 4 m arba reikalingas didelis debitas, reikia didesnio skersmens vamzdžio. Kojinis vožtuvas turi būti bent 0.5 m po vandeniu. Kai vandens stulpas tiekimo pusėje viršija 20 m, montuojamas atbulinis vožtuvas.

Siurblys montuojamas horizontaliai, sausoje, vėdinamoje ir nuo oro sąlygų apsaugotoje vietoje. Jis skirtas švariam vandeniui ir chemiškai neagresyviems skysčiams iki +40 °C. Degiems skysčiams siurblys netinka. Jo negalima ilgai eksploatuoti su uždaryta sklende, o gresiant šalčiui vandenį iš korpuso reikia išleisti.

Pedrollo JSW3AH naudoja 5.1 A srovę esant 400 V įtampai ir gali veikti nuolatiniu S1 režimu. Jam reikalingas pagal vardinę srovę parinktas C charakteristikos variklio apsaugos automatas. Prijungus būtina patikrinti sukimosi kryptį. Didžiausias 10 bar darbinis slėgis skaičiuojamas kartu su slėgiu siurblio įsiurbimo angoje. Jei abejojate dėl darbo taško ar vamzdyno skersmens, parašykite mums - padėsime suskaičiuoti.
