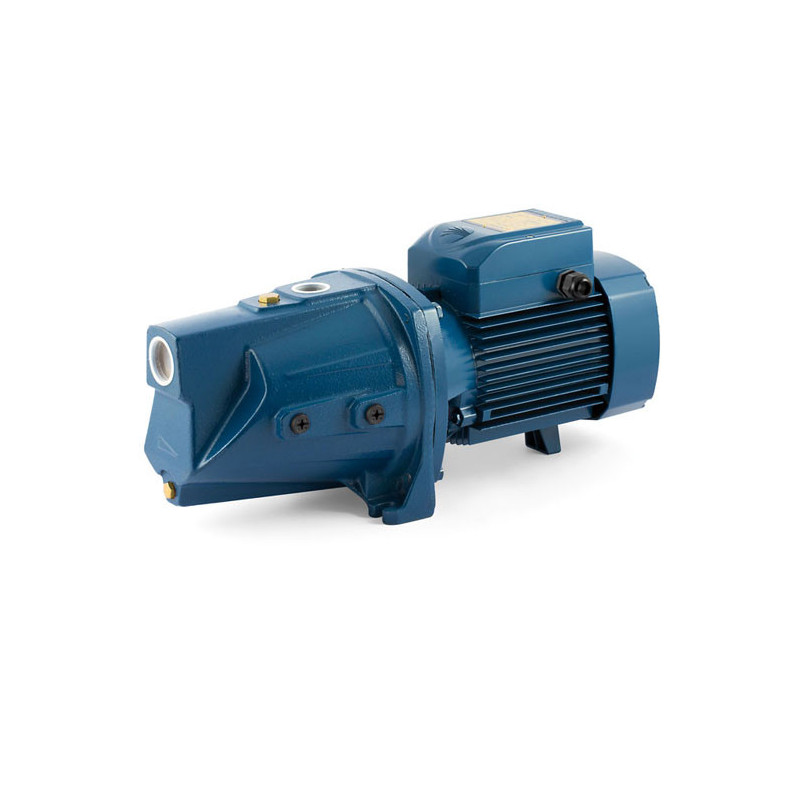

Sausai statomas horizontalus siurblys Pedrollo JSW3AL 400V

Pedrollo JSW3AL - 2.2 kW trifazis 230/400 V savisiurbis JET siurblys, kurio darbo intervalas siekia 30-160 l/min, kėlimo aukštis - 58-36 m, manometrinis įsiurbimo aukštis - iki 9 m, o didžiausias darbinis slėgis - 10 bar. Ši L kreivės versija skirta dideliam debitui esant nedideliam slėgiui, pavyzdžiui, laistyti keliais purkštuvais ar vandeniui perpumpuoti iš vienos talpos į kitą.

Kaip veikia Pedrollo JSW3AL

Tai vienpakopis išcentrinis siurblys su ežektoriumi. Dalis darbaračio išstumto vandens grįžta per Venturi antgalį ir sukuria išretėjimą. Dėl to siurblys iš įsiurbimo vamzdžio ištraukia ne tik vandenį, bet ir jame likusį orą. Ši savybė ypač naudinga imant vandenį iš tvenkinio, upelio, šulinio ar talpos, kai siurblys įrengtas sausoje vietoje ir horizontalioje padėtyje.

L raidė nurodo didelio debito hidraulinę kreivę. Pedrollo JSW3AL gali tiekti nuo 30 iki 160 l/min, arba nuo 1.8 iki 9.6 m³/val. Didėjant srautui, kėlimo aukštis mažėja nuo 58 iki 36 m. Kai vanduo neteka, didžiausias kėlimo aukštis siekia 64 m.

Lentelės duomenys nurodyti esant 0 m įsiurbimo aukščiui. Kai vandens šaltinis yra žemiau siurblio, dalis sukuriamo slėgio sunaudojama vandeniui įsiurbti ir vamzdyno pasipriešinimui įveikti. Todėl išėjime lieka mažesnis kėlimo aukštis.

Korpusas ir dangtis pagaminti iš ketaus su kataforezine danga, darbaratis - iš AISI 304, o velenas - iš AISI 431 nerūdijančiojo plieno. Ežektorius pagamintas iš technopolimero. Įsiurbimo anga yra 1"1/4, tiekimo anga - 1". Siurblys sveria 28.4 kg, jo matmenys - 54.2 x 20.6 x 24.0 cm.

Darbo taškai

Renkantis siurblį, reikia sudėti įsiurbimo aukštį, nuostolius įsiurbimo vamzdyje ir kojiniame vožtuve, pakilimą iki aukščiausio vandens tiekimo taško, tiekimo vamzdyno nuostolius ir pageidaujamą slėgį. Namo vandentiekiui dažnai skaičiuojamas apie 3.5 bar slėgis vartojimo vietoje. Jei svarbiausias tikslas yra aukštas slėgis, tinkamesnė būtų kitos kreivės versija. Jei svarbu vienu metu tiekti daug vandens keliems purkštuvams, ši versija tam pritaikyta geriau.

Kai vanduo yra giliau nei 9 m žemiau siurblio, paviršinis savisiurbis siurblys netinka. Tokiu atveju reikia rinktis giluminį siurblį.

Montavimo ir paleidimo sąlygos

Prieš pirmąjį paleidimą siurblio korpusą būtina pripildyti vandens per užpildymo angą. Sausoji eiga net ir trumpam gali sugadinti mechaninį sandariklį. Jei per maždaug 10 minučių siurblys neįsiurbia vandens, jį reikia sustabdyti, dar kartą pripildyti vandens ir patikrinti įsiurbimo vamzdžio sandarumą.

Įsiurbimo vamzdis negali būti siauresnis nei 1"1/4. Kadangi Pedrollo JSW3AL skirtas dideliam debitui, vamzdis turi būti platesnis, jei įsiurbimo aukštis viršija 4 m arba norima dirbti dideliu srautu. Kojinis vožtuvas turi būti bent 0.5 m žemiau vandens paviršiaus. Kai tiekimo pusėje vandens stulpas viršija 20 m, reikia įrengti atbulinį vožtuvą.

10 bar riba apima įėjimo slėgį ir paties siurblio sukuriamą slėgį. Siurbiamas vanduo turi būti švarus, chemiškai neagresyvus ir ne karštesnis nei +40 °C. Siurblys negali ilgai veikti esant uždarytai sklendei, o gresiant šalčiui iš jo reikia išleisti vandenį.

400 V tinkle varikliui reikalingas C charakteristikos apsaugos automatas, parinktas pagal 5.4 A vardinę srovę. Taip pat būtina patikrinti sukimosi kryptį. Siurblys skirtas nuolatiniam S1 darbui, jo apsaugos klasė - IP X4, o triukšmo lygis - 71 dB(A). Jei abejojate dėl darbo taško ar vamzdžių skersmens, parašykite mums - padėsime parinkti pagal Jūsų vandens šaltinį ir trasą.
