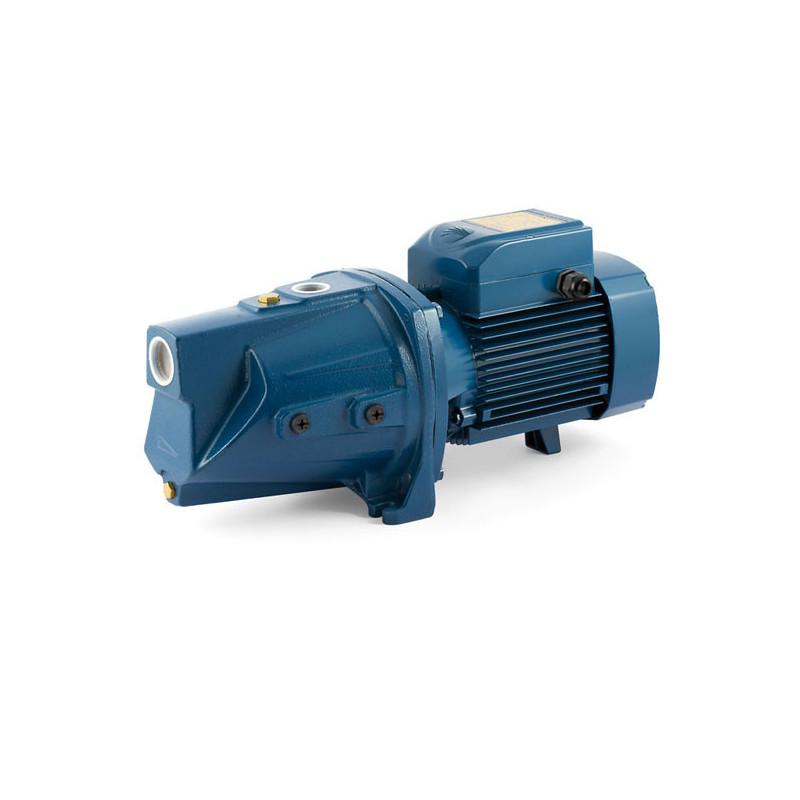

Sausai statomas horizontalus siurblys Pedrollo JSW3BL 400V

Pedrollo JSW 3BL - 1.5 kW trifazis 230/400 V savisiurbis JET siurblys, veikiantis 30-160 l/min srauto ir 46-24 m kėlimo aukščio intervale. Manometrinis siurbimo aukštis siekia iki 9 m, o didžiausias darbinis slėgis - 10 bar. Ši versija skirta dideliam debitui esant nedideliam slėgiui, todėl tinka laistyti keliais purkštuvais ir vandeniui iš vienos talpos į kitą perpumpuoti.

Kaip veikia Pedrollo JSW 3BL

Tai vienpakopis išcentrinis siurblys su ežektoriumi. Dalis darbaračio išstumiamo vandens grįžta per Venturi antgalį ir sukuria išretėjimą. Taip siurblys pašalina orą iš įsiurbimo vamzdžio ir gali siurbti vandens bei oro mišinį. Ši savybė naudinga imant vandenį iš tvenkinio, upelio, šulinio ar talpos, kai siurblys stovi paviršiuje.

Prieš pirmą paleidimą korpusą būtina pripildyti vandens. Savisiurbė konstrukcija nereiškia, kad siurblys gali pradėti veikti sausas. Sausa eiga gadina mechaninį sandariklį.

Pedrollo JSW 3BL pritaikytas didesniam srautui: jo darbo intervalas siekia 30-160 l/min, arba 1.8-9.6 m³/val. Tai praktiškas pasirinkimas, kai vienu metu veikia keli laistymo purkštuvai arba reikia sparčiau perkelti vandenį iš vienos talpos į kitą. Namo vandentiekiui, kuriam svarbus aukštas slėgis esant didesniam srautui, reikėtų rinktis kitokios kreivės siurblį.

Korpusas ir dangtis pagaminti iš ketaus su kataforezine danga. AISI 304 nerūdijančiojo plieno darbaratis ir AISI 431 velenas veikia kartu su technopolimero ežektoriumi. Įsiurbimo anga yra 1"1/4, tiekimo anga - 1". Siurblys sveria 25.7 kg, jo matmenys - 52.2 x 20.6 x 24.0 cm.

Darbo taškai

Lentelės duomenys galioja, kai siurbimo aukštis yra 0 m:

Kai vanduo neteka, siurblys pasiekia 51 m kėlimo aukštį. Tai nėra darbinis taškas, nes uždarius išėjimą debitas lygus nuliui.

Realioje sistemoje dalį kėlimo aukščio sunaudoja vandens pakėlimas iki siurblio ir vamzdyno pasipriešinimas. Skaičiuojant sistemą reikia sudėti siurbimo aukštį, nuostolius įsiurbimo vamzdyje ir kojiniame vožtuve, pakilimą iki aukščiausio taško, tiekimo vamzdyno nuostolius ir norimą slėgį. Namo sistemai paprastai skaičiuojama apie 3.5 bar, tačiau laistymo įrangos poreikis priklauso nuo purkštukų.

Jeigu vandens paviršius yra daugiau kaip 9 m žemiau siurblio, toks paviršinis savisiurbis siurblys netinka. Tokiu atveju reikia giluminio siurblio.

Montavimas ir eksploatavimas

Įsiurbimo vamzdis turi būti sandarus. Jo vidinis skersmuo negali būti mažesnis nei 1"1/4, o dirbant dideliu debitu arba kai siurbimo aukštis viršija 4 m, reikia platesnio vamzdžio. Per siauras vamzdis didina nuostolius, todėl siurblys nepasiekia lentelėje pateikto darbo taško.

Kojinį vožtuvą laikykite bent 0.5 m po vandeniu, kad į vamzdį nepatektų oro. Kai tiekimo pusėje vandens stulpas viršija 20 m, sumontuokite atbulinį vožtuvą. Įėjimo slėgio ir siurblio sukuriamo slėgio suma negali viršyti 10 bar.

Jei per maždaug 10 minučių siurblys neįsiurbia vandens, jį sustabdykite, dar kartą pripildykite korpusą ir patikrinkite įsiurbimo vamzdžio sandarumą. Ilgai nelaikykite siurblio veikiančio su uždaryta sklende.

Siurblys skirtas švariam vandeniui ir chemiškai neagresyviems skysčiams iki +40 °C. Montuokite jį horizontaliai, sausoje, vėdinamoje ir nuo oro sąlygų apsaugotoje vietoje. Gresiant šalčiui išleiskite vandenį.

400 V tinkle vardinė srovė siekia 3.7 A. Šiam trifaziam varikliui reikia pagal vardinę srovę parinkto C charakteristikos variklio apsaugos automato. Prijungęs siurblį elektrikas turi patikrinti sukimosi kryptį. Siurblys pritaikytas nuolatiniam S1 darbui, jo apsaugos klasė - IP X4, triukšmo lygis - 71 dB(A). Jei kyla abejonių dėl darbo taško ar vamzdžių skersmens, parašykite mums - padėsime įvertinti visą sistemą.
