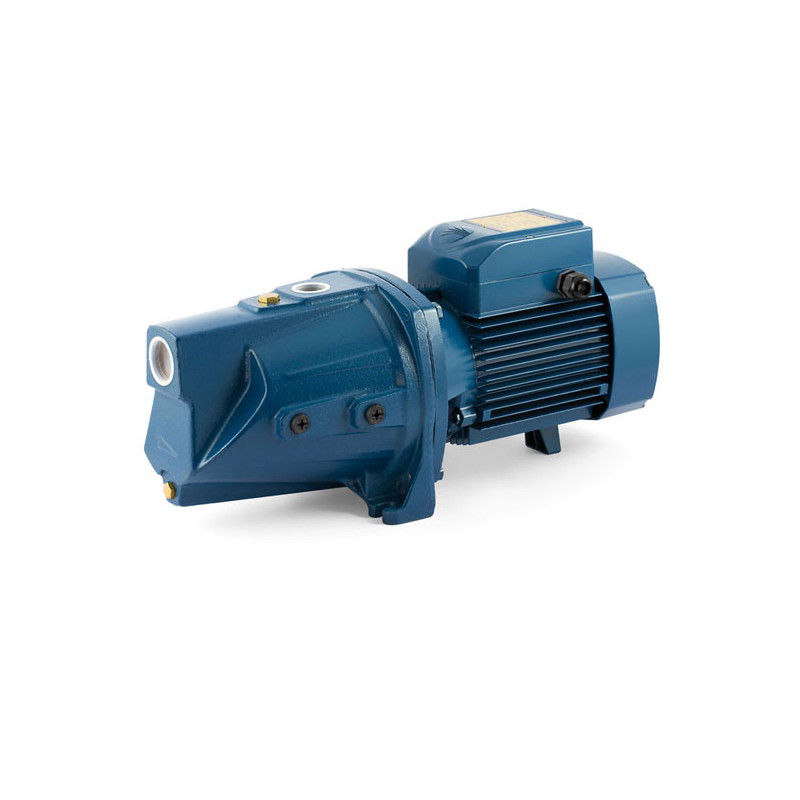

Sausai statomas horizontalus siurblys Pedrollo JSW3AM 400V

Pedrollo JSW 3AM yra 2.2 kW galios trifazis 230/400 V ketinis savisiurbis JET siurblys, kurio darbinis srauto intervalas siekia 20-120 l/min, o kėlimo aukštis šiame intervale - 70-40 m. Manometrinis siurbimo aukštis - iki 9 m, didžiausias darbinis slėgis - 10 bar. Šis modelis tinka sodybai, dviem namams, ūkiniams pastatams ir laistymui vienu metu.

Kaip veikia Pedrollo JSW 3AM

Tai vienpakopis išcentrinis siurblys su ežektoriumi, dar vadinamu Venturi antgaliu. Dalis darbaračio išstumto vandens grįžta per ežektorių, sukuria išretėjimą ir padeda iš įsiurbimo vamzdžio ištraukti ne tik vandenį, bet ir orą. Dėl to siurblys gali pats pašalinti vamzdyje likusį orą ir atkurti vandens tiekimą.

Prieš pirmą paleidimą siurblio korpusą vis tiek būtina pripildyti vandens. Savisiurbė konstrukcija nereiškia, kad siurblys gali pradėti veikti visiškai sausas.

Pedrollo JSW 3AM užtikrina slėgio ir debito balansą 20-120 l/min diapazone. Tai praktiška, kai vanduo vienu metu tiekiamas namui, ūkiniam pastatui ir laistymo sistemai arba keliems pastatams iš vieno šulinio. Kai svarbiausias labai didelis slėgis esant mažam debitui arba itin didelis laistymo srautas, reikia rinktis modelį su kitokia darbo kreive.

Korpusas ir dangtis pagaminti iš ketaus su kataforezine danga. Darbaratis pagamintas iš AISI 304, velenas - iš AISI 431 nerūdijančiojo plieno, o ežektorius - iš technopolimero. Įsiurbimo anga - 1 1/4", tiekimo anga - 1". Siurblys sveria 28.4 kg, jo matmenys - 54.2 x 20.6 x 24.0 cm.

Darbo taškai

Lentelės duomenys galioja, kai siurbimo aukštis yra 0 m:

Kai vanduo neteka, kėlimo aukštis siekia 78 m. Tačiau siurblio nereikėtų ilgai laikyti veikiančio su uždaryta sklende.

Realiame objekte iš lentelėje nurodyto kėlimo aukščio reikia atimti siurbimo aukštį ir vamzdyno nuostolius. Reikiamą kėlimo aukštį sudaro siurbimo aukštis, nuostoliai įsiurbimo vamzdyje ir kojiniame vožtuve, pakilimas iki aukščiausio taško, tiekimo vamzdyno nuostoliai ir norimas slėgis. Namui dažnai skaičiuojama apie 3.5 bar, tačiau tikslus poreikis priklauso nuo sistemos.

Jei vandens lygis yra daugiau kaip 9 m žemiau siurblio, paviršinis savisiurbis modelis netinka. Tokiu atveju reikia giluminio siurblio.

Montavimo ir naudojimo sąlygos

Įsiurbimo vamzdis turi būti visiškai sandarus ir ne siauresnis nei 1 1/4". Kai siurbimo aukštis didesnis nei 4 m arba reikia didelio debito, rinkitės platesnį vamzdį. Kojinis vožtuvas turi būti bent 0.5 m po vandeniu. Kai tiekimo pusėje susidaro didesnis nei 20 m vandens stulpas, montuojamas atbulinis vožtuvas.

Siurblį montuokite horizontaliai, sausoje, vėdinamoje ir nuo oro sąlygų apsaugotoje vietoje. Jis skirtas švariam vandeniui ir chemiškai neagresyviems skysčiams, kurių temperatūra neviršija +40 °C. Leistina aplinkos temperatūra taip pat siekia +40 °C. Didžiausias 10 bar darbinis slėgis apima slėgio įsiurbimo pusėje ir paties siurblio sukurto slėgio sumą.

Pedrollo JSW 3AM skirtas nuolatiniam S1 darbui. Variklio srovė esant 400 V įtampai yra 5.2 A, todėl būtinas pagal vardinę srovę parinktas C charakteristikos variklio apsaugos automatas. Prieš paleidžiant taip pat reikia patikrinti sukimosi kryptį.

Sausa eiga gadina mechaninį sandariklį. Jei pripildytas siurblys per maždaug 10 minučių neįsiurbia vandens, jį sustabdykite, patikrinkite įsiurbimo linijos sandarumą ir pripildykite iš naujo. Gresiant šalčiui, vandenį iš siurblio ir vamzdyno išleiskite. Jei abejojate dėl darbo taško ar vamzdžių skersmens, parašykite mums - padėsime parinkti tinkamą variantą pagal Jūsų sistemą.
