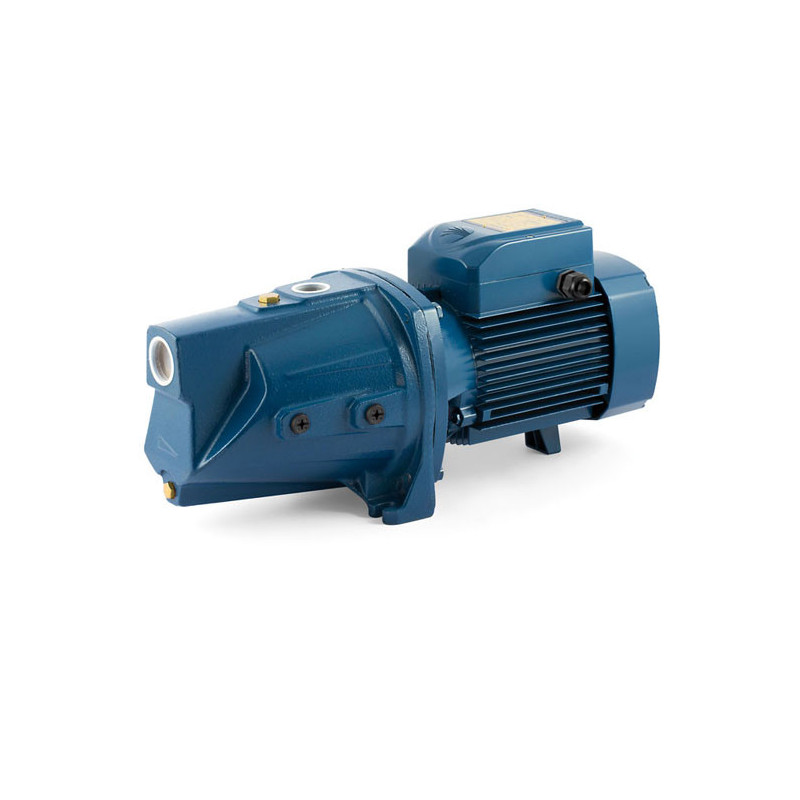

Sausai statomas horizontalus siurblys Pedrollo JSW3CH 400V

Pedrollo JSW 3CH - 1.1 kW galios trifazis 230/400 V savisiurbis JET siurblys, kurio darbo diapazonas yra 10-80 l/min, o kėlimo aukštis - 55-30 m. Manometrinis siurbimo aukštis siekia iki 9 m, didžiausias darbinis slėgis - 10 bar. Šis modelis skirtas didesniam slėgiui užtikrinti, kai vanduo tiekiamas toli, aukštai arba į kelis taškus.

Kaip veikia Pedrollo JSW 3CH

Tai vienpakopis išcentrinis siurblys su ežektoriumi. Dalis darbaračio išstumto vandens grįžta per Venturi antgalį, sukuria išretėjimą ir padeda iš įsiurbimo vamzdžio pašalinti orą. Dėl to siurblys gali įsiurbti vandens ir oro mišinį, tačiau prieš pirmą paleidimą jo korpusą vis tiek būtina pripildyti vandens.

H kreivė reiškia, kad šis variantas orientuotas į didesnį slėgį, o jo didžiausias srautas siekia 80 l/min. Jis tinka 2-3 aukštų namui, ilgai tiekimo linijai, laistymo sistemai arba situacijai, kai namas stovi aukščiau už šulinį. Jei reikia daugiau nei 80 l/min, šio modelio darbo diapazono nepakaks.

Lentelėje pateikti darbo taškai galioja, kai siurbimo aukštis yra 0 m:

Kai vanduo neteka, siurblys pasiekia 62 m kėlimo aukštį. Tai nėra darbinis taškas, nes uždarius tiekimą srauto nebelieka. Realiomis sąlygomis išėjime lieka mažiau slėgio: vertinant lentelėje pateiktas reikšmes, reikia atsižvelgti į siurbimo aukštį, įsiurbimo vamzdžio ir kojinio vožtuvo nuostolius, pakilimą iki aukščiausio taško bei tiekimo linijos pasipriešinimą.

Kaip įvertinti, ar modelio pakaks

Reikiamas kėlimo aukštis susideda iš kelių dalių: atstumo nuo vandens lygio iki siurblio, vamzdynų nuostolių, pakilimo iki aukščiausio vartojimo taško ir norimo slėgio. Namui dažnai skaičiuojama apie 3.5 bar, tačiau ilgai ar siaurai tiekimo linijai reikės papildomos atsargos.

Manometrinis siurbimo aukštis siekia iki 9 m. Jei vandens lygis yra giliau, paviršinis savisiurbis siurblys netiks. Taip pat svarbu vertinti ne šulinio gylį, o vertikalų atstumą nuo siurblio iki tikrojo vandens lygio darbo metu.

Pedrollo JSW 3CH turi ketinį korpusą ir dangtį su kataforezine danga. Darbaratis pagamintas iš AISI 304 nerūdijančiojo plieno, velenas - iš AISI 431, o ežektorius - iš technopolimero. Įsiurbimo anga yra 1 1/4", tiekimo anga - 1". Siurblys sveria 24.4 kg, jo matmenys - 52.2 x 20.6 x 24.0 cm. Triukšmo lygis siekia 71 dB(A). Pagamintas Italijoje.

Į ką atkreipti dėmesį montuojant

Įsiurbimo vamzdis turi būti visiškai sandarus, o jo skersmuo turi būti ne mažesnis nei 1 1/4". Kai siurbimo aukštis didesnis nei 4 m arba reikalingas didelis debitas, rinkitės didesnio skersmens vamzdį. Kojinį vožtuvą laikykite bent 0.5 m po vandeniu. Jei tiekimo pusėje vandens stulpas viršija 20 m, reikia atbulinio vožtuvo.

Prieš pirmą paleidimą pripildykite siurblio korpusą vandens. Sausa eiga net ir trumpam gali sugadinti mechaninį sandariklį. Jei per maždaug 10 minučių siurblys neįsiurbia vandens, jį sustabdykite, dar kartą pripildykite ir patikrinkite įsiurbimo linijos sandarumą.

400 V tinkle variklio srovė yra 3 A. Reikalingas pagal vardinę srovę parinktas C charakteristikos variklio apsaugos automatinis jungiklis, o prijungus būtina patikrinti sukimosi kryptį. Siurblys pritaikytas nuolatiniam S1 darbui, tačiau negalima jo ilgai laikyti veikiančio su uždaryta sklende. Skysčio ir aplinkos temperatūra gali siekti iki +40 °C. Gresiant šalčiui, iš siurblio reikia išleisti vandenį. Jei kyla abejonių dėl darbo taško ar vamzdyno, parašykite mums - padėsime įvertinti visą sistemą.
