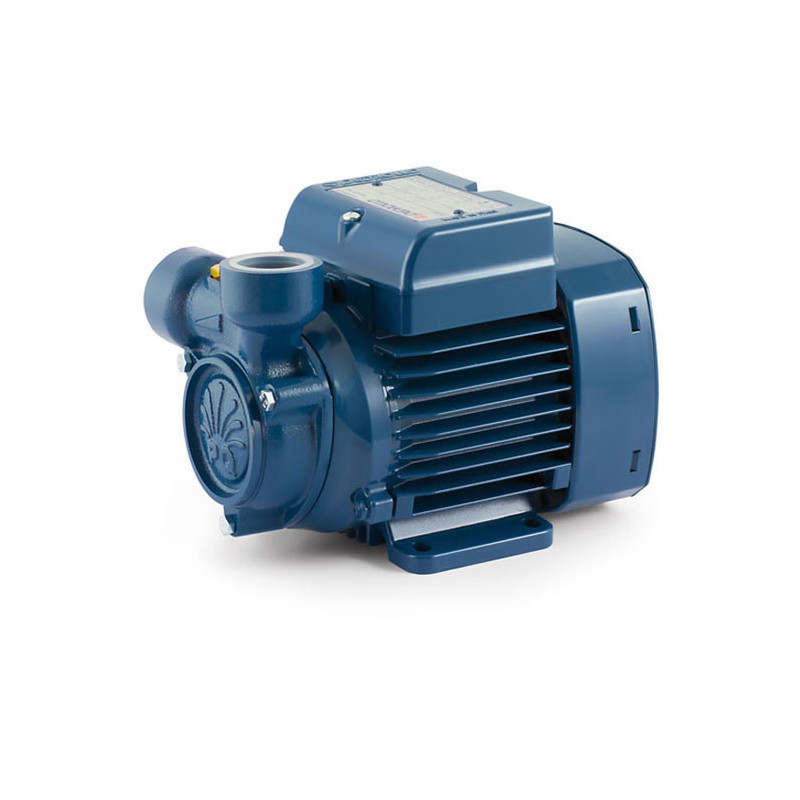

Sausai statomas horizontalus siurblys Pedrollo PQ200 400V

Pedrollo PQ200 - 1.5 kW trifazis 230/400 V periferinis siurblys, kuris, esant 5 l/min srautui, kelia vandenį iki 86 m, o didžiausias jo srautas siekia 80 l/min. Jis tinka namo vandens tiekimui ir laistymui, ūkiui ar ilgesnei vandens tiekimo linijai, kai svarbus didelis slėgis, tačiau nereikia labai didelio vandens kiekio.

Kaip veikia Pedrollo PQ periferinis siurblys

PQ200 žalvarinio darbaračio pakraštyje yra daug mažų radialinių mentelių. Vanduo juda kanalu aplink darbaratį, daug kartų grįžta prie mentelių ir kaskart gauna papildomos energijos. Taip 1.5 kW variklis sukuria didelį slėgį esant nedideliam srautui.

Šis veikimo principas turi aiškią ypatybę: didėjant vandens kiekiui, kėlimo aukštis mažėja. Pavyzdžiui, esant 5 l/min srautui, siurblys kelia vandenį iki 86 m, o pasiekus 80 l/min srautą lieka 10 m kėlimo aukštis. Todėl siurblio negalima rinktis vien pagal didžiausią kėlimo aukštį arba didžiausią srautą. Abu rodiklius reikia vertinti kartu.

Įsiurbimo anga įrengta korpuso šone, o išleidimo anga nukreipta į viršų. Toks išdėstymas patogus, kai įsiurbimo vamzdis horizontaliai ateina iš šulinio ar talpos. Trumpas, 322.5 mm ilgio korpusas taip pat padeda siurblį sutalpinti ribotoje erdvėje arba pakeisti seną PQ neperdarant viso vamzdyno.

Siurblio korpusas pagamintas iš ketaus, darbaratis - iš žalvario, velenas - iš AISI 431 plieno. Mechaniniame sandariklyje naudojamas grafitas, keramika ir NBR. Aliuminio kronšteine įrengta apsauga nuo užstrigimo, o gamintojas nurodo, kad nauja versija veikia 20 % tyliau.

Kaip įvertinti darbo tašką

Lentelėje nurodytas bendras manometrinis kėlimo aukštis, kai įsiurbimo aukštis yra 0 m. Jūsų sistemai reikalingą kėlimo aukštį sudaro įsiurbimo aukštis, pakilimas iki aukščiausio vandens naudojimo taško, vamzdžių pasipriešinimas ir norimas slėgis čiaupe ar laistymo linijoje.

Visas PQ200 darbo intervalas yra 5-80 l/min, arba 0.3-4.8 m³/val., o kėlimo aukštis šiame intervale kinta nuo 86 iki 10 m. Kai vanduo neteka, siurblys pasiekia 90 m kėlimo aukštį. Jei sistemai reikia daugiau kaip 80 l/min, reikėtų rinktis didesniam srautui skirtą siurblį.

Į ką atkreipti dėmesį montuojant

Prieš pirmą paleidimą Pedrollo PQ200 reikia užpildyti vandeniu. Užpildomas ir siurblio korpusas, ir visas įsiurbimo vamzdis. Vamzdžio gale montuojamas dugninis vožtuvas, panardintas bent 50 cm. Įsiurbimo linija turi būti sandari ir ne siauresnė už 1" siurblio angą, nes net nedidelis oro patekimas trukdo pakelti vandenį.

Manometrinis įsiurbimo aukštis gali siekti iki 8 m. Siurblys skirtas tik švariam vandeniui be smėlio ir kitų abrazyvinių dalelių. Jo negalima paleisti sausai, nes vanduo reikalingas mechaniniam sandarikliui.

Siurblys montuojamas horizontaliai, sausoje ir vėdinamoje patalpoje. Leistina skysčio temperatūra yra nuo -10 iki +60 °C, o aplinkos temperatūra - iki +40 °C. Esant šalčio rizikai, iš korpuso ir vamzdyno reikia išleisti vandenį. Kai vandens stulpas slėgio pusėje viršija 20 m, už siurblio montuojamas atbulinis vožtuvas.

Trifaziam 230/400 V varikliui vartotojas turi įrengti pagal vardinę srovę parinktą variklio apsaugos automatą ir patikrinti sukimosi kryptį. Vardinė srovė yra 8.3 A esant 230 V įtampai arba 4.8 A esant 400 V įtampai. Variklis pritaikytas nuolatiniam S1 režimui, jo izoliacijos klasė yra F, o apsaugos klasė - IPX4.

Didžiausias darbinis slėgis - 10 bar. Siurblys sveria 15.4 kg, jo aukštis - 211 mm. Pedrollo PQ200 pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
