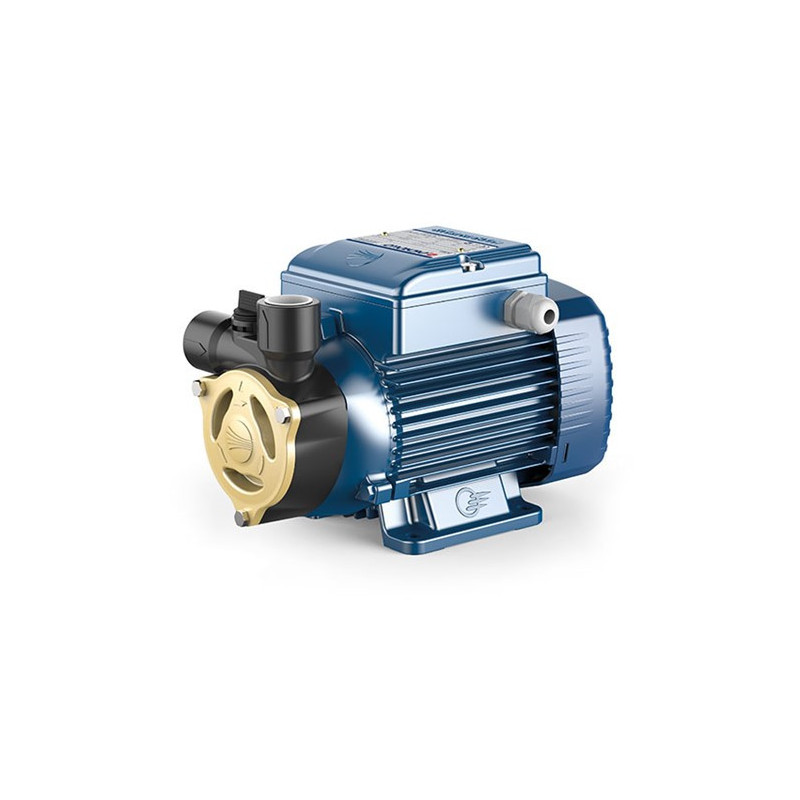

Sausai statomas horizontalus siurblys Pedrollo PQA90 400V

Pedrollo PQA90 - 0.75 kW trifazis 230/400 V periferinis siurblys, sukuriantis 86 m kėlimo aukštį esant 2 l/min srautui ir tiekiantis iki 38 l/min. Jis skirtas aukšto slėgio ir mažo srauto kontūrams, kuriuose cirkuliuoja švarus karštas vanduo, pavyzdžiui, aušinimo, oro kondicionavimo ir garinio lyginimo įrangoje.

Kaip veikia Pedrollo PQA90

Periferinio siurblio žalvarinio darbaračio pakraštyje yra daug mažų radialinių mentelių. Vanduo juda kanalu aplink darbaratį, daug kartų patenka tarp mentelių ir kaskart gauna papildomos energijos. Taip 0.75 kW variklis sukuria didelį slėgį esant palyginti mažam srautui.

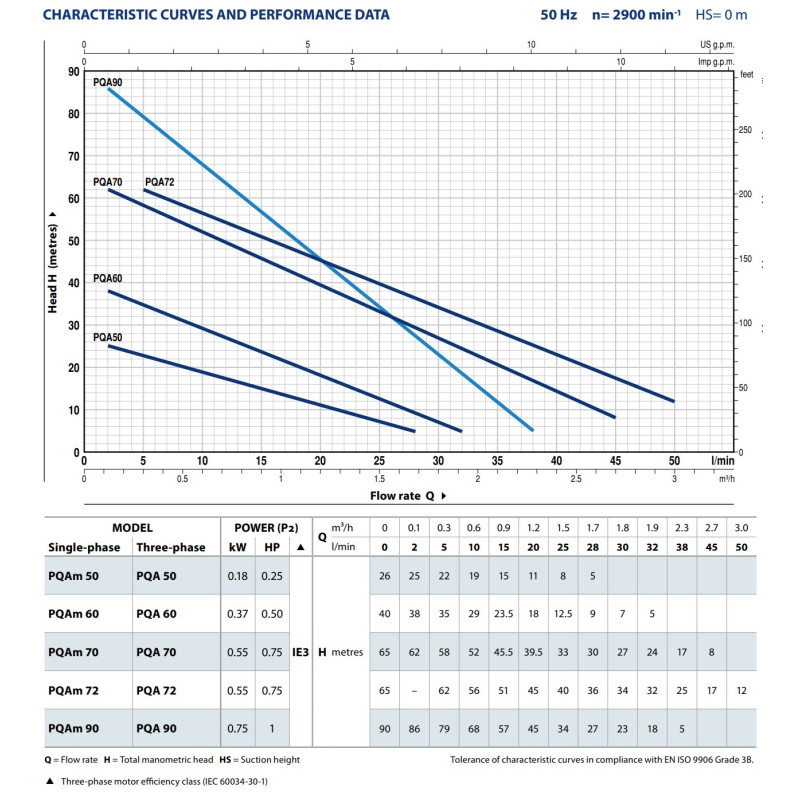

Ši veikimo schema taip pat paaiškina siurblio ribas: didėjant srautui, kėlimo aukštis greitai mažėja. Esant 2 l/min srautui, siurblys pasiekia 86 m kėlimo aukštį, esant 10 l/min - 64 m, o esant 38 l/min lieka 6 m. Kai vanduo neteka, kėlimo aukštis siekia 92 m. Todėl PQA90 parenkamas pagal konkretų darbo tašką, o ne vien pagal didžiausią slėgį.

Korpusas pagamintas iš PPS technopolimero su metaliniais srieginiais įdėklais. PPS nerūdija ir nesioksiduoja, todėl kontūras neužteršiamas rūdimis, galinčiomis atsirasti naudojant ketaus korpusą. Priekinis dangtis ir darbaratis pagaminti iš žalvario, o velenas - iš nerūdijančiojo plieno AISI 431. Silicio karbido, grafito ir NBR sandariklis pritaikytas skysčiams, kurių temperatūra yra nuo -10 iki +90 °C.

Siurblys turi 1/2" jungtis, jo ilgis yra 260 mm, aukštis - 179 mm, svoris - 9.7 kg. Tokie matmenys leidžia jį montuoti kompaktiškoje įrangoje ir uždaruose technologiniuose kontūruose.

Kaip pasirinkti pagal darbo tašką

Lentelėje nurodytas bendras manometrinis kėlimo aukštis, kai įsiurbimo aukštis yra 0 m. Reikiamą kėlimo aukštį sudaro įsiurbimo aukštis, pakilimas iki aukščiausio sistemos taško, vamzdžių ir jungčių pasipriešinimas bei įrangai būtinas slėgis. Leistinas manometrinis įsiurbimo aukštis - iki 8 m.

PQA90 darbo intervalas yra 2-38 l/min, arba 0.12-2.28 m³/val. Šis modelis tinka tuomet, kai svarbiausia yra didelis slėgis, o srauto reikia nedaug. Jei sistemai reikia daugiau kaip 38 l/min arba didesnio srauto išlaikant aukštą kėlimo aukštį, verta rinktis kitokios hidraulinės konstrukcijos siurblį.

Į ką atkreipti dėmesį montuojant

Pedrollo PQA90 nėra savisiurbis. Prieš pirmąjį paleidimą reikia vandeniu užpildyti siurblio korpusą ir įsiurbimo vamzdį. Be vandens siurblio paleisti negalima, nes mechaninis sandariklis aušinamas pumpuojamu skysčiu.

Siurblys skirtas švariam vandeniui ir kitiems nekoroziniams skysčiams be abrazyvinių dalelių. Didžiausias darbinis slėgis - 10 bar, leistina aplinkos temperatūra - nuo -10 iki +40 °C. Siurblį reikia montuoti horizontaliai, sausoje ir vėdinamoje vietoje.

Trifazis variklis veikia esant 230/400 V įtampai, jo srovė yra 4.2 A esant 230 V įtampai arba 2.4 A esant 400 V įtampai. Variklio apsaugos automatą pagal vardinę srovę įrengia naudotojas. Prijungus būtina patikrinti sukimosi kryptį. Variklis skirtas nuolatiniam S1 režimui, turi F izoliacijos klasę ir IPX4 apsaugą.

Pedrollo PQA90 pagamintas Italijoje. Jam suteikiama 24 mėn. garantija.
