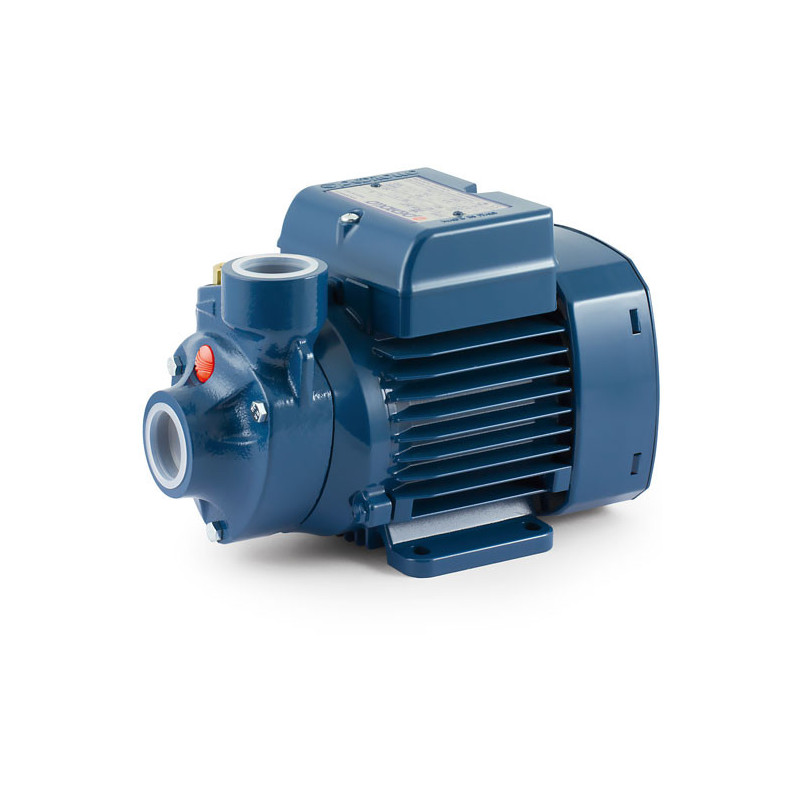

Sausai statomas horizontalus siurblys Pedrollo PK90 400V

Pedrollo PK90 yra 0.75 kW trifazis 230/400 V periferinis siurblys, pasiekiantis 82 m kėlimo aukštį esant 5 l/min srautui, o didžiausias srautas siekia 40 l/min. Jis tinka ilgai ar įkalnėn nutiestai laistymo linijai, aukštai esančiam vandens vartojimo taškui ir slėgiui palaikyti, kai vandens sunaudojama nedaug.

Kaip periferinis siurblys sukuria didelį slėgį?

Žalvarinio darbaračio pakraštyje yra daug mažų radialinių mentelių. Vanduo juda korpuso kanalu aplink darbaratį, daug kartų grįžta prie mentelių ir kiekvieną kartą gauna papildomos energijos. Dėl tokio veikimo principo nedidelės galios variklis gali sukurti didelį slėgį, tačiau srautas išlieka palyginti mažas.

Svarbu vertinti ne vien didžiausią kėlimo aukštį. Didėjant srautui, siurblio sukuriamas slėgis mažėja: esant 5 l/min srautui kėlimo aukštis siekia 82 m, o esant 40 l/min lieka 5 m. Kai vanduo neteka, siurblys pasiekia 90 m kėlimo aukštį. Šis rodiklis neapibūdina įprasto darbo taško, todėl siurblį reikia rinktis pagal vienu metu reikalingą srautą ir kėlimo aukštį.

Lentelėje pateiktas bendras manometrinis kėlimo aukštis, kai įsiurbimo aukštis yra 0 m. Jūsų sistemai reikalingą kėlimo aukštį sudaro įsiurbimo aukštis, pakilimas iki aukščiausio vandens vartojimo taško, vamzdžių pasipriešinimas ir norimas slėgis čiaupe ar laistymo linijoje.

PK90 darbo intervalas yra 5-40 l/min, arba 0.3-2.4 m³/val. Kai vienu metu reikia aprūpinti daug vandens vartojimo taškų, svarbesnis tampa našumas, todėl verta rinktis didesniam srautui skirtą siurblį.

Konstrukcija ir jungtys

Siurblys turi ketaus korpusą, žalvarinį darbaratį ir nerūdijančiojo plieno AISI 431 veleną. Silicio karbido, grafito ir NBR mechaninis sandariklis atskiria siurbiamą vandenį nuo variklio dalies. Aliumininiame variklio kronšteine įrengtas žalvarinis dangtelis su patentuota apsauga, padedančia išvengti darbaračio užstrigimo po prastovos.

Vanduo įsiurbiamas ašine kryptimi per priekinę 3/4" jungtį, o išleidžiamas per į viršų nukreiptą 3/4" jungtį. Siurblio ilgis yra 278 mm, aukštis 179 mm, svoris 10.3 kg. Didžiausias darbinis slėgis siekia 10 bar. Gamintojas nurodo, kad naujos versijos triukšmo lygis yra 20 % mažesnis.

Ką svarbu žinoti montuojant?

Prieš pirmą paleidimą Pedrollo PK90 reikia užpildyti vandeniu. Per pildymo angą pripildomas siurblio korpusas ir visas įsiurbimo vamzdis, o vamzdžio gale montuojamas dugninis vožtuvas. Jis turi būti panardintas bent 50 cm.

Įsiurbimo vamzdis negali būti siauresnis už siurblio angą. Jis turi būti sandarus ir kilti link siurblio nedideliu nuolydžiu, kad vamzdyje nesikauptų oras. Manometrinis įsiurbimo aukštis gali siekti iki 8 m.

Siurbkite tik švarų vandenį be smėlio. Abrazyvinės dalelės dilina darbaratį ir korpusą ties siaurais tarpais, todėl ilgainiui mažėja sukuriamas slėgis. Sausa eiga gadina mechaninį sandariklį. Jei šulinyje ar talpykloje vanduo gali pasibaigti, kartu su slėgio rele įrenkite elektroninę apsaugą nuo sausos eigos.

Siurblys montuojamas horizontaliai, sausoje ir vėdinamoje patalpoje. Siurbiamo skysčio temperatūra gali būti nuo -10 iki +60 °C, o aplinkos temperatūra gali siekti iki +40 °C. Esant šalčio rizikai, iš siurblio ir vamzdžių reikia išleisti vandenį. Kai slėgio pusėje vandens stulpas viršija 20 m, už siurblio montuojamas atbulinis vožtuvas.

Trifaziam varikliui vartotojas turi įrengti pagal vardinę srovę parinktą variklio apsaugos automatą ir patikrinti sukimosi kryptį. Srovė yra 4 A prijungus prie 230 V arba 2.3 A prijungus prie 400 V tinklo. Siurblys skirtas nuolatiniam S1 režimui, turi F izoliacijos klasę ir IPX4 apsaugą. Pedrollo PK90 pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
