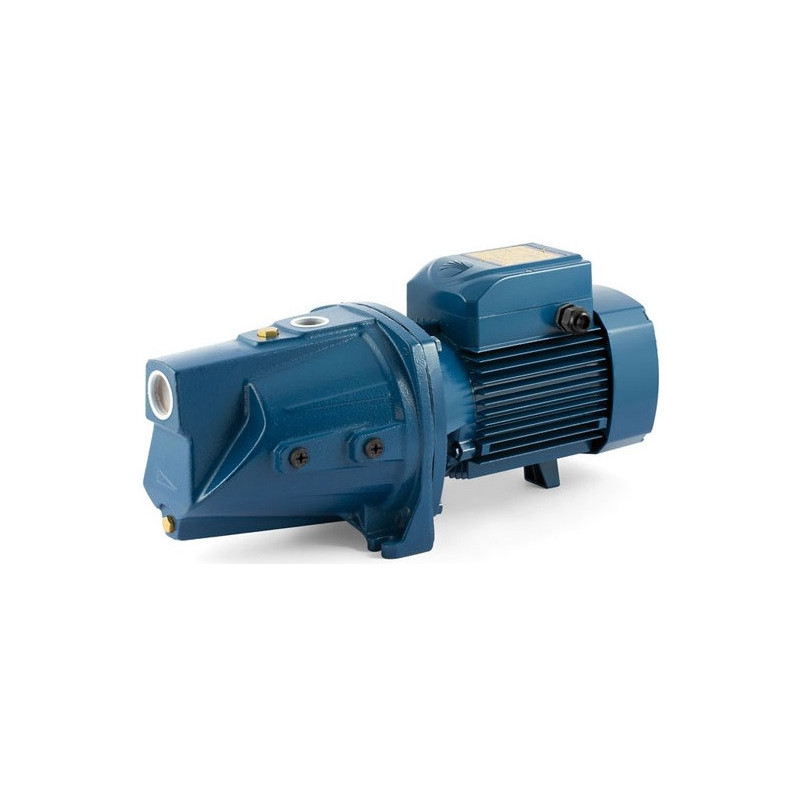

Sausai statomas horizontalus siurblys Pedrollo JSWm3AH 230V

Pedrollo JSWm3AH - 2.2 kW galios vienfazis 230 V savisiurbis JET siurblys, kurio darbo intervalas siekia 10-80 l/min, kėlimo aukštis - 88-52 m, manometrinis įsiurbimo aukštis - iki 9 m, o didžiausias darbinis slėgis - 10 bar. Jis skirtas sistemoms, kuriose svarbus didelis slėgis: ilgam tiekimo vamzdynui, aukščiau esančiai vartojimo vietai, 2-3 aukštų namui ar laistymo sistemai.

Kaip veikia Pedrollo JSWm3AH

Tai vienpakopis išcentrinis siurblys su ežektoriumi. Dalis darbaračio išstumto vandens grįžta per Venturi antgalį ir sukuria išretėjimą. Dėl to siurblys iš įsiurbimo vamzdžio pašalina orą, įtraukia vandenį ir gali tęsti darbą, kai vandenyje pasitaiko oro.

H versija pritaikyta dideliam slėgiui, kai srautas neviršija 80 l/min. Tai naudinga, kai šulinys yra žemiau namo, vanduo tiekiamas į aukštesnius aukštus arba iki vartojimo vietos nutiestas ilgas vamzdynas. Jei sistemai reikia daugiau kaip 80 l/min, reikėtų rinktis kitokios hidraulinės charakteristikos siurblį.

Kai įsiurbimo aukštis yra 0 m, Pedrollo JSWm3AH darbo taškai yra tokie:

Kai vanduo neteka, didžiausias kėlimo aukštis siekia 97 m. Tai nėra įprastas darbo taškas, nes uždarius sklendę srauto nelieka. Ilgai laikyti siurblį veikiantį tokiomis sąlygomis negalima.

Lentelėje pateiktos reikšmės galioja, kai įsiurbimo aukštis yra 0 m. Jei siurblys stovi aukščiau vandens paviršiaus, išėjime liekantį slėgį sumažina įsiurbimo aukštis ir vamzdyno nuostoliai.

Kaip įvertinti, ar šio siurblio pakaks

Reikiamą kėlimo aukštį sudaro:

• įsiurbimo aukštis;
• nuostoliai įsiurbimo vamzdyje ir kojiniame vožtuve;
• pakilimas iki aukščiausio vandens vartojimo taško;
• nuostoliai tiekimo vamzdyje, posūkiuose ir armatūroje;
• slėgis, kurio reikia vartojimo vietoje; namui dažnai numatoma apie 3.5 bar.

Svarbu vertinti ne tik didžiausią kėlimo aukštį, bet ir konkretų darbo tašką. Pavyzdžiui, jei sistemai reikia 60 l/min, skaičiuojant reikia naudoti 60.5 m, o ne 97 m reikšmę. Jei vanduo yra giliau kaip 9 m žemiau siurblio, šio tipo savisiurbis siurblys netinka. Tuomet reikia giluminio siurblio.

Konstrukcija ir prijungimas

Siurblio korpusas ir dangtis pagaminti iš ketaus bei padengti kataforeziniu būdu. Darbaratis pagamintas iš AISI 304, velenas - iš AISI 431 nerūdijančiojo plieno, o ežektorius - iš Noryl, formą ir tikslius tarpelius išlaikančio inžinerinio plastiko.

Įsiurbimo anga yra 1"1/4, tiekimo anga - 1". Siurblys sveria 28.4 kg, jo matmenys yra 54.2 x 20.6 x 24.0 cm, triukšmo lygis - 71 dB(A). Modelis skirtas nuolatiniam S1 darbui, jo apsaugos klasė - IP X4, izoliacijos klasė - F. Siurblys pagamintas Italijoje.

Į ką atkreipti dėmesį montuojant

Prieš pirmąjį paleidimą siurblio korpusą būtina pripildyti vandens per užpildymo angą. Net ir trumpalaikė sausoji eiga gali sugadinti mechaninį sandariklį. Jei per maždaug 10 minučių siurblys neįsiurbia vandens, jį reikia sustabdyti, iš naujo pripildyti vandens ir patikrinti įsiurbimo linijos sandarumą.

Įsiurbimo vamzdis turi būti ne siauresnis kaip 1"1/4. Kai įsiurbimo aukštis viršija 4 m arba reikia didelio debito, naudokite platesnį vamzdį. Kojinis vožtuvas turi būti bent 0.5 m po vandeniu. Kai vandens stulpas tiekimo pusėje viršija 20 m, ten montuojamas atbulinis vožtuvas.

2.2 kW vienfaziam varikliui reikalingas C charakteristikos variklio apsaugos automatas, parinktas pagal 12.7 A vardinę srovę. Siurblį montuokite horizontaliai, sausoje, vėdinamoje ir nuo oro sąlygų apsaugotoje vietoje. Skysčio ir aplinkos temperatūra gali siekti iki +40 °C. Gresiant šalčiui, iš siurblio išleiskite vandenį. Jei abejojate dėl darbo taško ar vamzdžių skersmens, parašykite mums - padėsime apskaičiuoti.
