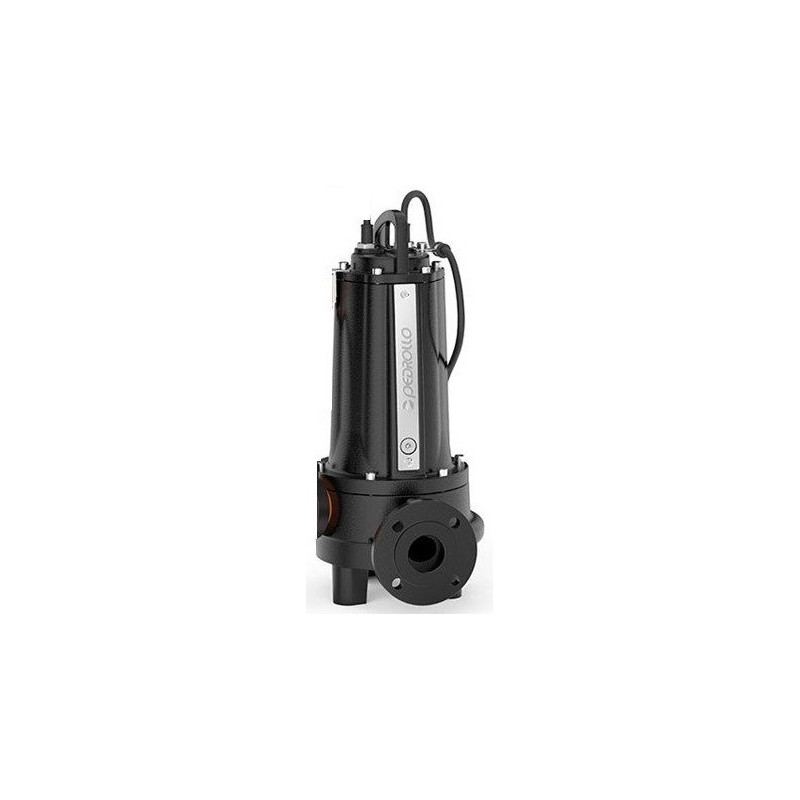

Fekalinis siurblys su smulkintuvu Pedrollo TRITUS TR 1.1

Pedrollo TRITUS TR 1.1 - 1.1 kW trifazis 400 V panardinamasis nuotekų siurblys su smulkintuvu, pasiekiantis iki 23 m kėlimo aukštį ir tiekiantis 50 l/min srautą esant 18.6 m kėlimo aukščiui. Nuotekos išstumiamos per 1¼" vidinio sriegio angą į mažo skersmens slėginį vamzdį. Šis modelis tinka vienam namui, kai srautas nėra didelis, tačiau linija ilga arba nuotekas reikia kelti aukštai.

Kaip veikia smulkintuvas

Prieš sparnuotės įėjimą sukasi grūdinto nerūdijančiojo plieno AISI 440C peilis. Jis susmulkina išmatas, popierių, pluoštus ir skudurų skiautes, o atvira technopolimerinė sparnuotė nuotekas slėgiu išstumia į vamzdį. Dėl tokios konstrukcijos siurbliui nereikia didelės laisvojo pratekėjimo angos.

Pedrollo TRITUS TR 1.1 pirmiausia pasirenkamas pagal reikalingą kėlimo aukštį. Pavadinime nurodomas 21.5 m kėlimas pasiekiamas esant 20 l/min srautui, o 23 m yra didžiausias kėlimo aukštis, kai išvadas uždarytas. Didėjant srautui, kėlimo aukštis mažėja, todėl realų darbo tašką reikia vertinti pagal visos slėginės linijos pasipriešinimą.

Smulkios sferinės dalelės gali būti iki 6.7 mm skersmens. Smulkintuvas nėra skirtas smėliui, žvyrui, metalo gabalams ar statybinėms atliekoms. Tokios dalelės gali užblokuoti arba sugadinti peilį. Pats smulkintuvas yra dylanti dalis, todėl jį reikia reguliariai tikrinti.

Siurblio korpusas ir variklio laikiklis pagaminti iš storo ketaus su kataforezine danga. Velenas yra nerūdijančiojo plieno, o dvigubas mechaninis sandariklis veikia alyvos kameroje. Siurblys sveria 23.1 kg, jo aukštis - 406 mm.

Darbo taškai

Šie duomenys padeda suprasti, kodėl neužtenka žiūrėti vien į didžiausią kėlimo aukštį. Pavyzdžiui, jei sistemai reikia 18 m kėlimo aukščio, siurblys tieks maždaug 50 l/min, o ne didžiausią 140 l/min srautą.

Smulkintuvas naudingas slėginėje kanalizacijoje, kai nuotekas reikia stumti aukštai arba ilga linija. Jei nuotekas reikia pakelti tik nedaug ir trumpu vamzdžiu nuvesti į savitakę sistemą, paprastai racionaliau rinktis siurblį su laisvuoju pratekėjimu. Slėginis vamzdis negali būti siauresnis už 1¼" siurblio angą, tačiau pernelyg platus vamzdis taip pat netinka, nes mažas srautas jame teka lėčiau, todėl gali kauptis nuosėdos.

Montavimas ir valdymas

Tai trifazis 400 V, 3 A modelis. Kartu pateikiamas siurblys su 10 m kabeliu, tačiau lygio jungiklių ir valdymo pulto nėra. Reikia valdymo skydo su trijų polių jungikliu-skyrikliu, rankiniu būdu atstatoma variklio perkrovos apsauga ir dviem lygio jungikliais, skirtais automatiniam paleidimui bei sustabdymui. Trečią jungiklį galima naudoti aukšto lygio aliarmui. Taip pat rekomenduojama 30 mA nuotėkio relė ir fazių kontrolė.

Prieš galutinai nuleidžiant siurblį būtina patikrinti jo sukimosi kryptį. Jei ji neteisinga, siurblys sukuria gerokai mažesnį slėgį. Kryptis pakeičiama sukeičiant dvi fazes. Naudojant dažnio keitiklį negalima leisti dažniui nukristi žemiau 85 % vardinės reikšmės.

Nuolatiniu S1 režimu veikiančio variklio korpusas turi būti apsemtas bent iki 300 mm lygio. Neapsemtas siurblys gali veikti ne ilgiau kaip 20 min. Siurblys išsiurbia skystį iki 85 mm nuo dugno, o šulinys turi būti bent 500 x 500 mm dydžio. Leidžiama iki 20 paleidimų per valandą. Siurblį galima montuoti ir gulsčiai, slėgio angą nukreipus į viršų arba į šoną.

Skysčio temperatūra gali siekti iki +40 °C, pH - nuo 5 iki 9, panardinimo gylis - iki 10 m. Sausa eiga draudžiama. Slėgio linijoje montuojamas atbulinis vožtuvas, paliekant tarpą tarp jo ir siurblio, taip pat uždarymo sklendė. Stacionariam montavimui galima naudoti atskirai įsigyjamą automatinio sujungimo komplektą su kreipiamosiomis.

Kas 3000 darbo valandų arba bent kartą per metus reikia patikrinti smulkintuvą, kabelį ir alyvą. Siurblys pagamintas Italijoje, garantija - 24 mėn.
