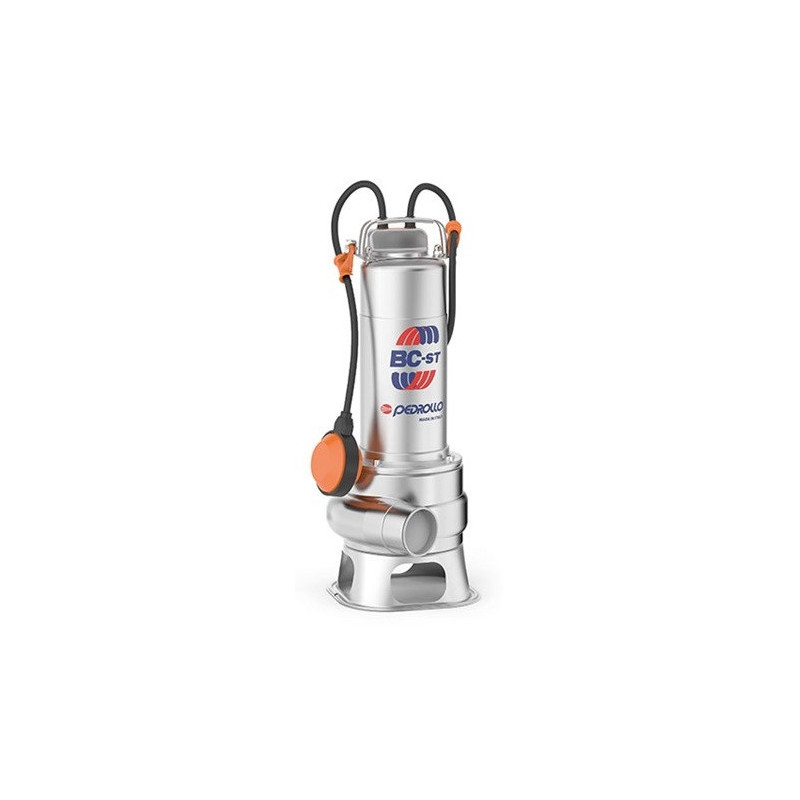

Pedrollo BC 20/50-ST - 1.5 kW panardinamas nuotekų siurblys, kurio našumas siekia 50-850 l/min, kėlimo aukštis - iki 16 m, o dvikanalė sparnuotė praleidžia iki Ø50 mm kietąsias daleles su trumpais pluoštais. Tai trifazis 400 V modelis, skirtas ilgai 2 colių trasai bei dviejų namų, nedidelio pastato, dirbtuvių ar ūkio siurblinei su valdymo skydu.
Kaip veikia Pedrollo BC 20/50-ST
Dvikanalėje sparnuotėje nuotekos teka dviem plačiais kanalais. Tokia hidraulika leidžia iš to paties variklio išgauti didesnį srautą ir slėgį nei sūkurinė sparnuotė, todėl gerai tinka ilgesnei trasai ar didesniam kėlimo aukščiui. Tačiau ilgi pluoštai, pavyzdžiui, skudurai, virvės ar didelis servetėlių kiekis, gali apsivynioti. Tokioms nuotekoms geriau rinktis kitokio veikimo siurblį.
Siurblys statomas vertikaliai ant lygaus šulinio dugno. Skystis įsiurbiamas per apačią ir išteka pro šone esančią 2 colių vidinio sriegio angą. Vamzdžio arba žarnos skersmuo negali būti mažesnis už šios angos skersmenį.
Pedrollo BC 20/50-ST neturi plūdės ir įmontuotos šiluminės apsaugos. Siurblį įjungia ir saugo valdymo skydas su variklio apsaugos automatu, kurio nustatymas 15 % viršija vardinę srovę, bei dviem lygio jungikliais. Trečią jungiklį galima skirti avariniam lygiui. Prieš galutinį montavimą reikia patikrinti sukimosi kryptį: pakėlus siurblį už rankenos ir trumpai jį įjungus, siurblio reakcijos kryptis turi būti pagal laikrodžio rodyklę, žiūrint iš viršaus. Sukantis priešinga kryptimi, siurblys pasiekia gerokai mažesnį srautą ir slėgį.
Variklį aušina siurbiamas skystis. Nuolatiniam S1 darbui skysčio lygis turi siekti bent 360 mm. Nusiurbus lieka apie 60 mm skysčio.

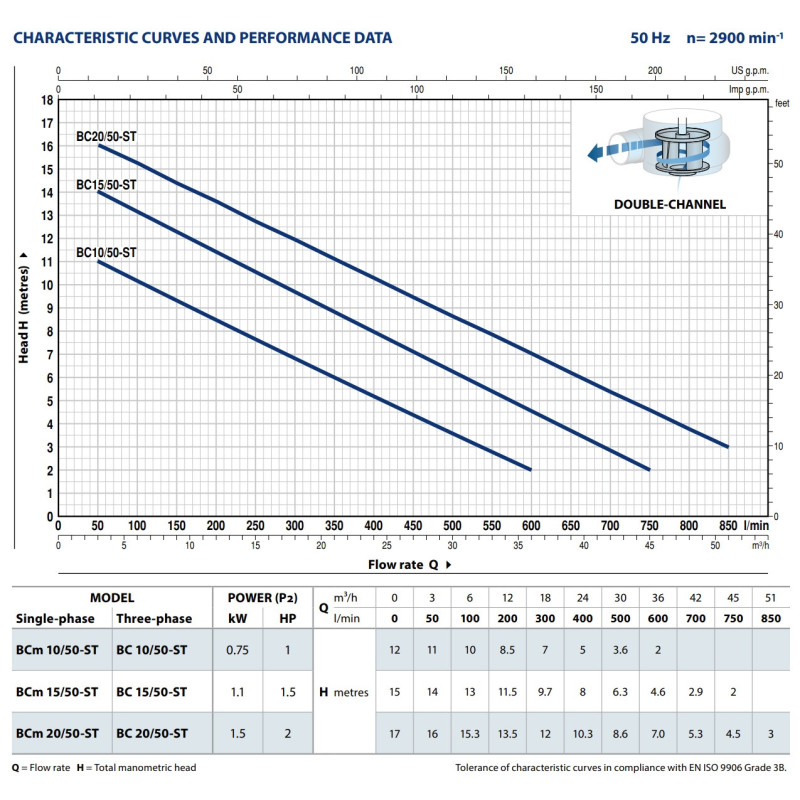

Apytiksliai darbo taškai, įskaičiavus nurodytą trasą:
- Keliant 5 m per 20 m ilgio 2 colių vamzdį - apie 382 l/min. 150 l darbinis tūris išsiurbiamas maždaug per 24 s.
- Keliant 3 m per 15 m ilgio 2 colių žarną - apie 469 l/min. 3 m³ talpa ištuštinama maždaug per 6 min.
- Keliant 8 m per 30 m ilgio 2 colių vamzdį - apie 271 l/min.

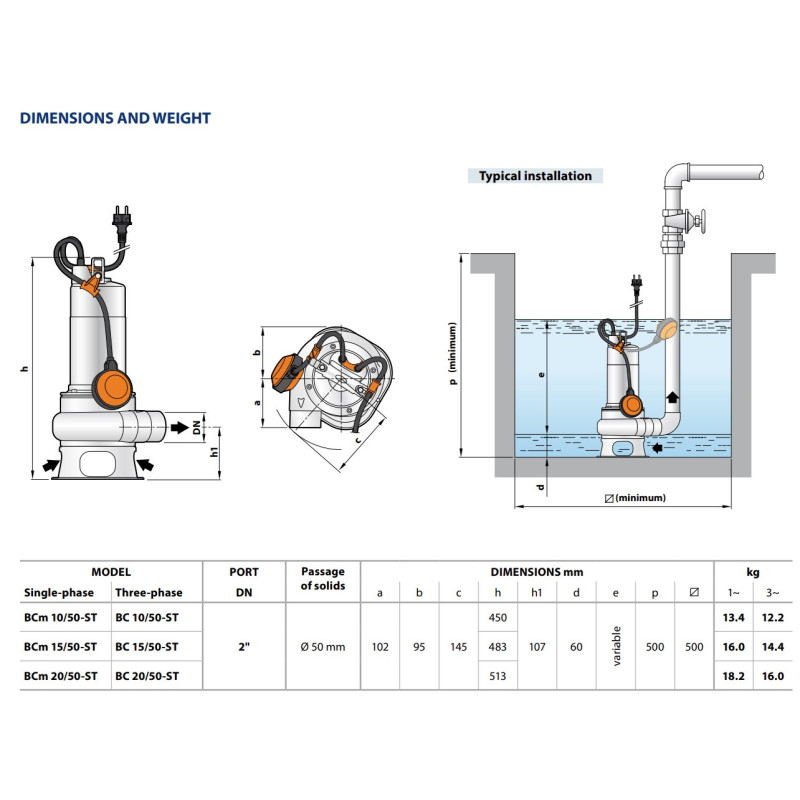

Korpusas, gaubtas ir mikroliejimo dvikanalė sparnuotė pagaminti iš AISI 304 nerūdijančio plieno, o velenas - iš AISI 431. Dviguba mechaninė sandarinimo pora veikia su alyvos kamera. Siurblio matmenys - Ø102 x 513 mm, svoris - 16.0 kg, kabelio ilgis - 10 m. Už kabelio siurblio kelti negalima - tam skirta rankena.
Hidraulika ir našumas tokie patys kaip analogiško ketaus konstrukcijos modelio, tačiau šis korpusas yra atsparesnis korozijai ir apie 3 kg lengvesnis. Atskirai galima įsigyti automatinio sujungimo komplektą su kojele ir kreipiančiosiomis. Siurblys nuleidžiamas iš viršaus, savo svoriu prisijungia prie kojelės, o techninei priežiūrai iškeliamas grandine, nelipant į šulinį.
Kaip pasirinkti
| Jūsų situacija | Ar tinka Pedrollo BC 20/50-ST |
|---|
| Siurblinė, 5 m kėlimo aukštis ir 20 m ilgio 2 colių vamzdis | Taip - apie 382 l/min |
| Septiko ar perpylimo šulinio išsiurbimas, 3 m kėlimo aukštis ir 15 m ilgio 2 colių žarna | Taip - 3 m³ per maždaug 6 min |
| 8 m kėlimo aukštis ir 30 m ilgio 2 colių vamzdis | Taip - apie 271 l/min |
| Šulinys siauresnis nei 500 x 500 mm | Ne - nepakaks vietos tinkamai įrengti ir prižiūrėti sistemą |
| Nuotekose daug smėlio, žvyro ar statybinio dumblo | Ne - abrazyvinės dalelės spartina sandariklių dėvėjimąsi |
| Nuotekose yra skudurų, virvių ar daug servetėlių | Nerekomenduojama - ilgi pluoštai gali apsivynioti |
| Reikia nusiurbti iki pat dugno | Ne - liekamasis lygis yra apie 60 mm |
Į ką atkreipti dėmesį
Siurbiamo skysčio temperatūra gali siekti iki +40 °C, o pH - 5-9. Didžiausias panardinimo gylis - 5 m, leidžiama iki 20 paleidimų per valandą. Sausa eiga draudžiama.
Šulinys turi būti bent 500 x 500 mm. Linijoje reikia įrengti atbulinį vožtuvą ir uždarymo sklendę, o skysčio greitis vamzdyje turi siekti bent 1 m/s, kad nesikauptų nuosėdos. Siurblys netinka degiems, toksiškiems ar ėsdinantiems skysčiams ir baseino cirkuliacijai. Vandens telkinyje, kuriame yra žmonių, jo nejunkite. Tokiose vietose maitinimo grandinėje būtina įrengti 30 mA nuotėkio relę.
Alyvos kamerą rekomenduojama patikrinti kas 2000 darbo valandų arba kas 2 metus. Jei gresia šaltis, siurblį reikia išimti arba ištuštinti sistemą. Pedrollo BC 20/50-ST pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
