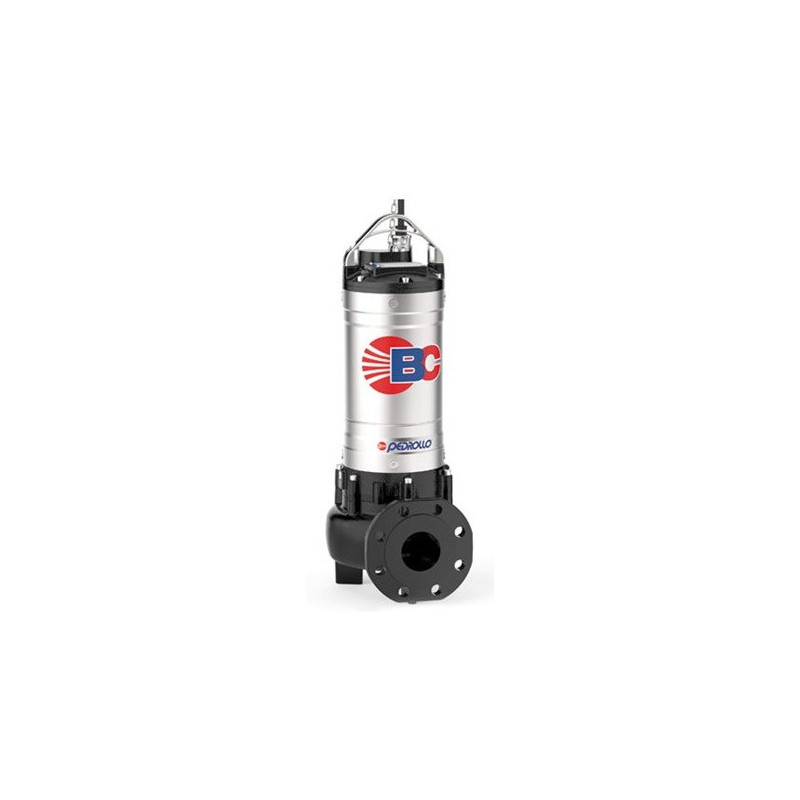

Pedrollo BC 40/50 - 3 kW, 400 V trifazis nuotekų siurblys, pumpuojantis 300-1800 l/min (18-108 m³/val.), keliantis iki 16 m ir praleidžiantis iki Ø50 mm daleles. DN80 PN10 flanšas ir didelis pralaidumas tinka lietaus bei paviršinėms nuotekoms, iškasoms ir požeminėms aikštelėms, kai svarbiau perkelti daug vandens su stambiomis dalelėmis, o ne pasiekti didelį slėgį.
Kaip veikia Pedrollo BC 40/50
Dvikanalėje ketaus sparnuotėje skystis teka dviem plačiais kanalais. Taip siurblys praleidžia iki Ø50 mm kietąsias daleles ir trumpus pluoštus, o su tuo pačiu varikliu pasiekia didesnį slėgį ir naudingumą nei sūkurinė sparnuotė. Tai racionalus pasirinkimas dumblui, kanalizacijos, lietaus ir paviršinėms nuotekoms. Ilgi pluoštai, pavyzdžiui, skudurai, virvės ar didelis servetėlių kiekis, gali apsivynioti aplink sparnuotę, todėl tokioms nuotekoms reikia kitokios hidraulikos.
Slėginė jungtis yra DN80 PN10, 3" flanšas su 8 x Ø18 mm skylėmis ir K160/D200 matmenimis. Tai svarbu numatyti projektuojant vamzdyną, atbulinį vožtuvą ir uždarymo sklendę.
Siurblys neturi plūdės ir kištuko. Jį valdo atskiras skydas su variklio apsauga ir dviem lygio jungikliais: vienas paleidžia, kitas sustabdo. Trečias jungiklis gali pranešti apie avarinį lygį. Įmontuotos šiluminės apsaugos laidininkus būtina prijungti prie tinkamo Pedrollo valdymo pulto, kitaip garantija negalioja. Prieš galutinį montavimą reikia patikrinti sukimosi kryptį, nes dėl atvirkštinės fazių tvarkos slėgis gali sumažėti perpus.
Galimi du montavimo būdai. Siurblį galima statyti ant kojų ir prijungti žarna arba vamzdžiu. Stacionarioje siurblinėje patogesnė atskirai įsigyjama automatinio sujungimo kojelė su kreipiančiosiomis: siurblys nuleidžiamas iš viršaus, savo svoriu prispaudžiamas prie jungties ir grandine ištraukiamas nelipant į šulinį.
Nuolatiniam S1 darbui variklis turi būti apsemtas bent 500 mm skysčio. Didžiausias panardinimo gylis - 10 m. DN80 linijoje, kai vamzdyno ilgis yra 40 m, o statinis kėlimas - 10 m, siurblys tiekia apie 693 l/min (42 m³/val.), kai bendras slėgis siekia apie 13.4 m. Kai statinis kėlimas yra 15 m, toje pačioje trasoje lieka apie 326 l/min (20 m³/val.), o bendras slėgis siekia apie 15.8 m. Projektuojant reikia išlaikyti 0.7-2.3 m/s greitį linijoje. Per didelis siurblys dažnai įsijunginės, sukels hidraulinius smūgius ir greičiau dėvės sistemą.
Korpusas, dvikanalė sparnuotė ir variklio dangtis pagaminti iš ketaus su epoksidine danga. Variklio gaubtas pagamintas iš AISI 304, velenas - iš AISI 431. Dvigubą mechaninių sandariklių porą saugo alyvos kamera. Siurblys sveria 58.1 kg, jo aukštis - 655 mm, kabelio ilgis - 10 m.
Kaip pasirinkti
| Jūsų situacija | Ar tinka Pedrollo BC 40/50 |
|---|
| Stacionari siurblinė su 400 V skydu ir DN80 linija | Taip - siurblys skirtas dideliam nuotekų srautui ir kelia iki 16 m |
| 40 m DN80 trasa, statinis kėlimas 10 m | Taip - apie 693 l/min arba 42 m³/val. |
| Siurblį reikia ištraukti nelipant į šulinį | Taip - su automatinio sujungimo kojele, kreipiančiosiomis ir grandine |
| 230 V maitinimas arba 500 x 500 mm šulinys | Ne - reikia 400 V ir bent 1000 x 1000 mm šulinio |
| Užlietas rūsys ar seklus vandens sluoksnis | Ne - S1 režimui būtinas bent 500 mm panardinimas |
| Nuotekose daug skudurų, virvių ar servetėlių | Ne - ilgi pluoštai gali apsivynioti aplink dvikanalę sparnuotę |
| Nuotekų kiekis nedidelis | Dažniausiai ne - trumpi darbo ciklai kenkia siurbliui ir sistemai |
Į ką atkreipti dėmesį
- Skysčio temperatūra - iki +40 °C, pH - 5-9.
- Šulinys turi būti bent 1000 x 1000 mm, darbo padėtis - vertikali.
- Leidžiama iki 20 paleidimų per valandą. Sausa eiga draudžiama.
- Reikia valdymo skydo, lygio jungiklių, atbulinio vožtuvo, uždarymo sklendės ir DN80 PN10 flanšinės jungties.
- Siurblį kelkite grandine arba keltuvu, niekada nekelkite už kabelio.
- Kas 3000 darbo valandų arba kasmet reikia išplauti siurblį, patikrinti izoliaciją ir pakeisti alyvą sandariklių kameroje.
- Kas 9000 valandų arba kas 3 metus rekomenduojama techninės priežiūros patikra. Kai nuotekose daug smėlio, priežiūrą atlikite dažniau.
- Kai gresia užšalimas, siurblį reikia išimti.
- Garantija - 24 mėn. Pedrollo BC 40/50 pagamintas Italijoje.
Galutiniam parinkimui svarbu vertinti ne vien didžiausią srautą, bet ir statinį kėlimą, vamzdyno ilgį, DN80 linijos nuostolius bei numatomą paleidimų dažnį.
