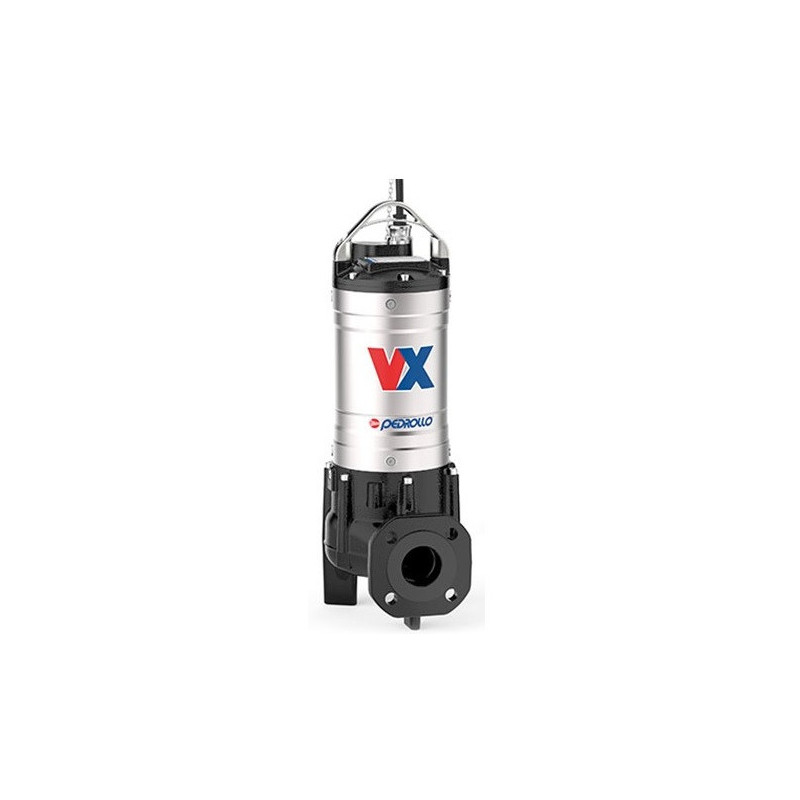

Pedrollo VX 40/65 - 3 kW, 400 V trifazis nuotekų siurblys, tiekiantis 200-1200 l/min (12-72 m³/val.), keliantis iki 15.6 m ir turintis DN65 PN10 flanšą bei Ø65 mm laisvą praeinamumą. Jis skirtas ūkio ar gamybos perpumpavimo stočiai su DN65 slėgine linija, kai nuotekose pasitaiko šiaudų, kraiko, skudurų ir kitų stambesnių priemaišų.
Kaip veikia Pedrollo VX 40/65
VORTEX sūkurinė sparnuotė įtraukta į korpuso gilumą. Ji įsuka skystį, todėl iki Ø65 mm dydžio kietosios dalelės praplaukia beveik neliesdamos sparnuotės menčių. Toks veikimo principas mažina užsikirtimo riziką, tačiau jo naudingumas mažesnis nei kanalinių sparnuočių. Nuotekų sistemoje tai sąmoningas pasirinkimas: svarbiau laisvas priemaišų pratekėjimas, o ne vien didžiausias hidraulinis efektyvumas.
Slėginė jungtis yra ne srieginė, o DN65 PN10 flanšinė: 2"1/2, 8 x Ø18 mm skylės, K145/D185. Į tai būtina atsižvelgti ruošiant vamzdyną, atbulinį vožtuvą ir uždarymo sklendę.
400 V variklis turi apvijoje įmontuotą šiluminę apsaugą. Siurblys tiekiamas be plūdės, o 10 m kabelis neturi kištuko. Jis valdomas atskiru skydu su variklio apsauga ir dviem lygio jungikliais: vienas paleidžia, kitas sustabdo. Trečias jungiklis naudojamas avariniam lygiui. Be šios automatikos siurblį galima valdyti tik rankiniu būdu. Prieš galutinai sumontuojant būtina patikrinti variklio sukimosi kryptį, nes neteisinga kryptis smarkiai sumažina srautą ir padidina srovę.
Pedrollo VX 40/65 galima pastatyti ant kojų ir prijungti prie žarnos ar vamzdžio. Patogesnis stacionarios stoties variantas - vertikalaus išėjimo automatinio sujungimo kojelė su kreipiančiosiomis, perkama atskirai. Siurblys nuleidžiamas kreipiančiosiomis, savo svoriu prispaudžiamas prie jungties, o techninei priežiūrai ištraukiamas grandine, nelipant į šulinį.

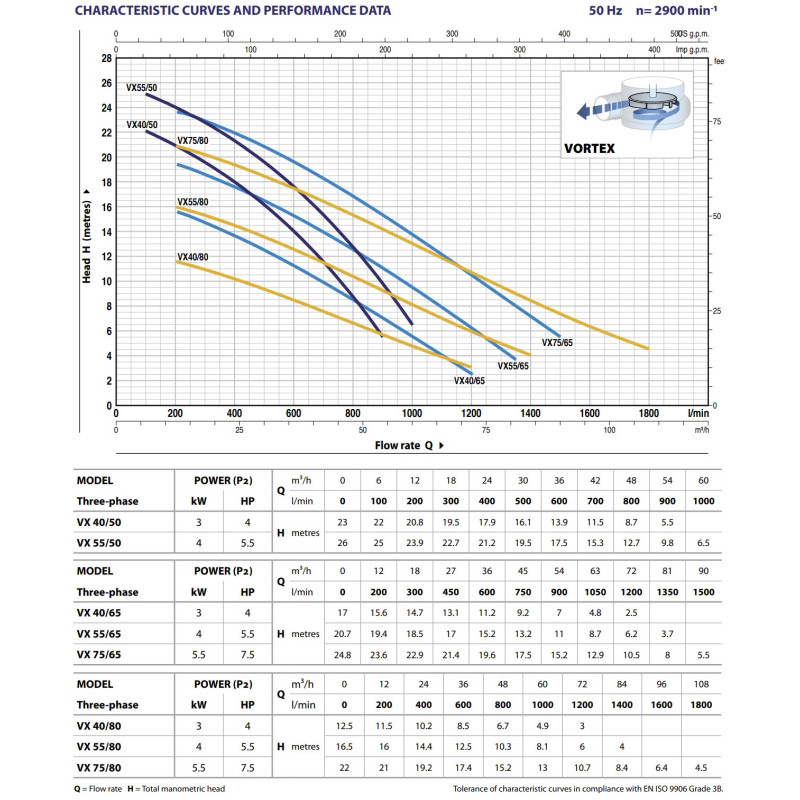

Variklį aušina siurbiamas skystis, todėl nuolatiniam S1 darbui reikia bent 500 mm panardinimo. Didžiausias panardinimo gylis - 10 m. Pavyzdžiui, DN65 linijoje, kai vamzdyno ilgis yra 40 m, statinis kėlimo aukštis - 8 m, o bendras darbinis slėgio aukštis su nuostoliais siekia apie 12.7 m, siurblys tiekia maždaug 475 l/min arba 28 m³/val. Linijoje rekomenduojamas 0.7-2.3 m/s tekėjimo greitis. Per didelio našumo siurblys dažnai įsijungia trumpam, sukelia hidraulinius smūgius, todėl sistemos elementai greičiau dėvisi. Leidžiama iki 20 paleidimų per valandą.
Korpusas, sparnuotė ir variklio dangtis pagaminti iš ketaus su epoksidine danga. Variklio gaubtas yra iš AISI 304 nerūdijančiojo plieno, velenas - iš AISI 431 nerūdijančiojo plieno. Dviguba mechaninė sandarinimo pora veikia alyvos kameroje. Siurblys sveria 54.0 kg, jo aukštis - 630 mm, todėl jam iškelti reikia grandinės arba keltuvo. Už kabelio kelti negalima.
Kaip pasirinkti
| Jūsų situacija | Ar tinka Pedrollo VX 40/65 |
|---|
| Ūkio ar gamybos siurblinė, 400 V skydas ir DN65 linija | Taip - esant 10 m kėlimo aukščiui tiekia apie 690 l/min (41.4 m³/val.) |
| Reikia ištraukti siurblį nelipant į šulinį | Taip - su vertikalaus išėjimo automatinio sujungimo kojele ir kreipiančiosiomis |
| 230 V instaliacija arba 500 x 500 mm šulinys | Ne - reikia 400 V ir bent 1000 x 1000 mm šulinio |
| Užlieta sekli patalpa | Ne - S1 režimu variklis turi būti apsemtas bent 500 mm |
| Ilga siaura linija, kurioje gausu pluoštinių atliekų | Ne - reikia kito tipo hidraulinės dalies |
| Nedidelis ir netolygus nuotekų kiekis | Dažniausiai ne - gali susidaryti per trumpi darbo ciklai |
Į ką atkreipti dėmesį
Siurbiamo skysčio temperatūra gali siekti iki +40 °C, o jo pH - 5-9. Darbo padėtis turi būti vertikali, o šulinio matmenys - bent 1000 x 1000 mm. Sausa eiga draudžiama. Siurblys netinka degiems, sprogiems, toksiškiems ar ėsdinantiems skysčiams ir sekliam drenažui.
Kas 3000 darbo valandų arba kartą per metus reikia išplauti siurblį, patikrinti hidraulinę dalį bei izoliacijos varžą ir pakeisti alyvą sandariklių kameroje. Kas 9000 darbo valandų arba kas 3 metus reikalinga serviso patikra. Jei nuotekose daug smėlio, techninę priežiūrą reikia atlikti dažniau. Gresiant šalčiui siurblį būtina išimti.
Pedrollo VX 40/65 pagamintas Italijoje, jam suteikiama 24 mėn. garantija. Galutinį modelio tinkamumą lemia ne vien didžiausias kėlimo aukštis, bet ir konkretus darbo taškas, vamzdyno ilgis, skersmuo bei vietiniai slėgio nuostoliai.
