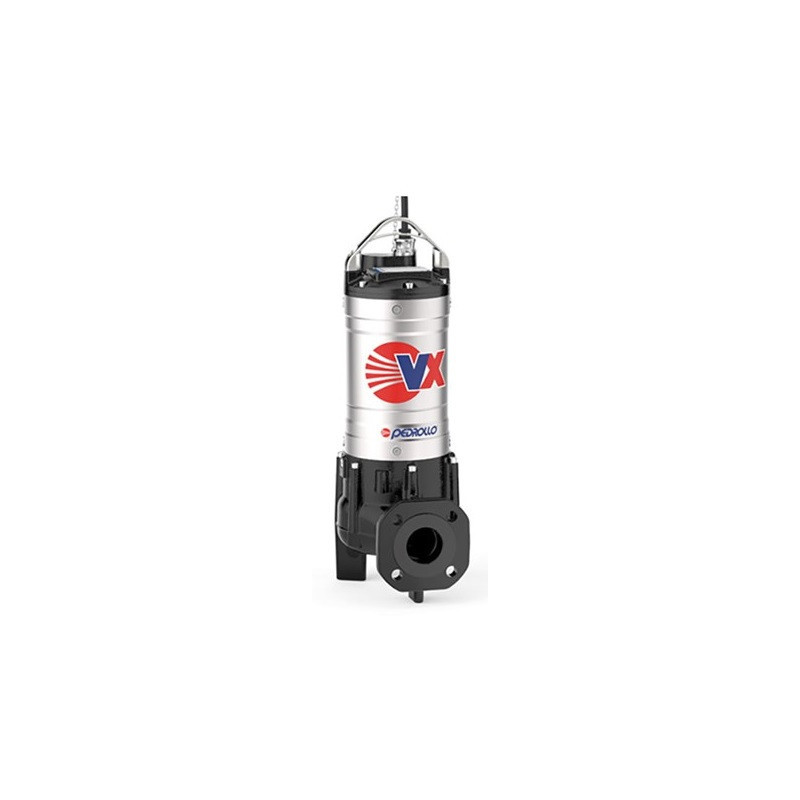

Pedrollo VX 40/80 - 3 kW, 400 V trifazis nuotekų siurblys, tiekiantis 200-1200 l/min (12-72 m³/val.), keliantis iki 11.5 m ir praleidžiantis iki Ø80 mm kietąsias daleles. DN80 PN10 flanšas pritaikytas stacionariai perpumpavimo stočiai, kur svarbiau praleisti stambias priemaišas, o ne sukurti didelį slėgį, pavyzdžiui, lietaus nuotekoms, tuneliams ar iškasoms.
Kaip veikia Pedrollo VX 40/80
VORTEX sparnuotė įtraukta į korpuso gilumą. Jos sukurtas sūkurys neša nuotekas ir kietąsias daleles per hidraulinę dalį, todėl iki Ø80 mm priemaišos gali praplaukti neliesdamos menčių. Tai mažina užstrigimo riziką. Tokio praeinamumo kaina - mažesnis naudingumas nei kanalinės sparnuotės, todėl šį modelį verta rinktis dėl pralaidumo, o ne dėl aukšto slėgio.
Slėginė jungtis yra DN80 PN10 flanšas, 3", su 8 x Ø18 mm angomis ir K160/D200 matmenimis. Tai ne srieginė jungtis, todėl vamzdyną, armatūrą ir automatinio sujungimo kojelę reikia projektuoti kaip flanšinę DN80 sistemą.
3 kW variklio apvijoje įmontuota šiluminė apsauga. Siurblys tiekiamas su 10 m kabeliu, tačiau be plūdės ir kištuko. Jį turi valdyti skydas su variklio apsauga ir dviem lygio jungikliais: vienas paleidžia, kitas sustabdo siurblį. Trečias jungiklis skirtas avariniam lygiui. Be šios automatikos siurblį galima valdyti tik rankiniu būdu. Prieš galutinai sumontuojant būtina patikrinti sukimosi kryptį.

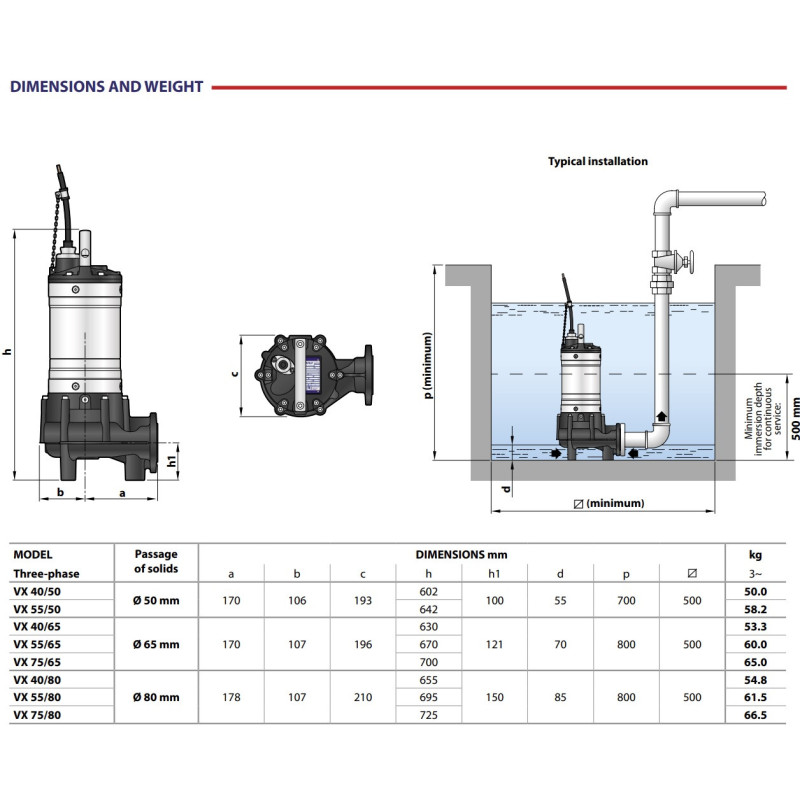

Pedrollo VX 40/80 galima statyti laisvai ant kojų ir prijungti prie žarnos ar vamzdžio. Stacionarioje siurblinėje praktiškesnė atskirai perkama automatinio sujungimo kojelė su 2" kreipiamosiomis ir vertikaliu išėjimu. Siurblys nuleidžiamas kreipiamosiomis, savo svoriu prispaudžiamas prie jungties, o atliekant techninę priežiūrą ištraukiamas grandine, nelipant į šulinį.

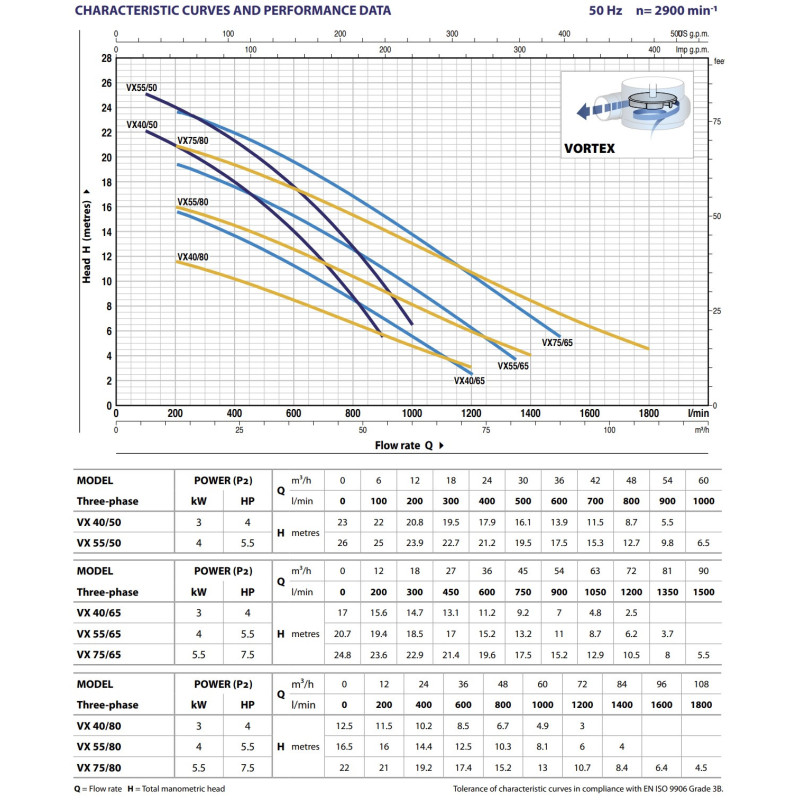

Variklį aušina aplink esantis skystis, todėl nuolatiniam S1 darbo režimui reikia bent 500 mm panardinimo. Didžiausias panardinimo gylis - 10 m. DN80 linijoje, kai jos ilgis yra 40 m, statinis kėlimo aukštis - 8 m, o bendras darbinis slėgio aukštis - apie 9.6 m, siurblys tiekia maždaug 465 l/min, arba 28 m³/val. Linijoje rekomenduojamas 0.7-2.3 m/s greitis. Per didelis siurblys dažnai įsijungia trumpiems ciklams ir gali sukelti hidraulinius smūgius, todėl negalima viršyti 20 paleidimų per valandą.
Korpusas, sparnuotė ir variklio dangtis pagaminti iš ketaus su epoksidine danga. Variklio gaubtas yra iš AISI 304 nerūdijančiojo plieno, velenas - iš AISI 431 nerūdijančiojo plieno. Du mechaninius sandariklius skiria alyvos kamera. Siurblys sveria 54.8 kg, jo aukštis - 655 mm.
Kaip pasirinkti
| Jūsų situacija | Ar tinka Pedrollo VX 40/80 |
|---|
| Stacionari 400 V siurblinė su DN80 linija, kur svarbus Ø80 mm praeinamumas | Taip - srautas 200-1200 l/min (12-72 m³/val.), kėlimas iki 11.5 m |
| DN80 linija yra 40 m ilgio, statinis kėlimo aukštis - 8 m | Taip - apie 465 l/min (28 m³/val.), kai bendras darbinis slėgio aukštis yra apie 9.6 m |
| Siurblį reikia ištraukti nelipant į šulinį | Taip - su atskirai perkama automatinio sujungimo kojele, kreipiamosiomis ir kėlimo grandine |
| 230 V maitinimas arba 500 x 500 mm šulinys | Ne - reikia 400 V maitinimo ir bent 1000 x 1000 mm šulinio |
| Užlieta sekli patalpa | Ne - S1 darbo režimui reikia bent 500 mm panardinimo |
| Mažas nuotekų kiekis ir reti pritekėjimai | Dažniausiai ne - galimi pernelyg trumpi darbo ciklai |
Į ką atkreipti dėmesį
- Skysčio temperatūra gali siekti iki +40 °C, leistinas pH - 5-9.
- Šulinys turi būti bent 1000 x 1000 mm, o siurblio darbo padėtis - vertikali.
- Reikalingas valdymo skydas, lygio jungikliai, atbulinis vožtuvas, uždarymo sklendė ir tinkama DN80 PN10 flanšinė jungtis.
- Sausa eiga draudžiama. Siurblio negalima kelti už kabelio - 54.8 kg sveriančiam įrenginiui reikia grandinės arba keltuvo.
- Kas 3000 darbo valandų arba kartą per metus reikia išplauti hidraulinę dalį, išmatuoti izoliacijos varžą ir pakeisti alyvą sandariklių kameroje. Kas 9000 darbo valandų arba kas 3 metus reikalinga serviso patikra. Jei nuotekose daug smėlio, priežiūrą atlikite dažniau.
- Siurblys netinka degiems, sprogiems, toksiškiems ar ėsdinantiems skysčiams. Kai gresia užšalimas, jį reikia išimti.
Pedrollo VX 40/80 pagamintas Italijoje, jam suteikiama 24 mėn. garantija. Tai tinkamas pasirinkimas didelio praeinamumo DN80 stočiai, kai projektinis darbo taškas neviršija 11.5 m kėlimo aukščio.
