Kospel WP-120 su GRW 2 kW tenu - horizontalus "bakas bake" tipo vandens šildytuvas, kurio faktinė talpa yra 130 l, apvalkalo galia - 27 kW, o vanduo nuo katilo iki 45 °C pašyla maždaug per 17 min. Jis tinka 5 žmonių namui, rytiniam naudojimo pikui ir atvirai kietojo kuro sistemai, taip pat gali veikti gravitacinėje sistemoje. Komplekte esantį teną, skirtą naudoti vasarą, įsukate patys.
Kaip veikia Kospel WP

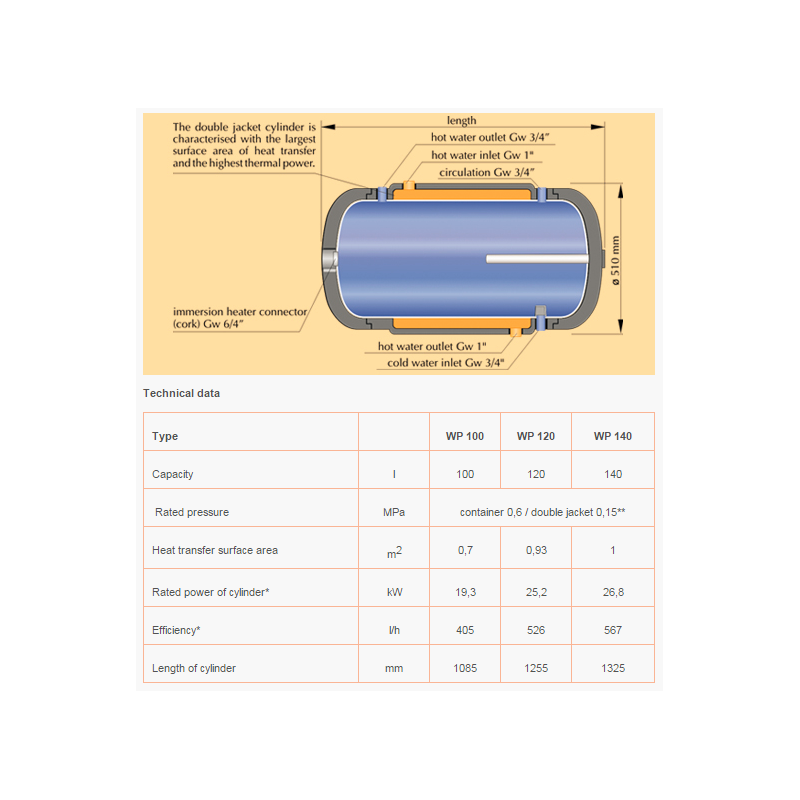

Katilo vanduo teka ne siauru vamzdžiu, o plačiu apvalkalu aplink buitinio vandens baką. Vidinio bako sienelės yra gofruotos, todėl šildymo plotas siekia 0.95 m². Šilumnešio padavimas jungiamas viršuje viename gale, o grąža - apačioje kitame gale. Taip susidaro priešpriešinis srautas, padedantis greitai perduoti šilumą vandeniui.
Deklaruojama apvalkalo galia yra 27 kW, kai šilumnešio temperatūra siekia 80 °C, o srautas - 2.5 m³/val. Tokiomis sąlygomis vanduo nuo 10 iki 45 °C pašyla maždaug per 15 min. Šis laikas apskaičiuotas pagal gamintojo duomenis. Iš pilno bako galima tikėtis maždaug 4-5 dušų iš eilės, tačiau tikrasis rezultatas priklausys nuo dušo srauto ir pasirinktos vandens temperatūros.
Platus apvalkalas turi mažą hidraulinį pasipriešinimą, todėl Kospel WP-120 galima naudoti gravitacinėje sistemoje be cirkuliacinio siurblio. Tam bako centras turi būti bent 1.5 m aukščiau už katilo centrą. Savaiminės cirkuliacijos metu srautas ir faktinė galia bus mažesni, nei nurodyta gamintojo lentelėje, todėl pašildymas gali trukti ilgiau.
Svarbi šios konstrukcijos riba - apvalkalo darbinis slėgis negali viršyti 3 bar. Vidinis buitinio vandens bakas atlaiko iki 6 bar slėgį. Dėl to modelis tinka atvirai kietojo kuro sistemai, tačiau netinka uždarai šildymo sistemai, jeigu jos slėgis viršija 3 bar.
Srauto sklaidytuvas šalto vandens įvade sumažina sluoksnių maišymąsi. Taip pat įrengta cirkuliacijos jungtis ir temperatūros rodiklis. 50 mm polistireninio putplasčio izoliacija riboja šilumos nuostolius iki 65 W, arba maždaug 1.6 kWh per parą. Energijos klasė - C. Plieninio bako vidų dengia keraminė emalė, o nuo korozijos papildomai saugo magnio anodas AMW.660.
Kaip pasirinkti
| Jūsų situacija | Ar tinka Kospel WP-120 |
|---|
| 5 žmonių šeima | Taip, ypač kai svarbus greitas pašildymas po rytinio naudojimo |
| 4 žmonių šeima, naudojanti vonią | Taip |
| Gravitacinė sistema be siurblio | Taip, jei bako centras yra bent 1.5 m aukščiau už katilo centrą |
| Atvira kietojo kuro sistema | Taip |
| Uždara sistema, kurioje slėgis šildymo pusėje viršija 3 bar | Ne, apvalkalo riba yra 3 bar |
| Vasarą katilas nenaudojamas | Taip, komplekte yra GRW 2 kW tenas |
| Nėra katilo, planuojamas tik elektrinis šildymas | Ne, tai pirmiausia netiesioginio šildymo bakas |
Į ką atkreipti dėmesį montuojant
Kospel WP-120 montuojamas tik horizontaliai. Komplekte yra du sieniniai laikikliai, tarp kurių turi būti 858 mm atstumas. Bakas ant jų guli, todėl jį galima pasukti jungtimis į kairę arba į dešinę. Tai leidžia pajungimo kryptį pritaikyti prie katilinės vamzdyno išdėstymo.
Bako ilgis yra 125 cm, skersmuo - 51 cm. Nuo sienos reikia palikti apie 40 mm. Prie jungčių galo būtina numatyti bent 450 mm, o prie anodo galo - bent 600 mm erdvės techninei priežiūrai. Tuščias bakas sveria 37 kg, pripildytas - apie 171 kg, todėl siena ir tvirtinimo elementai turi atlaikyti visą šį svorį.
Vandens ir cirkuliacijos jungtys yra G 3/4. Šilumnešio padavimas ir grąža - G 1, o elektriniam tenui skirta G 1 1/2 anga. Padavimo ir grąžos sukeisti negalima: padavimas jungiamas viršuje, o grąža - apačioje, priešingame gale.
Pildymo tvarka yra svarbi konstrukcijos saugumui. Pirmiausia pripildykite vidinį buitinio vandens baką ir tik tada šildymo apvalkalą. Buitinio vandens temperatūra negali viršyti 80 °C.
Ant šalto vandens įvado reikia sumontuoti pagal šilumos šaltinio galią parinktą 6 bar apsauginį vožtuvą. Jo komplekte nėra, o veikimą reikia patikrinti kas 14 dienų. Jei vandentiekio slėgis viršija 6 bar, būtinas slėgio reduktorius. Šildymo pusėje reikalingas 3 bar apsauginis vožtuvas.
Magnio anodą AMW.660 gamintojas nurodo tikrinti kas 12 mėn., o keisti kas 18 mėn. Vandens šildytuvas turi būti įrengtas neužšąlančioje patalpoje. Bakui suteikiama 4 metų, kitoms dalims - 2 metų garantija.
Elektrinis tenas GRW 2 kW komplekte
Kartu pateikiamas atskiroje dėžutėje supakuotas Kospel GRW-2.0 tenas su termostatu. Tai nėra gamykloje įmontuota elektrinė dalis. Teną reikia patiems įsukti vietoj G 1 1/2 kamščio. Bendras bako ir teno komplektas yra pigesnis nei abi dalys atskirai.
Teno galia - 2 kW, maitinimas - 230 V, srovė - 8.7 A. Panardinamos dalies ilgis yra 290 mm, o termostato temperatūrą galima reguliuoti 5-60 °C ribose. Apsauginis išjungiklis suveikia pasiekus 77 °C temperatūrą. Tenas sveria 0.82 kg, jam suteikiama 24 mėn. garantija.
Montuojant reikia išleisti vandenį, išsukti kamštį, įsukti teną ir patikrinti jungties sandarumą. Jutiklio vamzdelis nuo teno turi būti nutolęs bent 2 mm. Po montavimo pirmiausia pripildomas vidinis bakas, tada apvalkalas. Teną galima įjungti tik visiškai pripildžius baką. Pagal gamintojo instrukciją jis jungiamas į įžemintą kištukinį lizdą. Maitinimo laidas su kištuku yra komplekte.
Naudojant vien elektrą, vanduo iki 45 °C pašyla maždaug per 3 val. 35 min. Šis laikas apskaičiuotas. Praktinė schema paprasta: šildymo sezono metu vandenį greitai ruošia katilas, o vasarą tą pačią užduotį perima tenas. Katilas ir tenas bendro valdymo neturi.
