Kospel WP-100 su GRW 2 kW tenu turi 109 l faktinę talpą, 20 kW šilumokaitį, o šildant katilu iki 45 °C įšyla maždaug per 17 min. Toks greitas atsistatymas leidžia 4 žmonių šeimai išsiversti su palyginti nedideliu baku. Modelis tinka ir gravitacinei sistemai be cirkuliacinio siurblio. GRW-2.0 tenas pateikiamas atskiroje dėžutėje, o naudotojas jį įsuka pats.
Kaip veikia Kospel WP

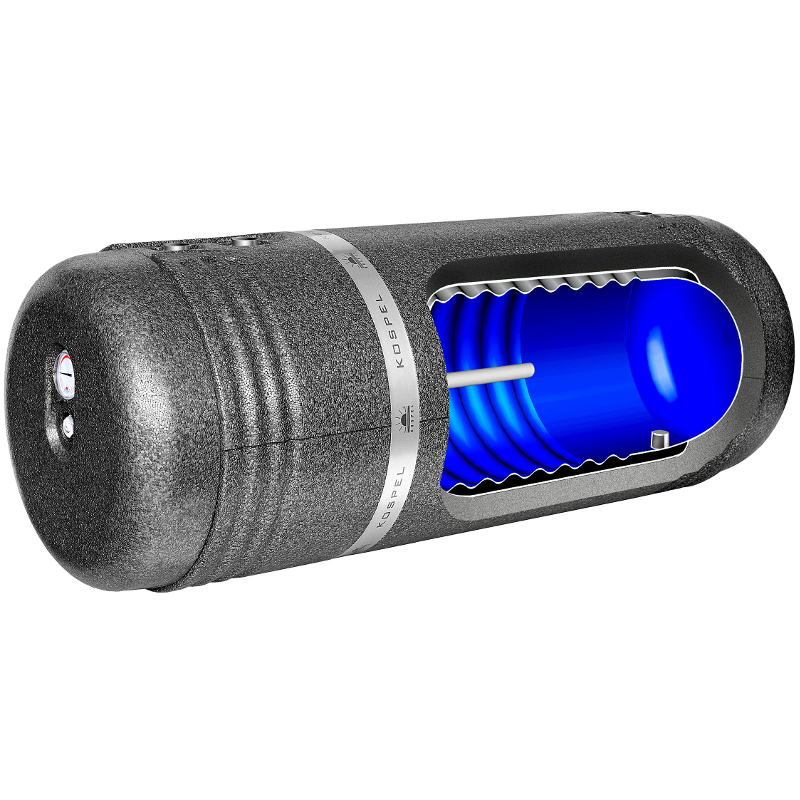

Tai horizontalus netiesioginio šildymo boileris, kuriame veikia "bakas bake" principas. Katilo vanduo teka plačiu išoriniu apvalkalu ir apgaubia buitinio vandens baką. Gofruotos vidinio bako sienelės padidina šilumos perdavimo plotą, todėl vanduo įšyla sparčiai.
Šilumokaičio plotas siekia 0.75 m², o deklaruojama galia - 20 kW, kai šilumnešio temperatūra yra 80 °C, srautas - 2.5 m³/val., įeinančio vandens temperatūra - 10 °C, o ruošiamo vandens - 45 °C. Tokiomis sąlygomis visas bakas iki 45 °C įšyla maždaug per 17 min. Šis laikas yra apskaičiuotas. Pilno bako pakanka maždaug 4 dušams iš eilės, tačiau tikrasis rezultatas priklauso nuo dušo srauto ir pasirinktos temperatūros.
Platus apvalkalas turi mažą hidraulinį pasipriešinimą, todėl gali veikti su savaimine cirkuliacija. Tokiu atveju bako centras turi būti bent 1.5 m aukščiau už katilo centrą. Cirkuliacinio siurblio nereikia, tačiau savaiminis srautas bus mažesnis, todėl reali šildymo galia taip pat nepasieks laboratorinėmis sąlygomis nurodytų 20 kW.
Svarbi šios konstrukcijos riba - išorinis apvalkalas atlaiko ne didesnį kaip 3 bar slėgį. Vidinis buitinio vandens bakas skirtas iki 6 bar slėgiui. Todėl uždaroje šildymo sistemoje pirmiausia reikia įvertinti slėgį, o šildymo pusėje įrengti 3 bar apsauginį vožtuvą.

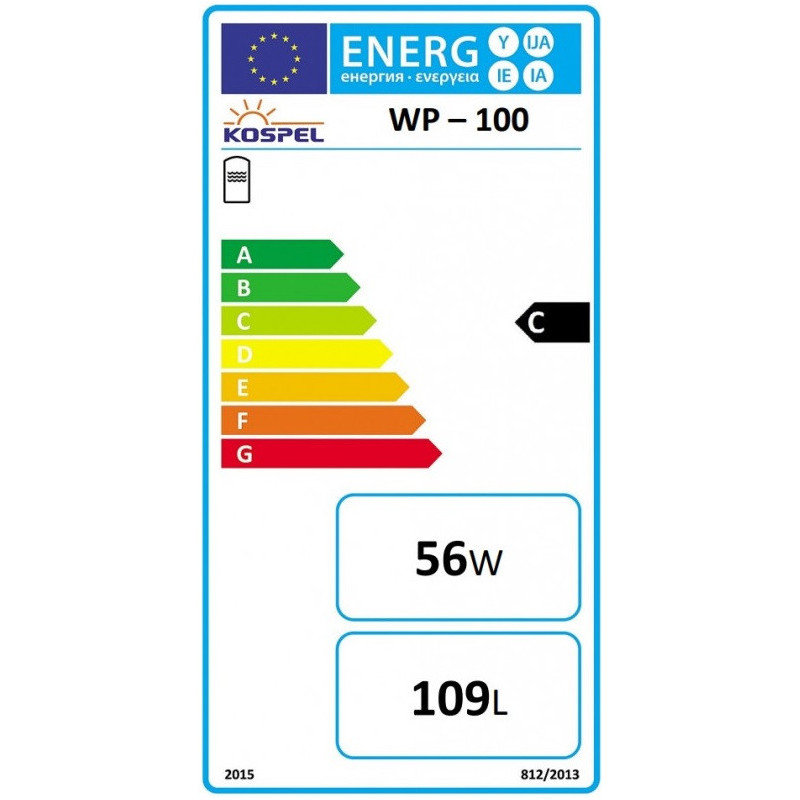

Šalto vandens įvade esantis srauto sklaidytuvas mažina šalto ir jau pašildyto vandens maišymąsi. Taip pat įrengta cirkuliacijos jungtis ir temperatūros rodiklis. 50 mm polistireninio putplasčio izoliacija padeda apriboti šilumos nuostolius iki 56 W, arba maždaug 1.3 kWh per parą. Energijos klasė - C.
Plieninį vidinį baką nuo korozijos saugo keraminė emalė ir magnio anodas AMW.400.
Kaip pasirinkti
| Jūsų situacija | Ar tinka šis Kospel WP-100 |
|---|
| 4 žmonių šeima | Taip, ypač kai svarbus greitas atsistatymas |
| 3 žmonės ir naudojama vonia | Taip |
| Gravitacinė sistema be siurblio | Taip, jei bakas yra bent 1.5 m aukščiau už katilo centrą |
| Atvira kietojo kuro sistema | Taip |
| Uždara sistema, kurios šildymo pusėje slėgis viršija 3 bar | Ne |
| Vasarą katilas nenaudojamas | Taip, komplekte yra GRW-2.0 tenas |
Į ką atkreipti dėmesį
Kospel WP-100 montuojamas tik horizontaliai ant dviejų komplekte esančių sieninių laikiklių. Bakas ant jų guli, todėl galą su jungtimis galima nukreipti į kairę arba į dešinę. Atstumas tarp laikiklių - 688 mm. Pats įrenginys yra 108 cm ilgio ir 51 cm skersmens.
Tuščias bakas sveria 31.5 kg, o pripildytas - apie 144 kg, todėl siena ir tvirtinimo elementai turi atlaikyti visą apkrovą. Nuo sienos reikia palikti apie 40 mm, prie galo su jungtimis - bent 450 mm, o prie anodo galo - bent 600 mm. Šios vietos reikės prijungimo ir priežiūros darbams.

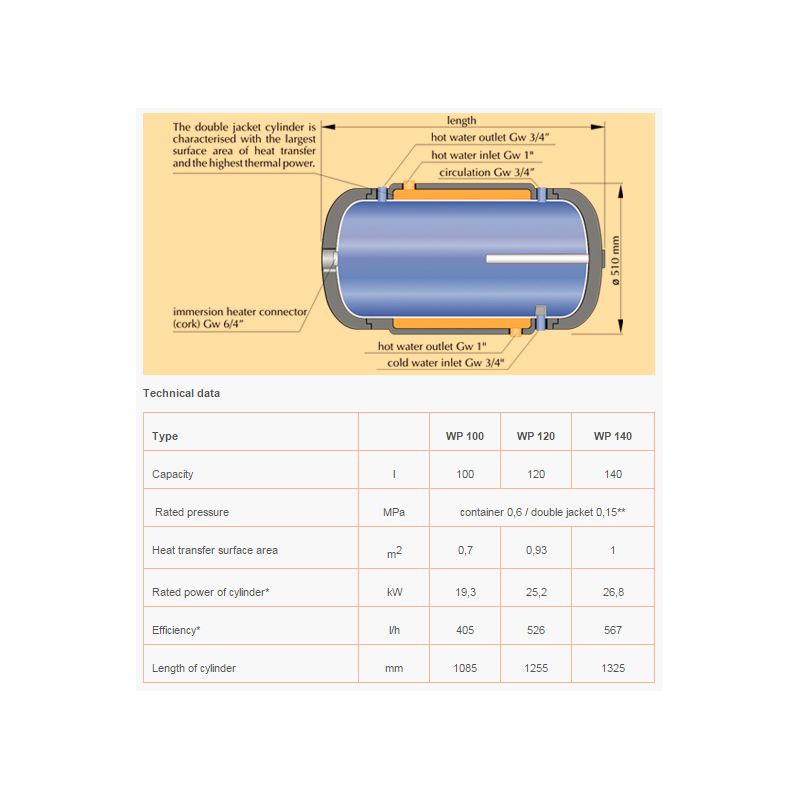

Jungtys išdėstytos taip:
- G 3/4 - šaltam ir karštam vandeniui bei cirkuliacijai;
- G 1 - šilumnešio tiekimui viršuje ir grįžtamajai linijai apačioje, kitame gale;
- G 1 1/2 - elektriniam tenui.
Šilumnešio tiekimo ir grįžtamosios linijos jungčių sukeisti negalima, nes taip būtų pažeista numatyta tekėjimo kryptis.
Pildymo tvarka taip pat svarbi: pirmiausia pripildomas vidinis buitinio vandens bakas, tik tada - išorinis apvalkalas. Didžiausia leidžiama vandens temperatūra - 80 °C. Įrenginys turi stovėti neužšąlančioje patalpoje.
6 bar apsauginio vožtuvo komplekte nėra. Jį reikia sumontuoti ant šalto vandens įvado ir parinkti pagal šilumos šaltinio galią. Vožtuvo veikimą reikia patikrinti kas 14 dienų. Jei vandentiekio slėgis viršija 6 bar, būtinas slėgio reduktorius.
Magnio anodą AMW.400 reikia tikrinti kas 12 mėn. ir keisti kas 18 mėn. Bakui taikoma 4 metų, o kitoms dalims - 2 metų garantija.

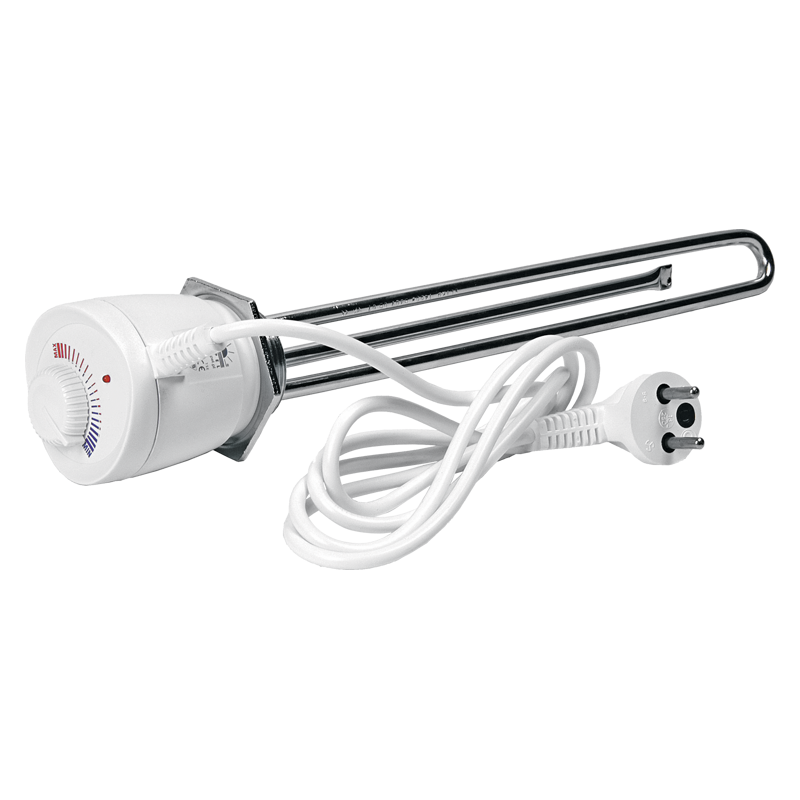

Elektrinis tenas GRW 2 kW komplekte
Kartu pateikiamas Kospel GRW-2.0 tenas su termostatu. Tai nėra gamykloje įmontuota elektrinė dalis. Tenas supakuotas atskiroje dėžutėje ir įsukamas vietoj G 1 1/2 kamščio. Perkant šį komplektą, bakas su tenu kainuoja mažiau nei abi dalys atskirai.
GRW-2.0 parametrai:
- galia - 2 kW;
- maitinimas - 230 V;
- srovė - 8.7 A;
- sriegis - G 1 1/2;
- panardinimo ilgis - 290 mm;
- termostato diapazonas - 5-60 °C;
- apsauginis išjungiklis - 77 °C;
- svoris - 0.82 kg;
- garantija - 24 mėn.
Prieš montuojant reikia išleisti vandenį, išsukti kamštį ir pagal gamintojo instrukciją įsukti teną. Jutiklio vamzdelis nuo kaitinimo elemento turi būti nutolęs bent 2 mm. Tada pirmiausia pripildomas vidinis bakas, po jo - apvalkalas, ir patikrinamas sandarumas. Teną galima įjungti tik visiškai pripildžius baką.
Tenas jungiamas į įžemintą 230 V kištukinį lizdą. Maitinimo laidas su kištuku yra komplekte. Šildant elektra, vanduo iki 45 °C įšyla maždaug per 2 val. 51 min. Šis laikas yra apskaičiuotas. Žiemą vandenį galima ruošti katilu, o vasarą - tenu, tačiau bendro abiejų šaltinių valdymo nėra. Pasibaigus šildymo kietuoju kuru sezonui, teną verta patikrinti. C energijos klasė ir 56 W šilumos nuostoliai dėl komplekte esančio teno nesikeičia.
