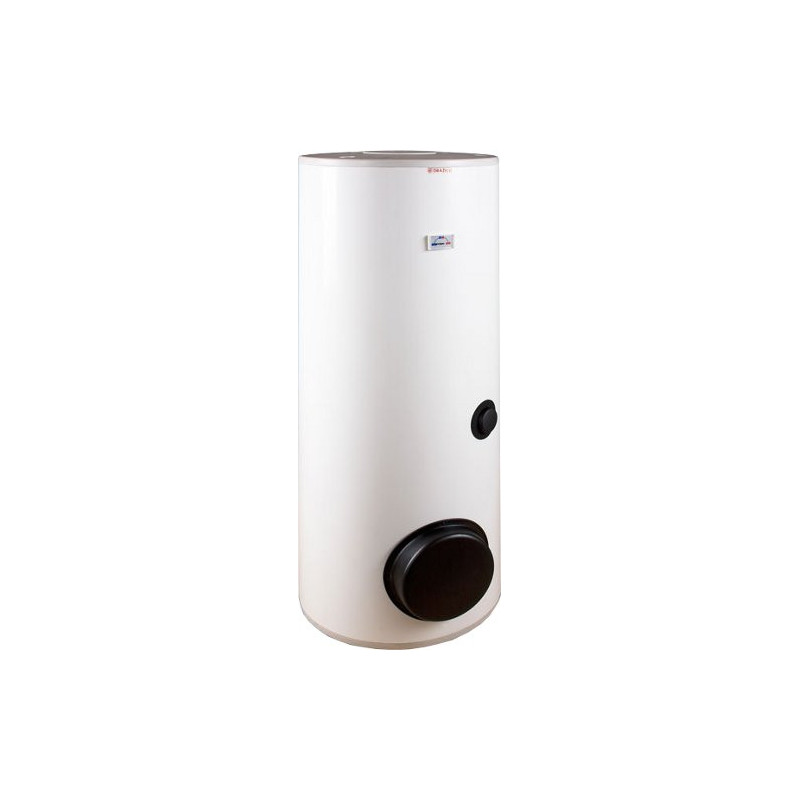

Dražice OKC 300 NTR/BP yra 296 l pastatomas netiesioginio šildymo boileris, skirtas 8-10 žmonių šeimai, dviem vonios kambariams ar nedideliam svečių namui. Jo 1.5 m² gyvatukas pasiekia 35 kW galią esant 80 °C katilo vandens temperatūrai ir 720 l/val. srautui. Visas bakas nuo 10 iki 60 °C sušyla per 30 min. Šone įrengta revizinė jungė, į kurią galima įstatyti atskirai įsigyjamą elektrinį teną. Vienam dušui sunaudoto karšto vandens atsarga atkuriama per maždaug 3 min.
Kaip veikia Dražice OKC NTR/BP
Tai slėginis kaupiamasis vandens šildytuvas. Šaltas vanduo įteka bako apačioje, o karštas vanduo vandentiekio slėgiu išstumiamas per viršutinę jungtį. Dėl to bakas gali tiekti vandenį keliems čiaupams, nors faktinis srautas priklauso ir nuo vamzdyno. Atskira G 3/4 vidinio sriegio jungtis skirta recirkuliacijos kilpai, kad atsukus toliau esantį čiaupą nereikėtų ilgai laukti karšto vandens.
Buitinį vandenį šildo bako apačioje privirintas plieninis emaliuotas gyvatukas. Juo cirkuliuoja katilo vanduo, o jo šiluma perduodama bake sukauptam vandeniui. Bakas ir gyvatukas emaliuoti kaip vienas gaminys bei išbandyti slėgiu, 1.5 karto viršijančiu darbinį slėgį.
Nurodytas 30 min sušilimo laikas pasiekiamas, kai gyvatukui tiekiama deklaruota galia. Su 24 kW namų katilu visas bakas nuo 10 iki 60 °C sušiltų maždaug per 43 min, o su 20 kW katilu - per maždaug 52 min. Šie laikai yra apskaičiuoti, todėl realiam rezultatui įtakos turi ir katilo veikimas bei šildymo kontūro sąlygos.
Kai bakas įkaitintas iki 60 °C, maišant karštą vandenį su šaltu galima paruošti apie 493 l 40 °C vandens. Tai atitinka maždaug 10 dušų po 50 l. Boileris nėra momentinis prietaisas: gyvatukas pirmiausia šildo sukauptą vandenį, o ne tiesiai į čiaupą tekantį vandenį.
Bake nėra nei teno, nei termostato. Kada pradėti šildymą, nustato katilo automatika pagal daviklį, įstatytą į G 1/2 įvorę bako šone. Katilas taip pat valdo savo siurblį arba trieigį vožtuvą. Ant boilerio korpuso esantis indikatorius rodo vandens temperatūrą.
210 mm skersmens šoninė revizinė jungė leidžia apžiūrėti baką ir mechaniškai išvalyti kalkes. Ant jos įrengtas antras magnio anodas. Į tą pačią vietą galima montuoti sausą flanšinį teną TPK 210-12, kurio galia gali būti 2.2, 3.3 arba 6 kW. Jis perkamas atskirai ir turi savo termostatą bei signalinę lemputę. Taip pat numatyta G 6/4 anga sriegiamam TJ 6/4 tenui. Gamintojas rekomenduoja vienu metu naudoti tik vieną šilumos šaltinį.
Baką saugo du magnio anodai: vienas viršuje, kitas - ant šoninės jungės. Abu reikia patikrinti po 2 metų. Šilumos nuostolius mažina 60 mm poliuretano izoliacija, o įrenginio ErP energinio efektyvumo klasė yra C.
Kaip pasirinkti
| Jūsų situacija | Ar tinka šis Dražice OKC NTR/BP |
|---|
| 8-10 žmonių šeima arba vienu metu naudojami du vonios kambariai | Taip - 296 l talpa skirta didesniam karšto vandens poreikiui |
| Dujinis, granulinis ar kietojo kuro katilas | Taip - gyvatukas pritaikytas iki 110 °C temperatūrai ir 10 bar slėgiui |
| Vasarą katilas išjungtas | Taip - galima atskirai įsigyti flanšinį arba srieginį teną |
| Norite baką atidaryti ir išvalyti | Taip - tam skirta šoninė revizinė jungė |
| Nėra katilo, norite šildyti tik elektra | Tik papildomai sumontavus tinkamą teną |
| Šilumos siurblys | Ne - 1.5 m² gyvatuko plotas tam per mažas |
| Du šilumos šaltiniai vienu metu | Ne - įrengtas vienas gyvatukas |
| Vandentiekio slėgis viršija 4.8 bar | Tik sumontavus slėgio reduktorių |
Į ką atkreipti dėmesį
OKC 300 NTR/BP statomas vertikaliai nešąlančioje patalpoje. Jo aukštis yra 155.8 cm, skersmuo - 67 cm, o bendras gylis su šonine junge - 81 cm. Prieš jungę reikia palikti bent 450 mm laisvos vietos apžiūrai ir tenui ištraukti. Tuščias boileris sveria 108 kg, o pripildytas - apie 415 kg, todėl grindys turi išlaikyti šį svorį, tenkantį trims kojelėms.
Boileris pristatomas prisuktas prie paletės. Prieš naudojimą reikia įsukti komplekte esančias tris kojeles ir, reguliuojant jų aukštį iki 10 mm, išlyginti įrenginį. Prieš pirmą kartą pripildant baką, jungės varžtus reikia kryžmai priveržti 15 Nm sukimo momentu.
Šalto ir karšto vandens jungtys turi G 1 išorinį sriegį, gyvatuko jungtys taip pat turi G 1 išorinį sriegį. Bako ir gyvatuko didžiausias darbinis slėgis yra 10 bar. Gyvatuku gali tekėti iki 110 °C temperatūros katilo vanduo, o bake leidžiama iki 80 °C vandens temperatūra. Kasdieniam naudojimui rekomenduojama 60 °C temperatūra, ypač esant kietam vandeniui.
Apsauginio vožtuvo komplekte nėra, todėl jį reikia įsigyti atskirai ir sumontuoti ant šalto vandens įvado. Tarp vožtuvo ir bako negali būti uždarymo čiaupo. Kadangi talpa viršija 200 l, šalto vandens įvade taip pat būtinas manometras, o karšto vandens išvade - kombinuotas temperatūros ir slėgio apsauginis vožtuvas. Šias dalis parenka montuotojas.
Šildymo kontūre būtinas filtras, o gyvatuko įvade - oro išleidimo vožtuvas. Prieš prijungiant kontūrą, jį reikia praplauti. Jungės ir anodų būklę verta tikrinti kas 2 metus, o kalkes šalinti mechaniškai, nenaudojant cheminių tirpiklių.
Dražice OKC NTR/BP pagamintas Čekijoje. Bakui suteikiama 5 metų, o kitoms dalims - 2 metų garantija. Kad garantija galiotų, būtinas kvalifikuotos įmonės patvirtinimas apie tinkamai atliktus santechnikos ir, jei montuojamas tenas, elektros darbus bei laiku atliktą anodų patikrą.
