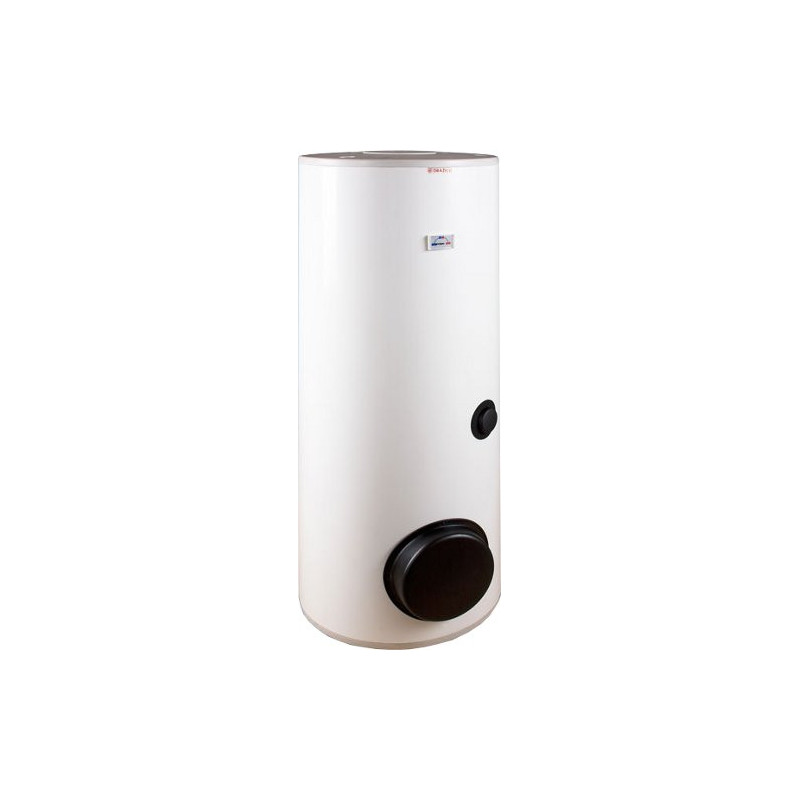

Dražice OKC NTR/BP serijos modelis OKC 200 NTR/BP yra 208 l pastatomas netiesioginio šildymo boileris, skirtas 5-7 žmonėms arba dviem paeiliui naudojamiems vonios kambariams. Jo 1.19 m² gyvatuko galia siekia 27 kW, kai katilo vandens temperatūra yra 80 °C, o srautas - 720 l/val. Tokiomis sąlygomis vanduo bake nuo 10 iki 60 °C sušyla per 27 min. Šone įrengta revizinė jungė, skirta apžiūrai, valymui ir atskirai perkamam tenui montuoti. Su veikiančiu katilu vienam dušui sunaudotas karšto vandens kiekis vėl paruošiamas maždaug per 4 min.
Kaip veikia Dražice OKC NTR/BP
Šaltas vanduo patenka į bako apačią, o karštas vandentiekio slėgiu išstumiamas per viršutinę jungtį. Todėl boileris gali tiekti vandenį keliems čiaupams. Atskira G 3/4 vidinio sriegio jungtis skirta recirkuliacijos kilpai, kad karštas vanduo greičiau pasiektų toliau esantį čiaupą.
Vandenį šildo bako apačioje privirintas plieninis emaliuotas gyvatukas. Juo cirkuliuoja katilo vanduo, o buitinis vanduo lieka bake. Tai kaupiamasis, o ne momentinis įrenginys, todėl gyvatuku tekančio vandens tiesiogiai naudoti negalima. Bakas ir gyvatukas emaliuojami kaip viena konstrukcija ir išbandomi 1.5 karto didesniu už darbinį slėgiu.
Gamintojo nurodytas 27 min. sušilimo laikas pasiekiamas esant deklaruotoms sąlygoms. Su 24 kW katilu visas bakas sušiltų maždaug per 30 min., o su 20 kW katilu - per maždaug 36 min. Tai apskaičiuotos reikšmės, todėl tikrasis laikas priklausys nuo katilo darbo režimo ir vamzdyno.
Kai bake palaikoma 60 °C temperatūra, sumaišius karštą vandenį su šaltu gaunama apie 347 l 40 °C vandens. Tai prilygsta maždaug 7 dušams po 50 l. Su veikiančiu katilu vienam dušui sunaudotas karšto vandens kiekis vėl paruošiamas maždaug per 4 min.
Pačiame bake nėra nei teno, nei termostato. Kada pradėti šildymą, nustato katilo automatika pagal daviklį, įstatytą į boilerio šone esančią G 1/2 įvorę. Katilas taip pat valdo cirkuliacinį siurblį arba trieigį vožtuvą. Ant korpuso esantis indikatorius leidžia matyti vandens temperatūrą.
Šoninė BP jungė suteikia prieigą prie bako vidaus. Pro ją galima apžiūrėti baką, pašalinti susikaupusias kalkes ir pasiekti antrą magnio anodą. Į šią jungę taip pat montuojamas atskirai perkamas sausas flanšinis TPK 150-8 tenas: 2.2 kW 230 V arba 3.3 kW 3 x 230 V. Jis turi savo termostatą ir signalinę lemputę. Kita galimybė - į atskirą G 6/4 angą įsukti nuo 2 iki 6 kW galios TJ 6/4 teną. Taip vasarą vandenį galima ruošti nekūrenant katilo. Vienu metu rekomenduojama naudoti vieną šilumos šaltinį.
Bako apsaugai skirti du magnio anodai: vienas viršuje, kitas ant šoninės jungės. Abu reikia patikrinti po 2 metų. Norint pakeisti šoninį anodą, būtina išleisti visą vandenį iš bako. Šilumą sulaiko 42 mm poliuretano izoliacija, o išorę dengia dažyta plieninė skarda. Energijos klasė - C.
Kaip pasirinkti
| Jūsų situacija | Ar tinka šis Dražice OKC NTR/BP |
|---|
| 5-7 žmonės arba du paeiliui naudojami vonios kambariai | Taip - 208 l bake paruošiama apie 347 l 40 °C vandens |
| Dujinis, granulinis ar kietojo kuro katilas | Taip - gyvatukas skirtas iki 110 °C temperatūrai ir 10 bar slėgiui |
| Vasarą katilas nekūrenamas | Taip - galima montuoti atskirai perkamą flanšinį arba srieginį teną |
| Norite baką atidaryti ir išvalyti | Taip - tam skirta šoninė revizinė jungė |
| Nėra katilo, naudojama tik elektra | Tik su papildomu tenu - standartinėje komplektacijoje jo nėra |
| Šilumos siurblys | Ne - 1.19 m² gyvatukas šiam šilumos šaltiniui per mažas |
| Reikia dviejų šilumos šaltinių vienu metu | Ne - boileryje įrengtas vienas gyvatukas |
| Vandentiekio slėgis viršija 4.8 bar | Galima jungti tik sumontavus slėgio reduktorių |
| Reikia įvertinti grindų apkrovą | Pilnas boileris sveria apie 308 kg |
Į ką atkreipti dėmesį
Boileris statomas vertikaliai nešąlančioje patalpoje. Jo aukštis yra 135.5 cm, skersmuo - 58.4 cm, o bendras gylis su šonine junge - 71 cm. Tuščias įrenginys sveria 92 kg, pripildytas - apie 308 kg. Visas svoris tenka trims reguliuojamoms kojelėms, todėl grindys turi būti tvirtos ir lygios.
Šoninės jungės centras yra 25.5 cm aukštyje nuo grindų. Prieš ją reikia palikti bent 450 mm laisvos vietos tenui ištraukti ir bako vidui aptarnauti. G 6/4 anga yra 81 cm aukštyje, o prieš ją srieginiam tenui reikia numatyti 400-550 mm laisvos vietos.
Bako darbinis slėgis - 6 bar, didžiausia vandens temperatūra - 80 °C. Rekomenduojama palaikyti 60 °C temperatūrą, ypač jei vanduo kietas. Kalkes reikia šalinti mechaniškai pro jungę, bake nenaudojant cheminių tirpiklių.
Apsauginis vožtuvas įeina į komplektą. Jis montuojamas ant šalto vandens įvado, tarp vožtuvo ir bako nepaliekant uždarymo čiaupo. Išleidimo vamzdis turi būti nukreiptas žemyn į nutekamąją angą, o vožtuvo veikimą reikia patikrinti kartą per mėnesį. Kadangi talpa viršija 200 l, šalto vandens įvade taip pat būtinas manometras, o karšto vandens išvade - kombinuotas temperatūros ir slėgio apsauginis vožtuvas.
Šalto ir karšto vandens jungtys turi G 3/4 išorinį sriegį, gyvatuko jungtys - G 1 išorinį sriegį. Šildymo kontūre būtinas filtras, o gyvatuko įvade - oro išleidimo vožtuvas. Prieš pirmą kartą pripildant baką, jungės varžtai kryžmai priveržiami 15 Nm sukimo momentu.
OKC 200 NTR/BP pagamintas Čekijoje. Bakui taikoma 5 metų, kitoms dalims - 2 metų garantija. Kad garantija galiotų, būtinas kvalifikuotos įmonės patvirtinimas apie tinkamai atliktus santechnikos ir elektros darbus, taip pat laiku atliekama abiejų magnio anodų patikra.
