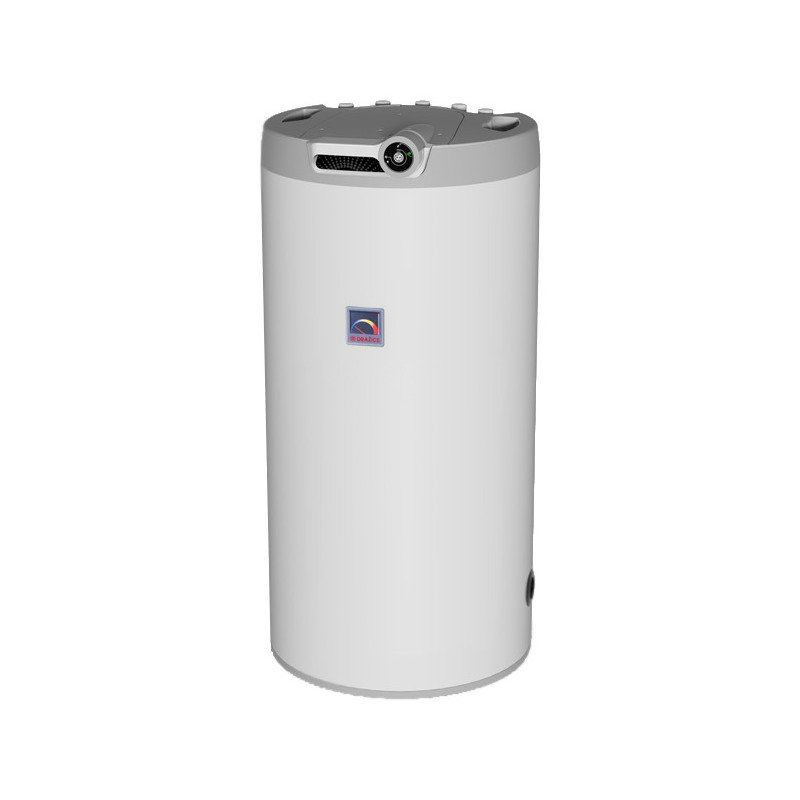

Dražice OKC NTR/HV, konkrečiai OKC 125 NTR/HV, yra Čekijoje pagamintas pastatomas netiesioginio šildymo vandens šildytuvas. Jo tikroji talpa - 113 l, o 1.45 m² ploto gyvatuko galia siekia 32 kW, kai katilo vandens temperatūra yra 80 °C, o srautas - 720 l/val. Visas bakas nuo 10 iki 60 °C sušyla per 12 min. Tai praktiškas pasirinkimas 4-5 žmonių šeimai, vertinančiai greitą karšto vandens atsargos atkūrimą po dušų.
Kaip veikia Dražice OKC NTR/HV
Šaltas vanduo per viršutinį dangtį plastikiniu vamzdeliu nukreipiamas į bako dugną. Sklaidytuvas sumažina vandens sluoksnių maišymąsi, todėl jau pašildytas vanduo lieka viršuje ir, veikiamas vandentiekio slėgio, keliauja į čiaupus. Bako viduje esančiu privirintu plieniniu emaliuotu gyvatuku cirkuliuoja katilo vanduo, kuris perduoda šilumą buitiniam vandeniui.
OKC 125 NTR/HV gyvatuke telpa 9.5 l vandens. Jo deklaruojama 32 kW galia pasiekiama esant 80 °C temperatūrai ir 720 l/val. srautui, todėl katilas taip pat turi gebėti perduoti tokią galią. Gamintojo nurodytas pašildymo nuo 10 iki 60 °C laikas yra 12 min. Su įprastu 20 kW katilu reikėtų skaičiuoti apie 20 min. Pastarasis laikas yra apskaičiuotas, todėl faktinis rezultatas priklausys nuo katilo galios, srauto ir vandens temperatūros.
Veikiant katilui gyvatukas gali paruošti apie 790 l/val. 45 °C vandens. Tai apskaičiuotas našumas, kurio pakanka vienam maždaug 9 l/min. srauto dušui be pertraukos. Gyvatukas šildo vandenį ir jo vartojimo metu, todėl bakas veikia kaip greitaeigis boileris: sukauptas vanduo užtikrina pradinį poreikį ir kelių čiaupų aprūpinimą, o katilas toliau atkuria atsargą. Artėjant prie nustatytos temperatūros, šilumos perdavimo galia mažėja.
Jeigu katilas neveikia, iki 60 °C pašildytas pilnas bakas gali pateikti apie 160 l 40 °C vandens. Tai prilygsta maždaug 3-4 dušams, priklausomai nuo jų trukmės ir srauto.
Penkios G 3/4 išorinio sriegio jungtys įrengtos viršuje: katilo tiekimo ir grįžimo, šalto ir karšto vandens bei atskira recirkuliacijos jungtis. Dėl tokio išdėstymo baką galima statyti prie pat sienos, kampe ar po pakabinamu katilu, nepaliekant vietos vamzdžiams už korpuso. G 1/2 išleidimo anga yra bako šone, 14.5 cm aukštyje, o išleidimo vožtuvas pridedamas.
Bake nėra elektrinio kaitinimo elemento ir jo įstatyti negalima. Nėra ir atskiro elektrinio temperatūros reguliavimo įtaiso. Kada ruošti karštą vandenį, sprendžia katilo automatika pagal montuotojo į įvorę įstatyto daviklio duomenis. Ant korpuso esantis indikatorius leidžia matyti apytikslę vandens temperatūrą.

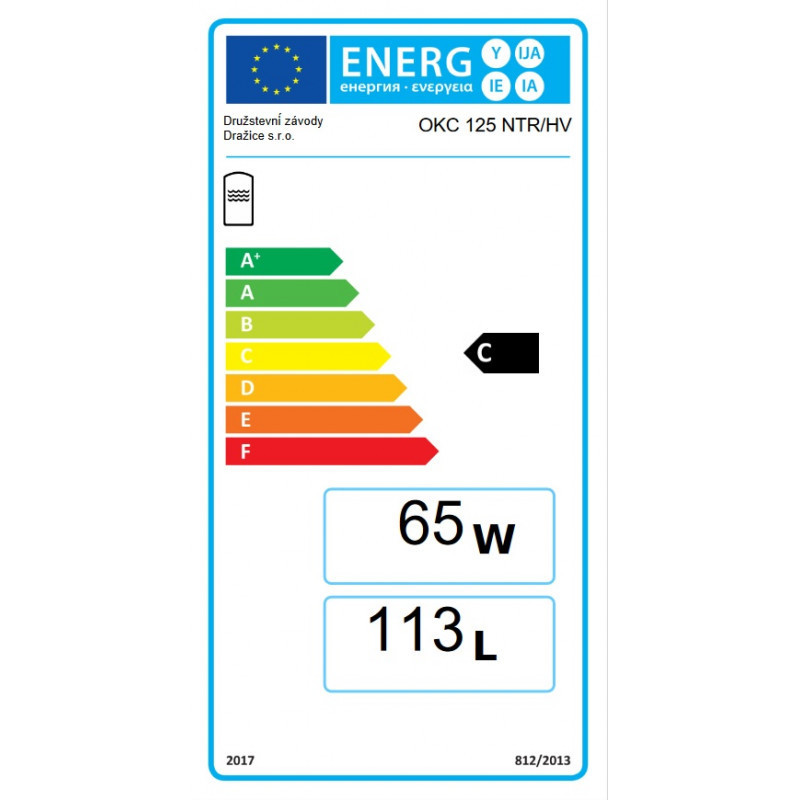

42 mm poliuretano izoliacija mažina budėjimo režimo šilumos nuostolius. C klasė nurodo būtent sukauptos šilumos išlaikymą. Pats bakas elektros nenaudoja.
Kaip pasirinkti
| Jūsų situacija | Ar tinka OKC 125 NTR/HV |
|---|
| 4-5 žmonės, vienas vonios kambarys ir virtuvė | Taip - 113 l talpa ir greitas atsargos atkūrimas tinka įprastam šeimos ritmui |
| Bakas turi stovėti po pakabinamu katilu arba prie sienos | Taip - visos pagrindinės jungtys yra viršuje |
| Granulinis ar kietojo kuro katilas, židinio įdėklas su vandens kontūru | Taip - gyvatuko ribos yra 110 °C ir 10 bar |
| Vasarą norite vandenį šildyti elektra | Ne - elektrinio kaitinimo elemento nėra ir jo įstatyti negalima |
| Šilumos siurblys | Ne - 1.45 m² gyvatukas tokiam šilumos šaltiniui per mažas |
| Du šilumos šaltiniai vienu metu | Ne - bake yra vienas gyvatukas |
| Vandentiekio slėgis viršija 4.8 bar | Galima jungti tik su slėgio reduktoriumi |
| Žemas rūsys ar siauras įėjimas | Patikrinkite 119 cm įnešimo įstrižainę ir palikite vietos viršuje aptarnavimui |
Į ką atkreipti dėmesį
Bako aukštis yra 106.7 cm, o trys reguliuojamos kojelės gali jį padidinti iki 1.5 cm. Skersmuo - 52.4 cm, apskaičiuota įnešimo įstrižainė - apie 119 cm. Tuščias įrenginys sveria 64 kg, pripildytas - apie 186 kg. Grindys turi išlaikyti šį svorį trijuose kojelių atramos taškuose.
Bako darbinės ribos yra 6 bar ir 80 °C, o gyvatuko - 10 bar ir 110 °C. Jei vandentiekio slėgis viršija 4.8 bar, prieš baką būtina įrengti reduktorių. Komplekte esantis apsauginis vožtuvas montuojamas ant šalto vandens įvado, tarp jo ir bako neįrengiant uždarymo čiaupo. Šildant iš vožtuvo gali lašėti vanduo - taip pasišalina dėl šiluminio plėtimosi susidaręs perteklius. Vožtuvą rekomenduojama pajudinti kartą per mėnesį.
Katilo kontūre reikalingi uždarymo čiaupai abiejose pusėse, filtras ir oro išleidimo vožtuvas aukščiausiame taške. Prieš prijungiant kontūrą reikia praplauti. Katilo daviklį į viršutinę įvorę įstato montuotojas, kitaip sistema negalės teikti pirmenybės karšto vandens ruošimui.
Magnio anodas ir revizinis flanšas pasiekiami iš viršaus, todėl virš bako būtina palikti vietos techninei priežiūrai. Anodą reikia patikrinti po 2 metų. Jei vanduo kietas, po 1-2 metų kalkės mechaniškai pašalinamos per flanšą. Garantija bakui galioja 5 metus, kitoms dalims - 2 metus, jei laikomasi priežiūros ir paleidimo reikalavimų.
