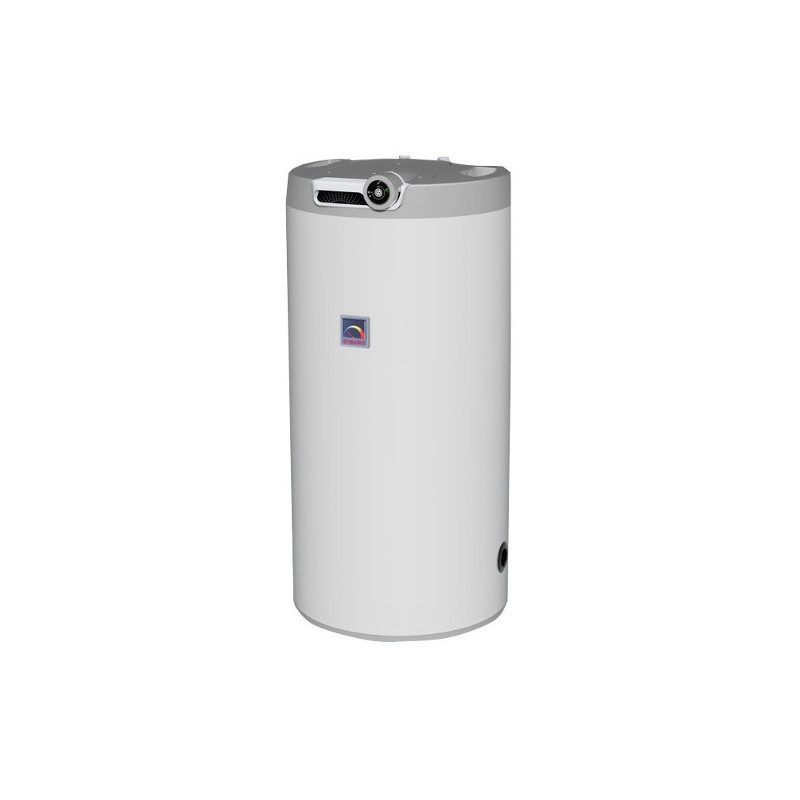

Dražice OKC 160 NTR/HV - Čekijoje pagamintas pastatomas netiesioginio šildymo vandens šildytuvas, kurio faktinė talpa yra 144 l. Jo 1.45 m² ploto gyvatukas pasiekia 32 kW galią, kai šildymo vandens temperatūra yra 80 °C, o srautas - 720 l/val. Visas bakas nuo 10 iki 60 °C sušyla per 16 min. Tai tinkamas pasirinkimas 5-6 žmonėms, norint paeiliui naudotis dviem vonios kambariais arba pripildyti vonią. Veikiant katilui, gyvatukas gali be pertraukos ruošti vandenį vienam dušui, todėl bakas tampa karšto vandens buferiu keliems čiaupams, o ne greitai pasiekiama riba.
Kaip veikia Dražice OKC NTR/HV
Katilas varo šildymo vandenį per bake privirintą emaliuotą plieninį gyvatuką. Gyvatukas perduoda šilumą 144 l talpos bake esančiam buitiniam vandeniui, tačiau katilo ir čiaupų vanduo tarpusavyje nesimaišo. Šaltas vanduo per viršutinę jungtį vamzdeliu nukreipiamas į bako dugną ir paskirstomas per sklaidytuvą. Taip jis mažiau sumaišo viršuje susikaupusį karšto vandens sluoksnį.
Gamintojo nurodytas sušilimo nuo 10 iki 60 °C laikas yra 16 min., kai gyvatukui sudaromos vardinei galiai pasiekti reikalingos sąlygos. Su įprastu 20 kW katilu visas tūris sušiltų maždaug per 25 min. Tai apskaičiuota vertė, nes tikrasis laikas priklauso nuo katilo galios, jo nustatymų ir į baką patenkančio vandens temperatūros.
Kol katilas veikia, šildytuvas gali paruošti apie 790 l/val. 45 °C temperatūros vandens. Tai maždaug 13.2 l/min., o įprastam dušui reikia apie 9 l/min. Artėjant prie nustatytos vandens temperatūros, gyvatuko atiduodama galia mažėja, tačiau įprastam dušui reikalingą srautą jis gali palaikyti be pertraukos. Iš pilno iki 60 °C įkaitinto bako, katilui nebešildant, galima paruošti apie 204 l 40 °C temperatūros vandens. Tai maždaug 4-5 dušai arba viena vonia. Šie kiekiai apskaičiuoti, todėl faktinis rezultatas priklausys nuo maišymo ir vartojimo srauto.
Penkios G 3/4 išorinio sriegio jungtys yra viršuje: katilo tiekimo ir grįžimo, šalto bei karšto vandens linijų ir recirkuliacijos. Recirkuliacijos kilpa padeda greičiau sulaukti karšto vandens toliau esančiame čiaupe. Kadangi vamzdžiams nereikia vietos už bako, jį galima statyti prie sienos, kampe arba po pakabinamu katilu. G 1/2 išleidimo anga įrengta bako šone, 14.3 cm aukštyje, o išleidimo vožtuvas pridedamas.
Kada ruošti karštą vandenį, sprendžia katilo automatika pagal montuotojo į viršutinę įvorę įstatyto daviklio duomenis. Ant korpuso esantis indikatorius leidžia apytiksliai matyti vandens temperatūrą.
Kaip pasirinkti
| Jūsų situacija | Ar tinka šis Dražice OKC NTR/HV |
|---|
| 5-6 žmonės | Taip - 144 l talpa skirta didesniems šeimos poreikiams |
| Du vonios kambariai | Taip - kai jais naudojamasi paeiliui |
| Reikia pripildyti vonią | Taip - iš įkaitinto bako galima paruošti apie 204 l 40 °C temperatūros vandens |
| Bakas stovės po pakabinamu katilu arba prie sienos | Taip - penkios pagrindinės jungtys išvestos viršuje |
| Granulinis ar kietojo kuro katilas, židinio įdėklas su vandens kontūru | Taip - didžiausias leistinas gyvatuko slėgis yra 10 bar, o temperatūra - 110 °C |
| Du šilumos šaltiniai vienu metu | Ne - bake įrengtas vienas gyvatukas |
| Vandentiekio slėgis viršija 4.8 bar | Reikalingas slėgio reduktorius |
| Įnešimas per žemą patalpą | Reikia įvertinti maždaug 124 cm pavertimo įstrižainę |
| Grindų laikomoji galia ribota | Būtina įvertinti apie 230 kg pilno bako svorį |
Į ką atkreipti dėmesį
Bako aukštis yra 109 cm, o trimis reguliuojamomis kojelėmis jį galima padidinti iki 1.5 cm. Skersmuo siekia 58.4 cm, todėl prieš įnešant svarbu patikrinti durų plotį, posūkius ir maždaug 124 cm pavertimo įstrižainę. Tuščias bakas sveria 77 kg, pripildytas - apie 230 kg. Grindys turi atlaikyti šį svorį, tenkantį trims kojelių atramos taškams.

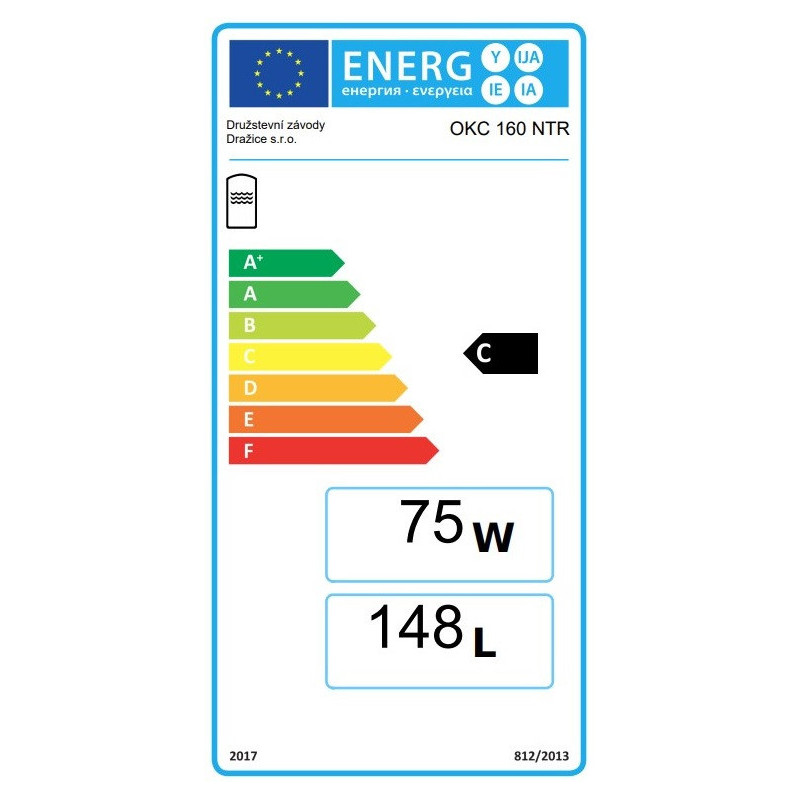

Magnio anodas ir revizinis flanšas pasiekiami iš viršaus, todėl tarp bako ir katilo ar lubų reikia palikti vietos aptarnavimui. Anodą reikia patikrinti po 2 metų ir prireikus pakeisti. Jei vanduo kietas, po 1-2 metų gali tekti mechaniškai pašalinti kalkes per flanšo angą. Bako šilumos nuostolius mažina 42 mm poliuretano izoliacija. C energinio efektyvumo klasė nurodo bako šilumos nuostolių lygį budėjimo metu.
Didžiausias leistinas slėgis bake yra 6 bar, o temperatūra - 80 °C. Kasdieniam naudojimui rekomenduojama nustatyti ne aukštesnę kaip 60 °C temperatūrą. Jei vandentiekio slėgis viršija 4.8 bar, prieš baką montuojamas reduktorius. Komplekte esantis apsauginis vožtuvas montuojamas ant šalto vandens įvado, tarp jo ir bako nepaliekant uždarymo čiaupo. Šildymo metu nedidelis lašėjimas yra normalus vandens plėtimosi rezultatas. Vožtuvą verta pajudinti kartą per mėnesį.
Šildymo kontūre reikia filtro, uždarymo čiaupų abiejose pusėse ir oro išleidimo įtaiso aukščiausiame taške. Prieš prijungiant kontūrą būtina jį praplauti, o vamzdžius izoliuoti. Pirmąjį paleidimą turi atlikti kvalifikuotas specialistas. Bakui suteikiama 5 metų, o kitoms dalims - 2 metų garantija, jei laiku atliekama anodo patikra.
