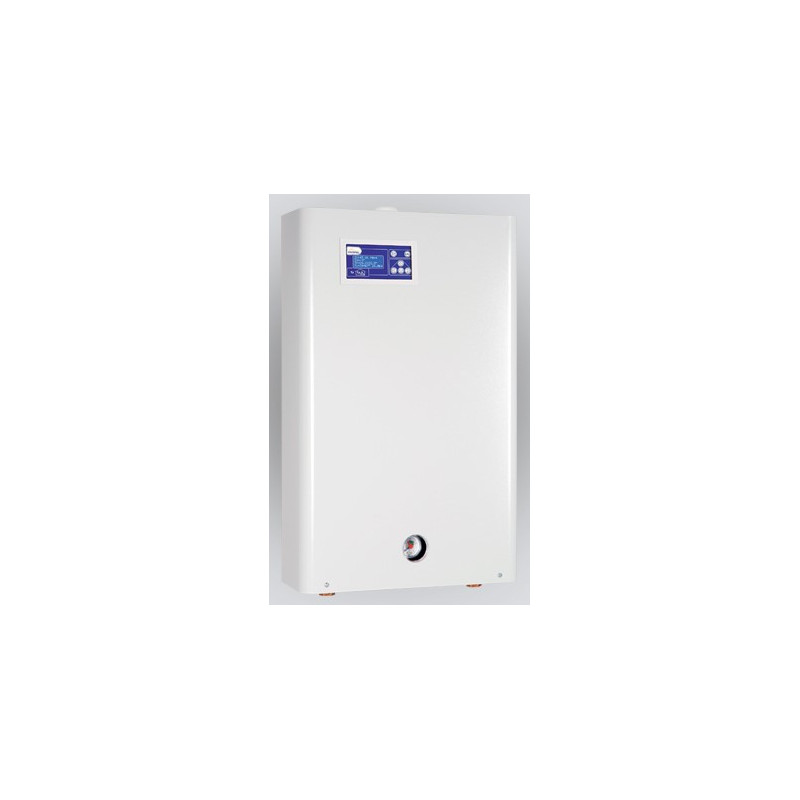

Elektrinis katilas Kospel EKCO.TM42, 42kW

Kospel EKCO.TM42 didelėms komercinėms patalpoms

Kospel EKCO.TM42 (42 kW) tinka dirbtuvėms, sandėliams ar komercinėms patalpoms, kurių apytikslis plotas siekia apie 350-525 m², priklausomai nuo pastato šilumos nuostolių. Katilui reikia 400 V trifazio įvado, bent 45 kW leidžiamosios galios ir pakankamai pajėgaus elektros tinklo. Prieš renkantis būtinas ESO patvirtinimas ir elektriko atliktas įvado įvertinimas.

Kaip veikia Kospel EKCO.TM42

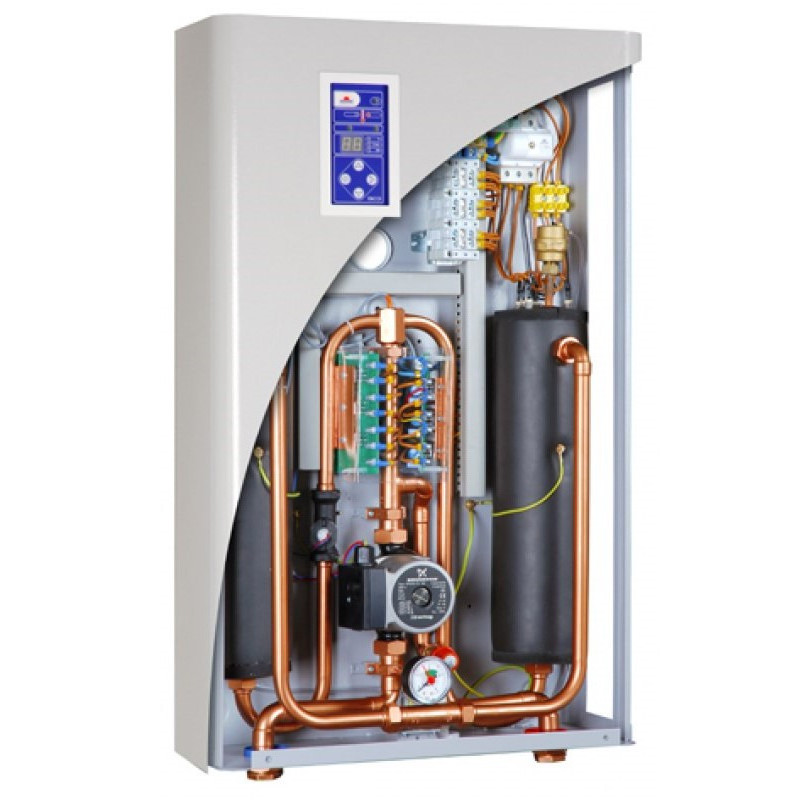

Du kaitinimo blokai šildo sistemoje cirkuliuojantį vandenį, o įmontuotas siurblys užtikrina jo cirkuliaciją. Katilo valdiklis gali keisti į sistemą tiekiamo vandens temperatūrą nuo 40 iki 85 °C pagal lauko temperatūrą, savaitės programą ir kambario daviklio informaciją.

Oro kompensacija reiškia, kad atšalus orams katilas padidina į sistemą tiekiamo vandens temperatūrą, o orams sušilus ją sumažina. Taip nereikia nuolat rankiniu būdu keisti nustatymų. Šiai funkcijai reikalingas atskirai įsigyjamas lauko temperatūros daviklis. Kambario termostatas taip pat į komplektaciją neįeina.

Valdiklis gali valdyti:

• pagrindinį šildymo kontūrą;
• antrąjį maišymo kontūrą;
• boilerio kaitinimą ir karšto vandens cirkuliaciją;
• savaitės ir paros programas;
• iki 8 katilų kaskadą, kurioje Kospel EKCO.TM veikia kaip pagrindinis katilas.

Kaskados įrangą ir valdymą suderins montuotojas. Prijungus boilerį, papildomai reikės trieigio vožtuvo ir WE-008 daviklio.

Išorinė valdymo sistema gali naudoti sausuosius kontaktus: NA skirtas katilui blokuoti, o RP - sumažintos temperatūros režimui, pavyzdžiui, nakčiai arba apsaugai nuo užšalimo. BMS integracija galima tik per šiuos kontaktus.

Kokiam plotui pakanka 42 kW

Šildomas plotas priklauso ne vien nuo kvadratinių metrų. Svarbios sienos, stogas, langai, lubų aukštis, vėdinimas ir norima vidaus temperatūra. Lietuvos klimatui galima naudoti tokį apytikslį įvertį:

Tai tik pradinis įvertis. Tiksli reikiama galia nustatoma apskaičiavus šilumos nuostolius arba pagal pastato projektą. Aukštos lubos, dideli vartai, dažnai varstomos durys ir dideli langai didina šilumos poreikį. Jei katilas ruošia ir karštą vandenį, šildymas trumpam sustoja, kol kaista boileris, todėl šį prioritetą taip pat reikia įvertinti.

Kiek elektros sunaudoja 42 kW katilas

42 kW yra didžiausia katilo galia, o ne nuolatinis elektros energijos suvartojimas. Elektros sąnaudos apytiksliai atitinka pastato šilumos poreikį: 1 kWh elektros energijos virsta maždaug 1 kWh šilumos. Kai lauke šilčiau arba patalpos pasiekia nustatytą temperatūrą, katilas visos galios nenaudoja.

Šildymo kaina apskaičiuojama pastato šilumos poreikį kWh padauginus iš Jūsų elektros tarifo. Sąnaudas padeda valdyti oro kompensacija, kambario termostatas ir savaitės programos. Naudojant dviejų laiko zonų tarifą galima suplanuoti katilo veikimą pigesnėmis valandomis, tačiau tam gali reikėti tinkamai parinktos akumuliacinės talpos.

Elektros įvadas ir montavimo ribos

Kospel EKCO.TM42 jungiamas tik prie 400 V 3N~ trifazio tinklo. Jo srovė yra 3x60.6 A, gamintojo nurodytas saugiklis - 80 A, o minimalus kabelis - 5x10 mm². Vien katilui reikia bent 45 kW leidžiamosios galios.

Didžiausia leistina tinklo varža yra 0.035 Ω, todėl 42 kW katilo negalima rinktis vien pagal turimą trifazį lizdą ar įvadinio automatinio jungiklio žymėjimą. ESO turi patvirtinti reikiamą galią, o elektrikas turi patikrinti įvadą ir pagal montavimo sąlygas parinkti kabelį, jungiklį bei apsaugos įrangą.

Katilo viduje nėra išsiplėtimo indo. Jį reikia įrengti atskirai ir parinkti pagal visos sistemos vandens kiekį. Radiatorių sistemoje orientacinė indo talpa dažnai sudaro apie 10 % sistemos vandens tūrio.

Pagrindiniai parametrai

• Galia: 42 kW
• Maitinimas: 400 V 3N~
• Srovė: 3x60.6 A
• Gamintojo nurodytas saugiklis: 80 A
• Minimalus kabelis: 5x10 mm²
• Reikalinga leidžiamoji galia: nuo 45 kW
• Didžiausia tinklo varža: 0.035 Ω
• Srauto temperatūra: 40-85 °C
• Matmenys: 815 x 503 x 197 mm
• Svoris: apie 29 kg
• Šildymo jungtys: G 1"
• Apsaugos klasė: IP21
• Konstrukcija: du kaitinimo blokai ir įmontuotas siurblys
• Garantija: 2 metai

Katilas tiekiamas be lauko temperatūros daviklio ir kambario termostato. Jei norite naudoti oro kompensaciją ar reguliuoti šildymą pagal kambario temperatūrą, šiuos priedus reikia įsigyti atskirai.
