Elektrinis katilas šildymui Kospel EKCO.LN2m 15kW

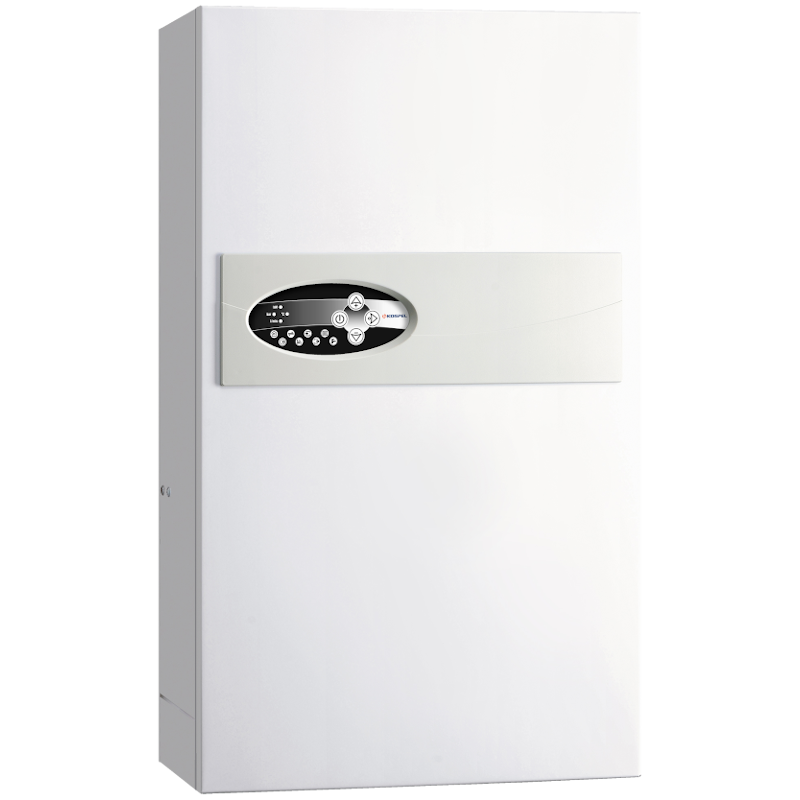

Kospel EKCO.LN2m-15 elektrinis šildymo katilas su išsiplėtimo indu

Kospel EKCO.LN2m-15 yra 15 kW elektrinis katilas, skirtas uždarai radiatorių arba grindinio šildymo sistemai. Pagal apytikslį įvertį jis tinka maždaug 125 m² senam neapšiltintam, 190 m² renovuotam arba po 2000 m. statytam namui. Katilui būtinas 400 V trifazis maitinimas ir bent 18 kW leidžiamoji galia. Tikslų tinkamumą parodo namo šilumos nuostolių skaičiavimas.

Kaip veikia Kospel EKCO.LN2m-15

Šildymo sistemos vanduo teka pro kaitinimo elementus. Valdiklis matuoja į katilą įtekančio ir iš jo ištekančio vandens temperatūrą, slėgį bei srautą, todėl naudoja tiek galios, kiek tuo metu reikia nustatytai 20-85 °C srauto temperatūrai palaikyti. Ekrane matysite sistemos slėgį, srautą ir tuo metu naudojamą galią kW.

Katilo viduje jau yra PWM siurblys, 3 bar apsauginis vožtuvas, slėgio daviklis ir 6 l išsiplėtimo indas, kurio pradinis slėgis yra 1.5 bar. Šio indo pakanka maždaug 58-128 l sistemos vandens, priklausomai nuo šildymo temperatūros. 15 kW sistemai tokios talpos dažniausiai neužtenka, todėl montuotojas beveik visada įrengia papildomą išorinį išsiplėtimo indą.

Prijungus atskirai įsigyjamą lauko temperatūros daviklį WE-027, katilas gali keisti srauto temperatūrą pagal lauko temperatūrą. Oro kompensacijos kreivė reguliuojama C 4-25 ribose. Buitiniam karštam vandeniui ruošti galima prijungti boilerį, trieigį vožtuvą ir boilerio daviklį. RT kontaktas skirtas kambario termostatui, o NA kontaktas leidžia blokuoti katilą, kai veikia kitas didelės galios elektros vartotojas.

Kaip pasirinkti katilo galią

Lentelėje pateikti plotai yra apytikslis įvertis Lietuvos klimatui. Aukštos lubos, dideli langai, pastato sandarumas ir karšto vandens ruošimo prioritetas turi įtakos reikalingai galiai, todėl tiksliausiai ją nustatyti padeda šilumos nuostolių skaičiavimas arba šildymo projektas.

Kiek elektros sunaudoja Kospel EKCO.LN2m-15

Elektrinio katilo sąnaudas lemia ne vien jo 15 kW vardinė galia, bet ir pastato šilumos poreikis. Apytiksliai 1 kWh elektros virsta 1 kWh šilumos. 15 kW reiškia didžiausią galimą galią, tačiau katilas jos nenaudoja nuolat.

Pavyzdžiui, 150 m² 1990-ųjų namui su vidutine izoliacija gali reikėti apie 17 000 kWh šilumos per metus ir apie 3 000 kWh sausį. Tai yra apytikslis įvertis. Tokiame name katilas vidutiniškai gali veikti 3-4 kW galia, o visos galios prireikia daugiausia per didžiuosius šalčius. Išlaidas apskaičiuosite šilumos poreikį kWh padauginę iš savo elektros tarifo.

Sąnaudas valdyti padeda oro kompensacija, kambario termostatas arba programatorius. Lauko temperatūros daviklio WE-027 ir kambario termostato katilo komplekte nėra. Jei jų reikia, jie įsigyjami atskirai.

Į ką atkreipti dėmesį prieš montuojant

Kospel EKCO.LN2m-15 jungiamas tik prie 400 V 3N~ tinklo. Jo srovė yra 3x21.7 A, o nurodytas minimalus kabelis - 5x2.5 mm². Kabelį ir automatinį jungiklį galutinai parenka elektrikas, įvertinęs kabelio ilgį, tiesimo būdą ir elektros instaliaciją. Taip pat būtina nuotėkio relė ir visų polių išjungiklis.

Šiam katilui reikia bent 18 kW leidžiamosios galios. Prieš perkant verta ESO savitarnoje patikrinti, ar katilas kartu su virykle, vandens šildytuvu ir kitais prietaisais neviršys Jūsų objektui nustatytos leidžiamosios galios.

Patalpos temperatūra negali nukristi žemiau nulio. Tarp šildymo sezonų nereikėtų išleisti vandens iš sistemos ar atjungti katilo nuo elektros, nes siurblys kasdien trumpam įsijungia ir taip apsaugomas nuo užstrigimo. Grindinio šildymo sistemoje reikia nustatyti didžiausią leistiną srauto temperatūrą ir įrengti apsauginį termostatą.

Pagrindiniai parametrai

• Galia: 15 kW
• Maitinimas: 400 V 3N~
• Srovė: 3x21.7 A
• Minimalus kabelis: 5x2.5 mm²
• Reikalinga leidžiamoji galia: nuo 18 kW
• Srauto temperatūra: 20-85 °C
• Darbinis slėgis: 0.5-3 bar
• Išsiplėtimo indas: 6 l, 1.5 bar
• Jungtys: G 3/4"

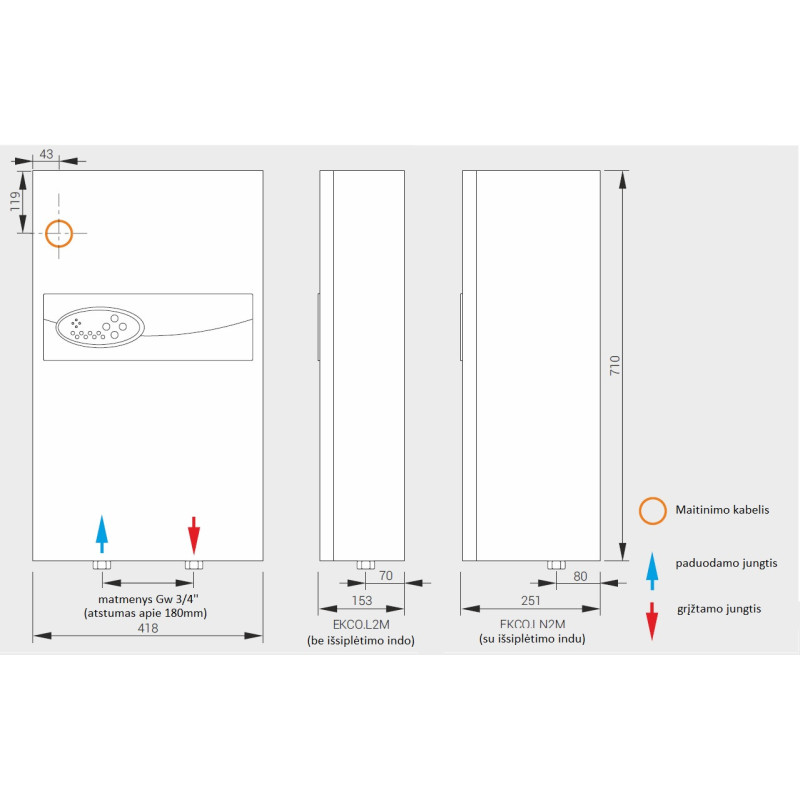

• Matmenys: 710 x 418 x 252 mm
• Svoris: apie 24.5 kg
• Apsaugos klasė: IP22
• Energijos klasė: D
• Triukšmo lygis: 41 dB
• Garantija: 2 metai
