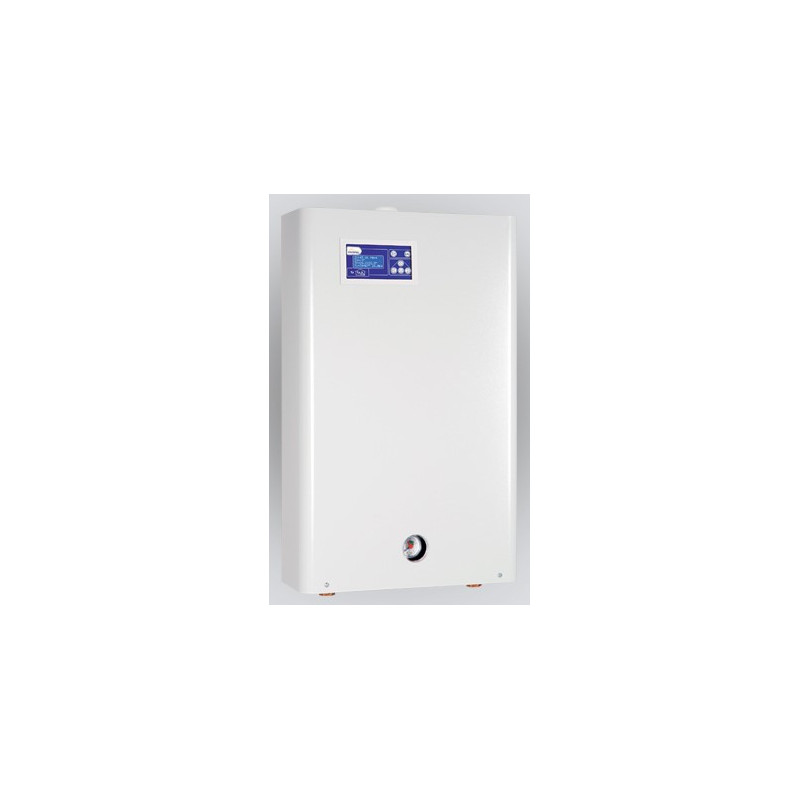

Elektrinis katilas Kospel EKCO.TM36, 36kW

Kospel EKCO.TM36 (36 kW)

Kospel EKCO.TM36 skirtas didesniam namui, biurui ar parduotuvei, kurių apskaičiuotas šilumos poreikis siekia iki 36 kW. Apytikslis orientyras - apie 300 m² senesniame neapšiltintame arba apie 450 m² renovuotame pastate. Katilui reikia 400 V trifazio įvado, bent 45 kW leidžiamosios galios ir tinkamai parinktos elektros instaliacijos.

Kaip veikia Kospel EKCO.TM36

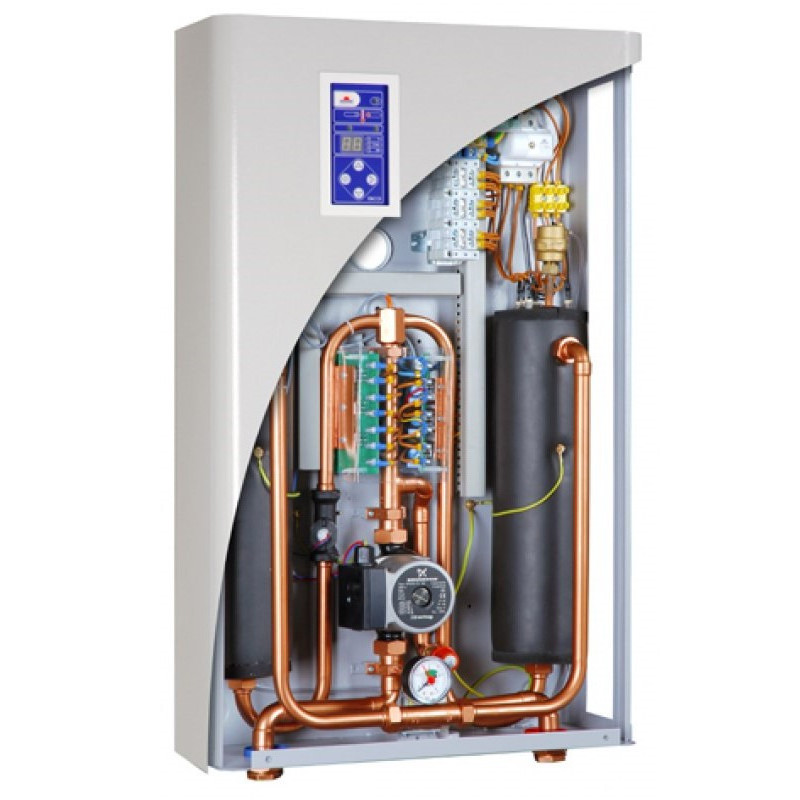

Du kaitinimo blokai šildo šildymo sistemos vandenį, o įmontuotas siurblys užtikrina jo cirkuliaciją. TM valdiklis reguliuoja tiekiamo vandens temperatūrą 40-85 °C ribose ir gali atsižvelgti į lauko bei kambario temperatūrą ir savaitės programą.

Oro kompensacija reiškia, kad lauke atšalus katilas padidina į sistemą tiekiamo vandens temperatūrą, o orui sušilus ją sumažina. Tam reikalingas atskirai įsigyjamas lauko temperatūros daviklis WE-027. Kambario termostato komplekte taip pat nėra, todėl prireikus jis įsigyjamas atskirai.

Valdiklis gali valdyti:

• pagrindinį šildymo kontūrą;
• antrąjį maišymo kontūrą;
• boilerio kaitinimą;
• karšto vandens cirkuliaciją;
• iki 8 katilų kaskadą, kurioje Kospel EKCO.TM veikia kaip pagrindinis katilas.

Kaskados įrangą ir valdymą suderins montuotojas. Išorinei automatikai skirti sausi kontaktai: NA blokuoja katilo veikimą, o RP įjungia sumažintos temperatūros režimą, pavyzdžiui, naktį arba siekiant apsaugoti sistemą nuo užšalimo. BMS sistema gali naudoti tik šiuos kontaktus.

Kaip pasirinkti galią

Katilo galia parenkama pagal pastato šilumos nuostolius, o ne vien pagal plotą. Toliau pateikti plotai yra apytikslis įvertis Lietuvos klimatui:

Tikslų atsakymą pateikia šilumos nuostolių skaičiavimas arba šildymo projektas. Didesnės galios gali reikėti dėl aukštų lubų, didelių langų ar karšto vandens ruošimo prioriteto. Kai katilas šildo boilerį, patalpų šildymas trumpam sustoja.

Kiek sunaudoja elektros

Elektrinis katilas 1 kWh elektros paverčia į maždaug 1 kWh šilumos. Tačiau 36 kW yra didžiausia katilo galia, o ne nuolatinis energijos suvartojimas. Faktinis suvartojimas priklauso nuo pastato šilumos nuostolių, lauko temperatūros, nustatytos kambario temperatūros ir šildymo grafiko.

Apytikslė šildymo kaina skaičiuojama taip:

pastato šilumos poreikis kWh x Jūsų elektros tarifas

Elektros suvartojimą optimizuoti padeda oro kompensacija su lauko davikliu, kambario termostatas ir savaitės programos. Dviejų laiko zonų tarifą galima naudoti su išoriniu laikmačiu ir akumuliacine talpa, jei katilo galios pakanka šilumai sukaupti per pasirinktą laiką.

Į ką atkreipti dėmesį prieš montuojant

Kospel EKCO.TM36 jungiamas tik prie 400 V 3N~ trifazio tinklo. Jo srovė yra 3x52 A, gamintojo nurodytas saugiklis - 63 A, o minimalus kabelis - 5x10 mm². Didžiausia leistina tinklo varža yra 0.09 Ω.

Vien šiam katilui reikia bent 45 kW leidžiamosios galios. Prieš perkant būtina patikrinti turimą įvadą ir leidžiamąją galią. Kabelį, apsauginį jungiklį ir kitus elektros apsaugos elementus pagal montavimo sąlygas parenka elektrikas.

Katile nėra išsiplėtimo indo. Išorinio indo talpa parenkama pagal bendrą sistemos vandens kiekį. Radiatorių sistemoje orientacinė jo talpa yra apie 10 % viso sistemos vandens tūrio. Karštam vandeniui ruošti reikės boilerio, trieigio vožtuvo ir daviklio WE-008.

Pagrindiniai parametrai

• Galia: 36 kW
• Maitinimas: 400 V 3N~
• Srovė: 3x52 A
• Gamintojo nurodytas saugiklis: 63 A
• Minimalus kabelis: 5x10 mm²
• Didžiausia tinklo varža: 0.09 Ω
• Tiekiamo vandens temperatūra: 40-85 °C
• Matmenys: 815 x 503 x 197 mm
• Svoris: apie 29 kg
• Šildymo sistemos jungtys: G 1"
• Apsaugos klasė: IP21
• Įmontuotas cirkuliacinis siurblys
• Du kaitinimo blokai
• Išsiplėtimo indas neįmontuotas
• Lauko temperatūros daviklis ir kambario termostatas įsigyjami atskirai
• Garantija: 2 metai
