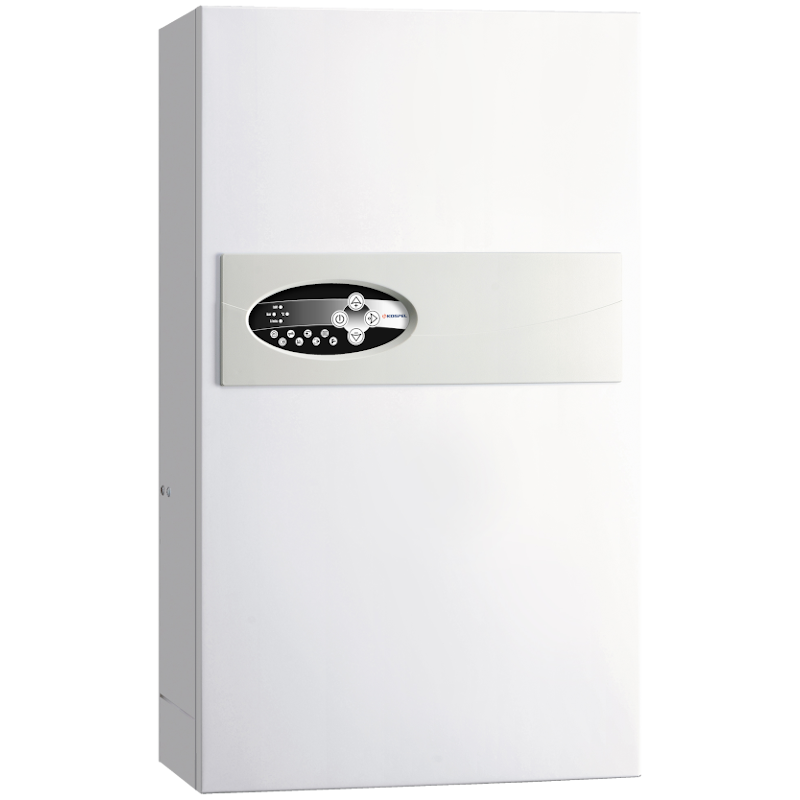

Elektrinis katilas šildymui Kospel EKCO.LN2m 36 kW

Kospel EKCO.LN2m-36 elektrinis šildymo katilas

Kospel EKCO.LN2m-36 yra 36 kW pakabinamas elektrinis katilas, skirtas maždaug 300-450 m² namui ar kitoms šildomoms patalpoms. Jam reikia 400 V trifazio maitinimo, 3x52 A srovės ir bent 45 kW leidžiamosios galios. Todėl prieš renkantis katilą svarbiausia ESO savitarnoje patikrinti elektros įvado parametrus. Minimalus kabelis - 5x10 mm², tačiau kabelį ir automatinį jungiklį galutinai parenka elektrikas.

Kaip veikia Kospel EKCO.LN2m

Šildymo sistemos vanduo teka pro kaitinimo elementus. Valdiklis matuoja įtekančio ir ištekančio vandens temperatūrą, slėgį bei srautą, todėl įjungia tiek galios, kiek tuo metu reikia nustatytai 20-85 °C srauto temperatūrai palaikyti. Ekrane matysite sistemos slėgį, srautą ir tuo metu naudojamą galią kW.

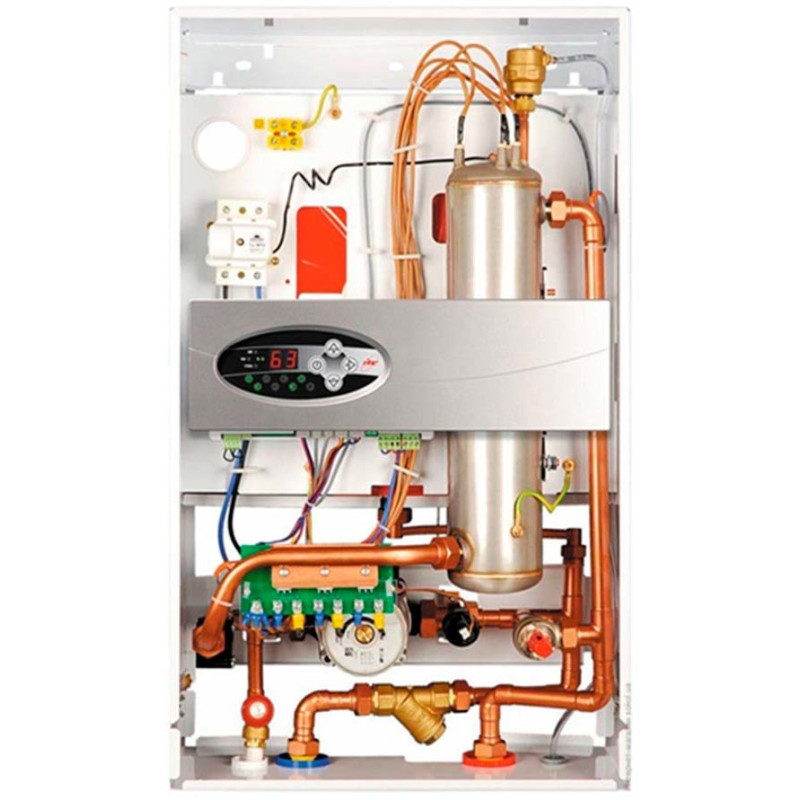

Katilo viduje jau yra PWM siurblys, 3 bar apsauginis vožtuvas, slėgio daviklis ir 6 l išsiplėtimo indas, kurio pradinis slėgis yra 1.5 bar. Šio indo pakanka maždaug 58 l sistemos vandens, kai radiatoriai veikia 85/70 °C režimu, arba iki 128 l, kai grindinis šildymas veikia 45/35 °C režimu. 36 kW sistemai tokios talpos beveik visada neužtenka, todėl montuotojas paprastai įrengia tinkamai apskaičiuotą išorinį išsiplėtimo indą.

Norint ruošti karštą vandenį atskirame boileryje, galima prijungti trieigį vožtuvą ir boilerio daviklį. RT kontaktas skirtas kambario termostatui, o NA kontaktas leidžia blokuoti katilo veikimą, kai veikia kitas didelės galios elektros vartotojas.

Kaip pasirinkti galią

Pagal apytikslį įvertį 36 kW galios katilas tinka maždaug 300 m² senam neapšiltintam namui, 450 m² po 2000 m. statytam ar renovuotam pastatui ir iki 720 m² naujam A klasės pastatui. Tai orientaciniai plotai Lietuvos klimatui. Tikslų atsakymą pateikia šilumos nuostolių skaičiavimas arba šildymo projektas.

Aukštos lubos, dideli langai ir karšto vandens ruošimas didina reikalingą galią. Kai katilas šildo boilerį, patalpų šildymas trumpam sustoja.

Kiek elektros sunaudoja

Elektrinis katilas maždaug 1 kWh elektros energijos paverčia 1 kWh šilumos. 36 kW yra didžiausia katilo galia, o ne nuolatinis energijos suvartojimas. Faktinis suvartojimas priklauso nuo pastato šilumos nuostolių, lauko temperatūros, norimos patalpų temperatūros ir šildymo grafiko.

Pavyzdžiui, 150 m² vidutiniškai apšiltintas 1990-ųjų namas gali sunaudoti apie 17 000 kWh per metus, iš jų apie 3 000 kWh sausį. Tai apytikslis įvertis, o sąnaudas apskaičiuosite šilumos poreikį kWh padauginę iš savo elektros tarifo.

Elektros įvadas ir valdymas

Kospel EKCO.LN2m-36 veikia tik prijungtas prie 400 V 3N~ tinklo, o jo srovė siekia 3x52 A. Reikia bent 45 kW leidžiamosios galios, todėl kartu būtina įvertinti kitus namo elektros vartotojus. Tinklo varža turi neviršyti 0.09 Ω. Gamintojas tokios pat srovės katilams nurodo 63 A saugiklį, tačiau konkretų kabelį, automatinį jungiklį ir apsaugos schemą privalo parinkti elektrikas. Taip pat būtina srovės nuotėkio relė ir visų polių išjungiklis.

Komplekte nėra lauko temperatūros daviklio WE-027 ir kambario termostato. Juos reikia įsigyti atskirai. Prijungus WE-027, katilas pagal lauko temperatūrą automatiškai keičia šildymo sistemos srauto temperatūrą.

Į ką dar atkreipti dėmesį

Patalpoje negali būti minusinės temperatūros. Ne šildymo sezono metu neišleiskite sistemos vandens ir neatjunkite katilo nuo elektros, nes valdiklis kasdien trumpam įjungia siurblį. Grindiniam šildymui nustatykite didžiausią leistiną srauto temperatūrą ir įrenkite apsauginį termostatą.

Pagrindiniai parametrai

• Galia - 36 kW
• Maitinimas - 400 V 3N~
• Srovė - 3x52 A
• Minimalus kabelis - 5x10 mm²
• Leidžiamoji galia - nuo 45 kW
• Srauto temperatūra - 20-85 °C
• Darbinis slėgis - 0.5-3 bar
• Išsiplėtimo indas - 6 l, 1.5 bar
• Jungtys - G 3/4"

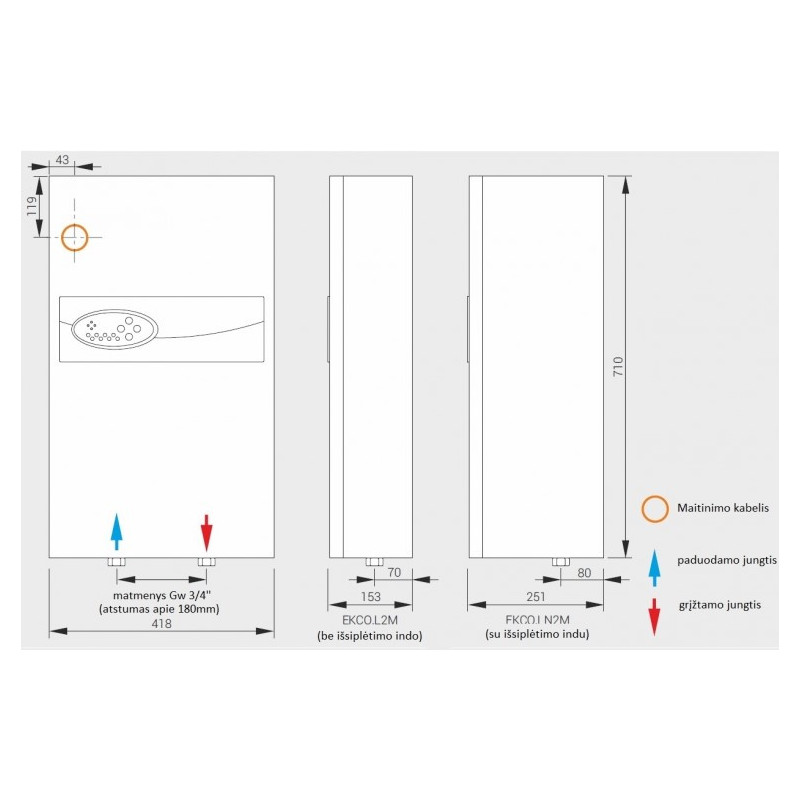

• Matmenys - 710 x 418 x 252 mm
• Svoris - apie 24.5 kg
• Apsaugos klasė - IP22
• Energijos klasė - D
• Triukšmas - 41 dB
• Garantija - 2 metai
