Horizontalus montavimo komplektas Pedrollo VXC/50-F, MC/50-F, 2"

Pedrollo ASSVXCF051 - horizontalus išvado montavimo komplektas su automatine jungtimi Pedrollo VXC /50-F ir MC /50-F siurbliams. Juo siurblys įrengiamas šulinyje ar talpoje taip, kad jį būtų galima nuleisti kreipiančiaisiais vamzdžiais ir apžiūrai ar valymui ištraukti aukštyn, neatjungiant slėginio vamzdyno.

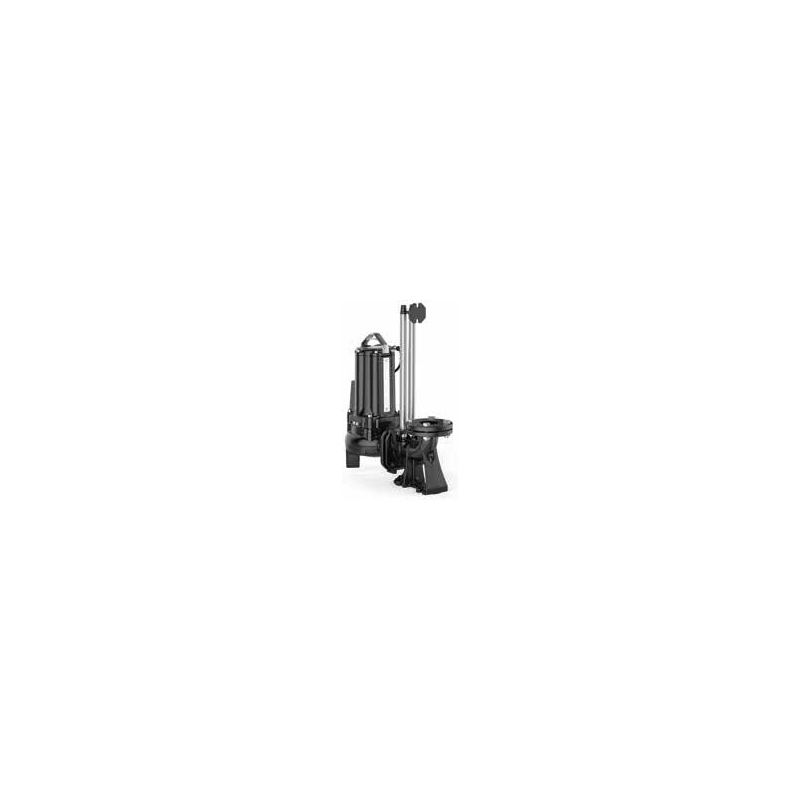

Jungties pagrindas tvirtinamas šulinio dugne ir sujungiamas su slėginiu vamzdynu, o slankioji jungtis montuojama ant siurblio išvado. Siurblys leidžiamas žemyn kreipiančiaisiais vamzdžiais, kol užsisėda ant pagrindo; sandarumą užtikrina siurblio svoris, prispaudžiantis tarpinę. Viršutinis laikiklis tvirtinamas prie šulinio angos ir laiko kreipiančiųjų vamzdžių viršų.

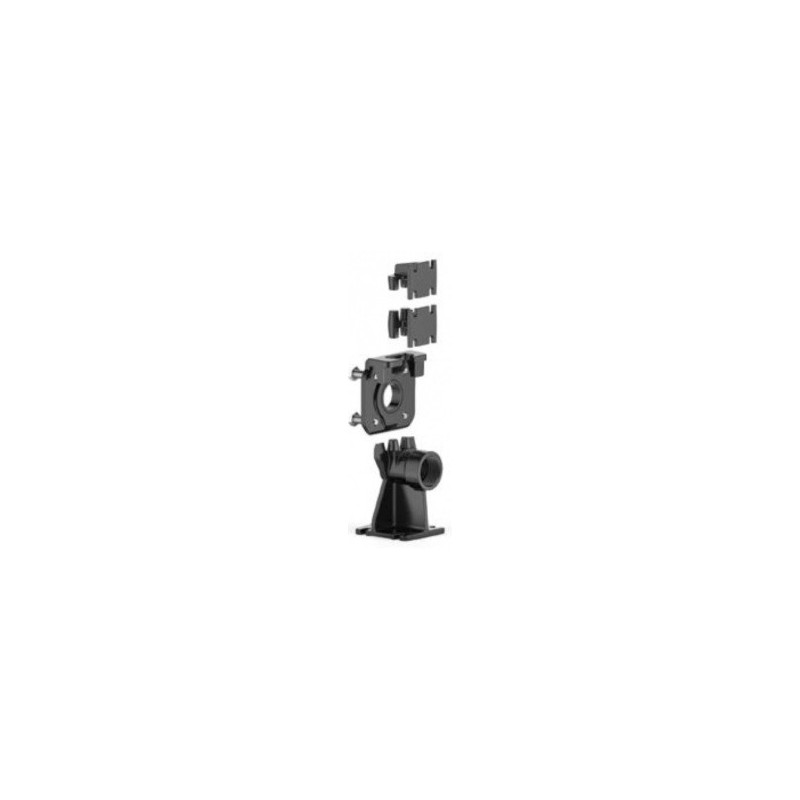

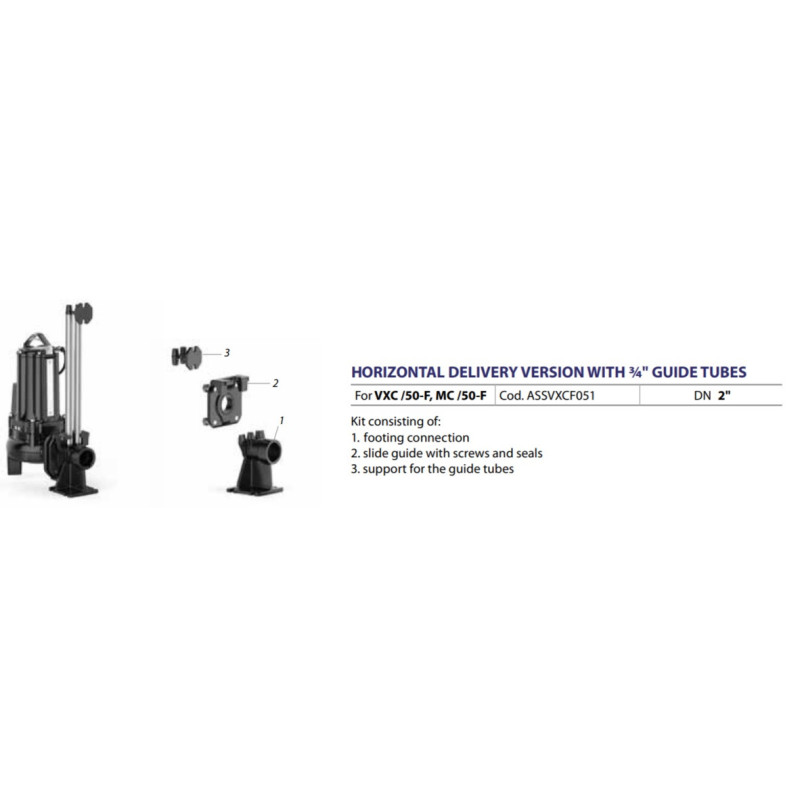

Kas yra komplekte

• jungties pagrindas
• slankioji jungtis su varžtais ir tarpinėmis
• viršutinis kreipiančiųjų vamzdžių laikiklis (tvirtinamas prie šulinio angos)

Ko reikės papildomai

• kreipiantieji vamzdžiai Ø 3/4" iš nerūdijančio plieno AISI 304 (2, 3 arba 6 m), pjaunami vietoje pagal išmatuotą ilgį
• tarpiniai kreipiančiųjų laikikliai Ø 3/4" - kas 2 m - gamintojas tai nurodo kaip privalomą
• grandinė ar lynas siurbliui nuleisti ir ištraukti
• slėginis vamzdis, atbulinis ir uždaromasis vožtuvai

Tinka siurbliams

Pedrollo VXCm 15/50-F, VXCm 20/50-F, VXCm 30/50-F, VXC 15/50-F, VXC 20/50-F, VXC 30/50-F, VXC 40/50-F, MCm 15/50-F, MCm 20/50-F, MCm 30/50-F, MC 15/50-F, MC 20/50-F, MC 30/50-F, MC 40/50-F.

Į ką atkreipti dėmesį

• Komplektas tinka tik išvardytiems siurblių modeliams.
• Tarpiniai laikikliai ant Ø 3/4" kreipiančiųjų vamzdžių: kas 2 m - gamintojas tai nurodo kaip privalomą.
• Kreipiantieji vamzdžiai įstatomi be ašinio laisvumo - kitaip siurblys dirbdamas gali barškėti.
