Siurblio valdiklis PM Technology MESSENGER 4OME varikliams 230V

PM Technology MESSENGER valdiklis 4OME varikliams

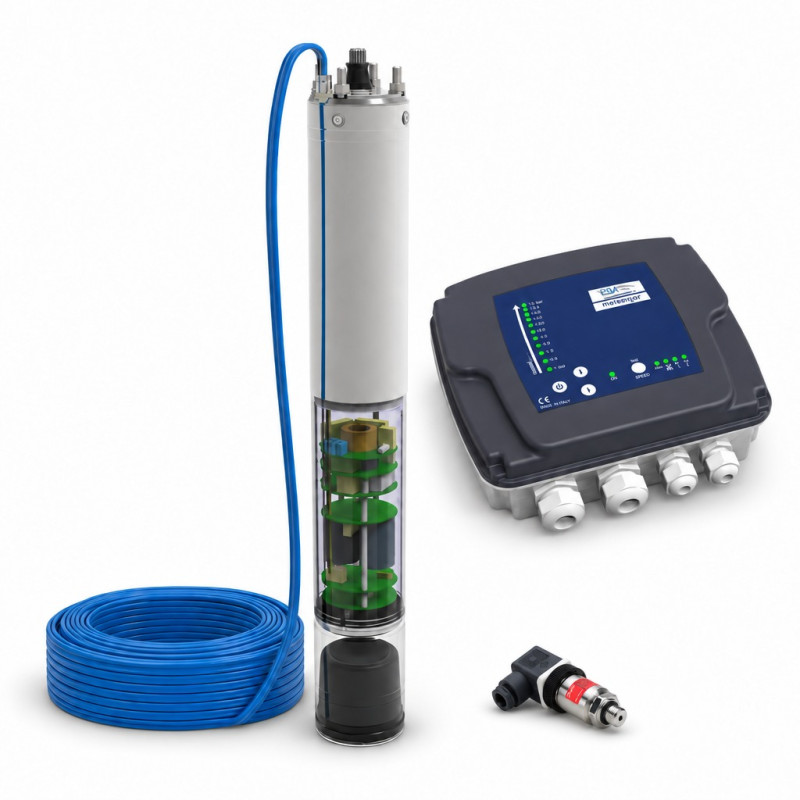

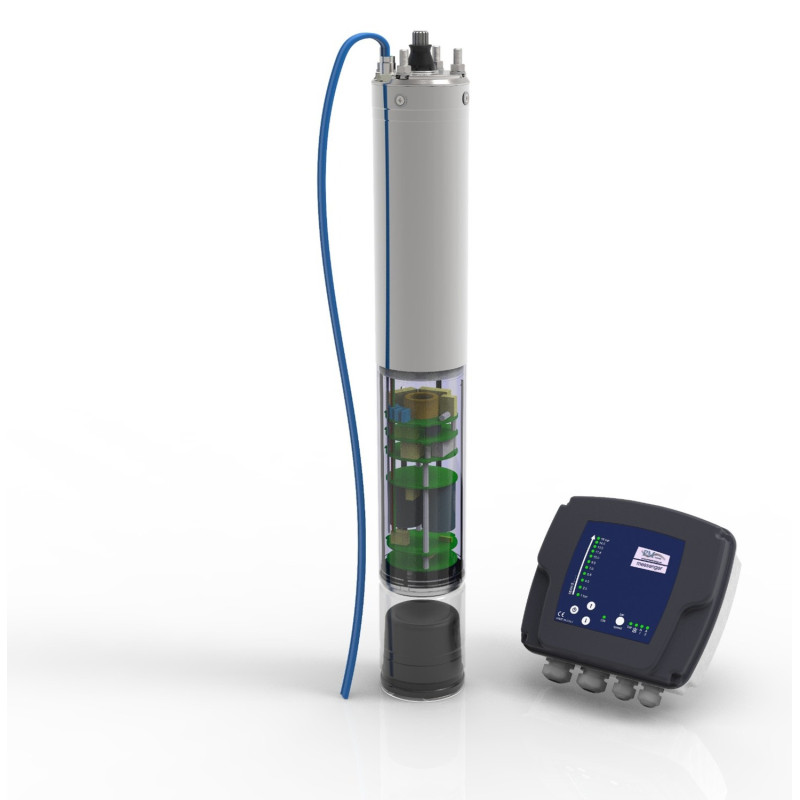

PM Technology MESSENGER - sieninis valdiklis, skirtas 4OME serijos panardinamiesiems varikliams su įmontuotu dažnio keitikliu. Per MESSENGER varikliui tiekiamas 1x230 V maitinimas, prijungiamas 0-16 bar slėgio daviklis ir nustatomas 1-16 bar slėgis. Valdiklis su varikliu bendrauja tuo pačiu maitinimo kabeliu. Visas komplektas su varikliu, MESSENGER valdikliu ir davikliu parduodamas kaip atskira prekė.

Kaip veikia MESSENGER?

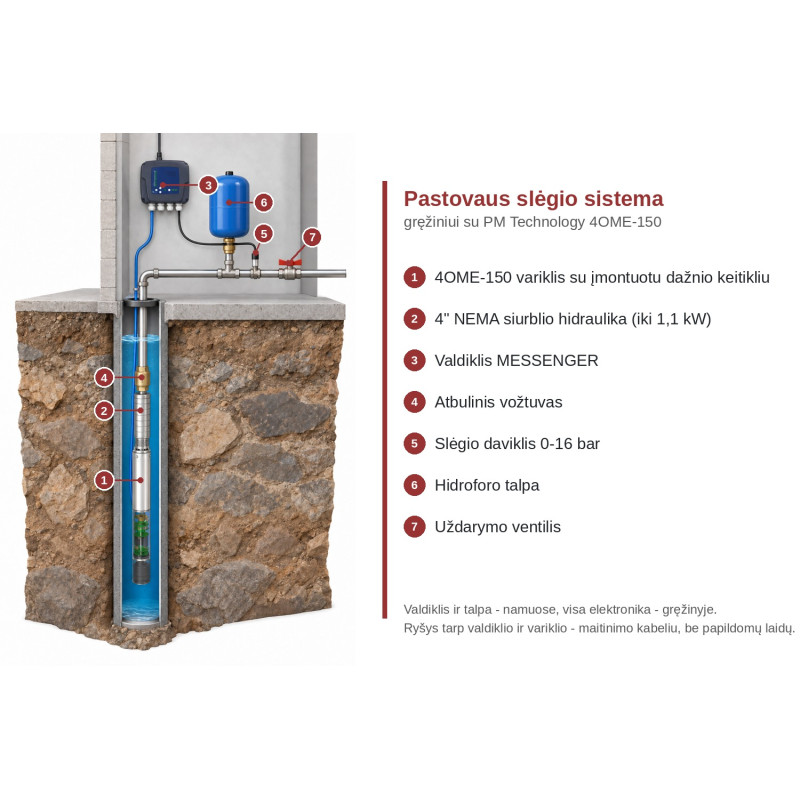

Maitinimas tiekiamas į valdiklį, o iš jo trimis laidais perduodamas varikliui. 4-20 mA slėgio daviklis matuoja sistemos slėgį. MESSENGER palygina jį su Jūsų nustatyta verte ir PLC ryšiu per maitinimo kabelį perduoda komandas varikliui. Papildomų valdymo laidų tarp valdiklio ir variklio nereikia.

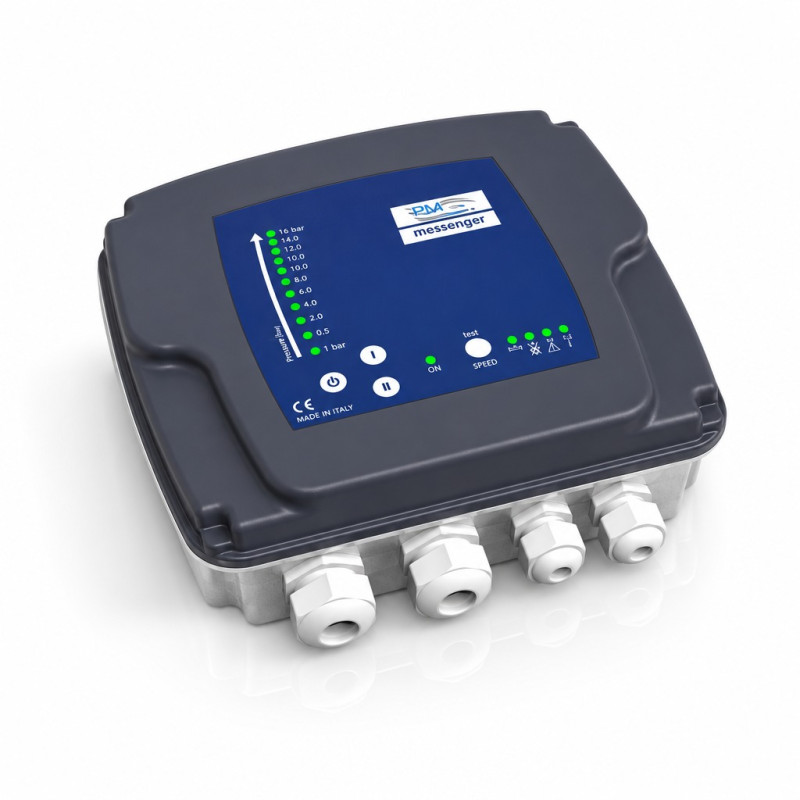

Automatiniu režimu palaikomas 1-16 bar slėgis. 11 pakopų LED skalėje nustatyta vertė mirksi, o išmatuota - šviečia. Rankiniu režimu galima nustatyti pastovų 15-55 Hz dažnį.

Valdiklio mygtukais įjungsite arba išjungsite sistemą, pasirinksite režimą ir pakeisite nustatymą. Dukart paspaudus įjungimo mygtuką, aliarmas atstatomas.

Apsaugos ir papildomos jungtys

MESSENGER rodo įtampos, viršsrovės, sausosios eigos, daviklio gedimo, ryšio praradimo ir variklio temperatūros aliarmus. Po įtampos ar viršsrovės sutrikimo sistema bando įsijungti praėjus 2 min. Aptikus sausąją eigą, bandymai kartojami po 10, 20, 40, 80 ir 120 min.

Valdiklyje yra:

• pagalbinė N.O. relė iki 250 V, pavyzdžiui, skirta signalizacijai;
• 2 skaitmeniniai įėjimai plūdei arba nuotoliniam stabdymui;
• 4-20 mA įėjimas slėgio davikliui;
• IP55 klasės plastiko ir aliuminio korpusas be ventiliatoriaus.

Kaip pasirinkti?

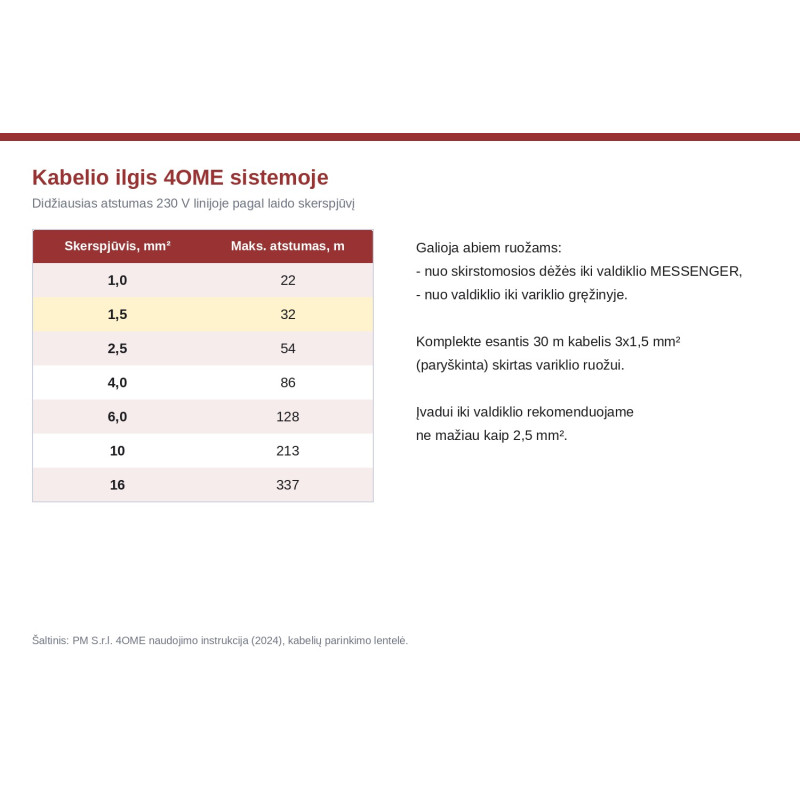

Kabeliui nuo elektros linijos iki valdiklio ir nuo valdiklio iki variklio taikomi tie patys apribojimai: 1.5 mm² - iki 32 m, 2.5 mm² - iki 54 m, 4 mm² - iki 86 m.

Į ką atkreipti dėmesį?

MESSENGER tinka tik 4OME serijos varikliams. Tai nėra universali slėgio relė. Valdiklį montuokite patalpoje arba kesone, kur jo neveiks tiesioginiai krituliai. Reikalinga atskira 16 A linija, ne mažesnio kaip 2.5 mm² skerspjūvio įvadinis kabelis ir 30 mA A klasės nuotėkio srovės relė. Leistina įtampa - 180-250 V.

Prieš atidarydami korpusą, išjunkite maitinimą ir palaukite 2 min. MESSENGER garantija - 24 mėn.
