Pastovaus slėgio sistema gręžiniui PM Technology 4OME-150 (variklis su dažnio keitikliu ir valdiklis MESSENGER) 1.1kW 230V

PM Technology 4OME-150 pastovaus slėgio sistema

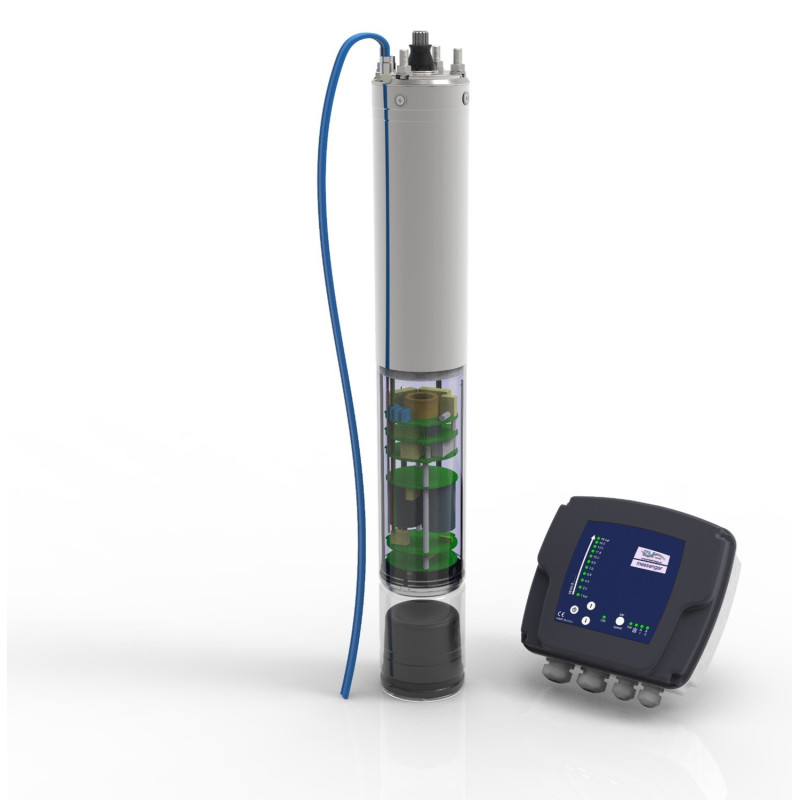

PM Technology 4OME-150 - pastovaus slėgio sistema nuosavam gręžiniui. Dažnio keitiklis įmontuotas į variklį ir veikia po vandeniu, todėl namuose nelieka ūžiančios dėžės. Čia montuojamas tik knygos dydžio valdiklis MESSENGER ir nedidelė hidroforo talpa. 1.1 kW, 230 V variklis tinka 4 colių hidraulikai (siurblio darbinei daliai) iki 1.1 kW. Gamintojas - Italijos įmonė PM Technology, priklausanti Pedrollo įmonių grupei.

Kaip veikia 4OME-150 sistema

Slėgio daviklis vamzdyne nuolat matuoja vandens slėgį. Valdiklis MESSENGER palygina jį su Jūsų nustatyta 1-16 bar slėgio reikšme ir per maitinimo kabelį perduoda komandą į gręžinį. Variklyje įmontuotas dažnio keitiklis reguliuoja apsukas 15-55 Hz diapazone.

Atsukus čiaupą ar įjungus dušą, variklis padidina apsukas. Sumažėjus vandens poreikiui, apsukos krinta, o užsukus čiaupus variklis švelniai sustoja. Dėl to slėgis nesvyruoja taip, kaip sistemoje su paprasta slėgio rele.

Į gręžinį vienfazis 230 V maitinimas tiekiamas trijų laidų kabeliu. Varikliui reikalingą trifazę įtampą suformuoja pačiame variklyje esantis keitiklis. Jis užlietas derva ir aušinamas gręžinio vandeniu. Valdiklis MESSENGER neturi ventiliatoriaus, todėl namuose neatsiranda jo keliamo ūžesio. Naudojant ilgą kabelį, papildomų elektrinių filtrų nereikia.

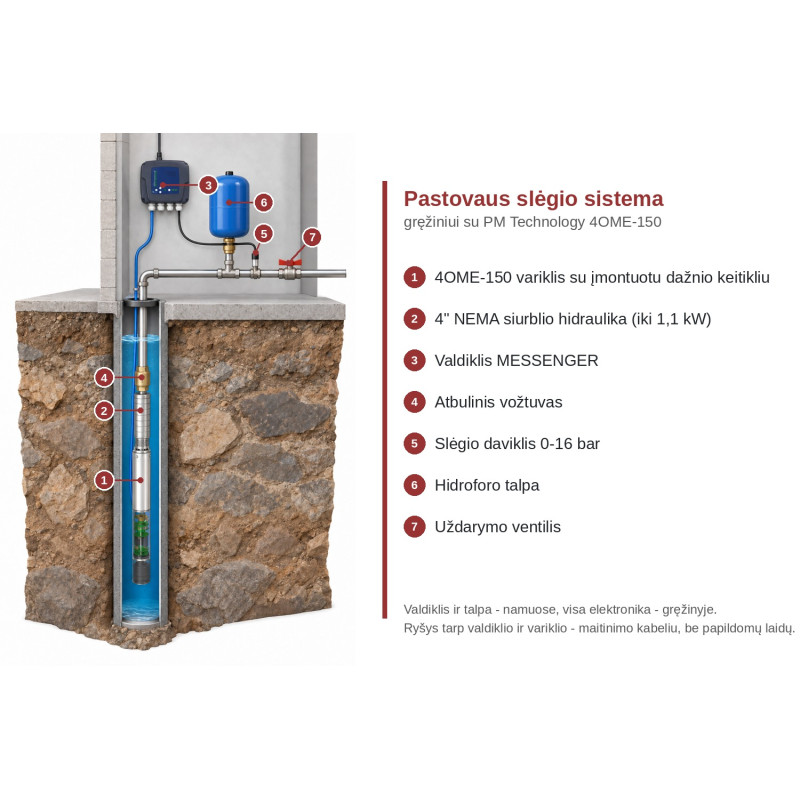

Keitiklis ir variklis sujungti pačiame korpuse, todėl kabeliu į gręžinį teka tik įprasta tinklo įtampa - be jokių keitiklio impulsų. Toks kabelis nekelia trikdžių kitiems namo prietaisams ir pats jų nebijo. Visa sistema - trys dalys ir vienas paprastas kabelis: kompaktiška, tyli ir atspari trikdžiams.

Sistema saugo variklį nuo sausos eigos, perkrovos, perkaitimo, slėgio daviklio gedimo ir netinkamos įtampos. Po sausos eigos ji mėgina paleisti variklį po 10, 20, 40, 80 ir 120 min. Leistina maitinimo įtampa - 180-250 V. Jai nukrypus nuo šių ribų, sistema sustoja ir po 2 min. bando įsijungti iš naujo.

Hidraulikos ir hidroforo talpos parinkimas

4OME-150 parduodama be hidraulikos. Ją parenkame pagal gręžinio gylį, vandens lygį, vamzdyno nuostolius ir didžiausią numatomą vandens poreikį. Variklis suderinamas su 4 colių NEMA hidraulika iki 1.1 kW.

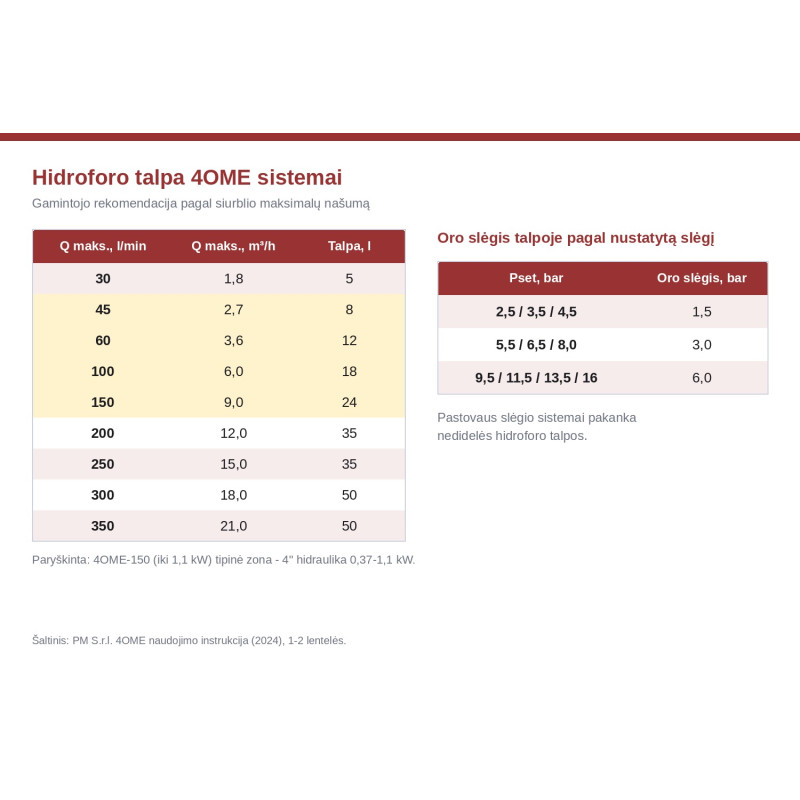

Hidroforo talpa privaloma, tačiau didelio indo nereikia:

Kai sistemoje nustatytas 2.5-4.5 bar slėgis, oro slėgis hidroforo talpoje turi būti 1.5 bar. Talpa palaiko slėgį, kai vanduo nevartojamas, ir padeda išvengti nereikalingų variklio paleidimų.

Atskira hidraulika turi ir praktinį privalumą: ateityje galima keisti tik susidėvėjusią siurblio dalį, o tinkamą variklį ir valdymo įrangą palikti.

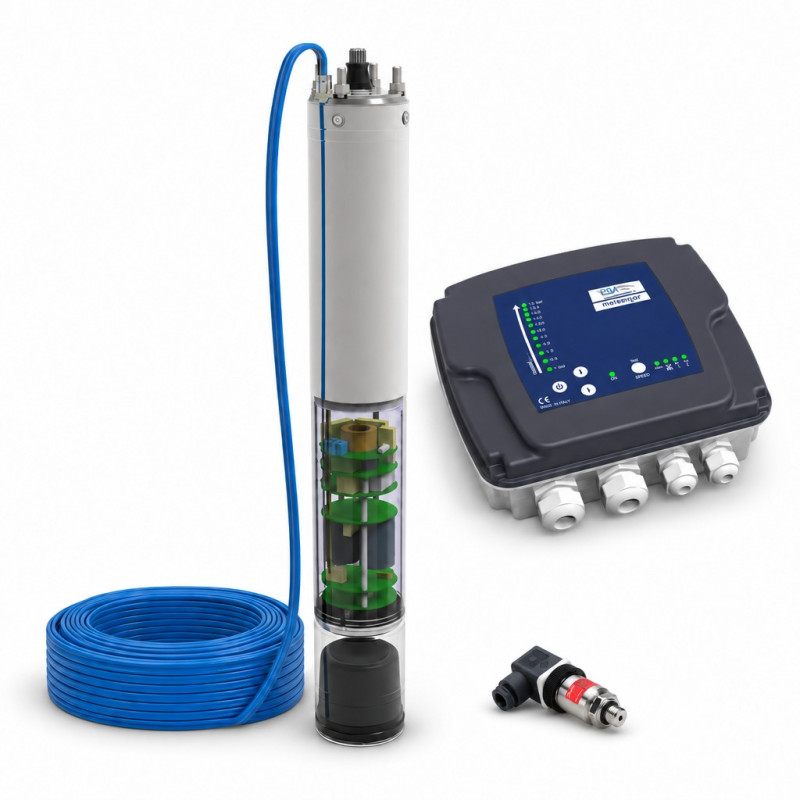

Kas įeina į komplektą

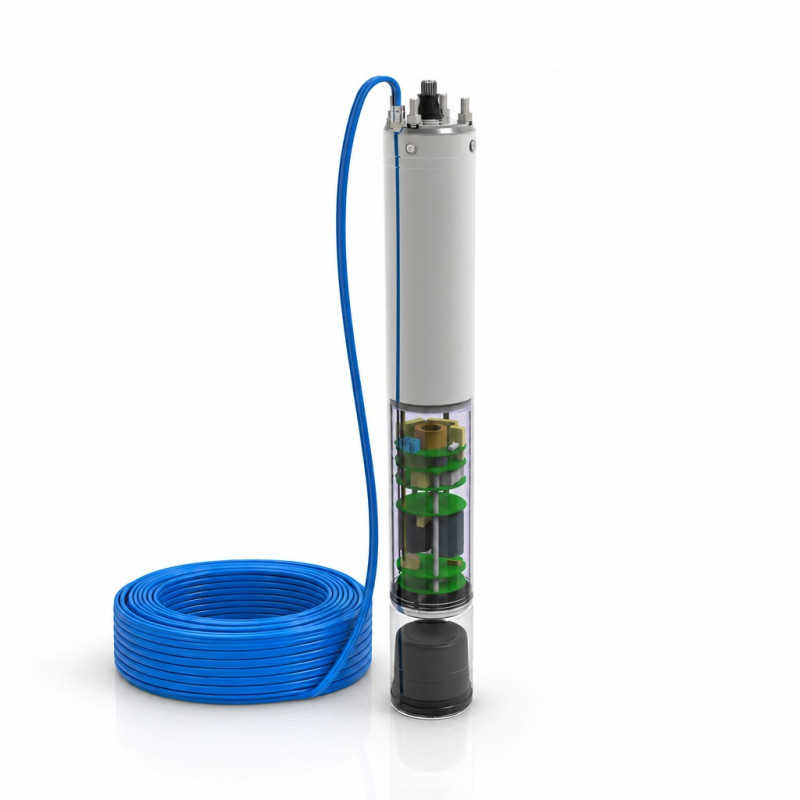

• PM Technology 4OME-150 variklis su įmontuotu dažnio keitikliu
• 1.1 kW, 230 V, 14.5 A
• 30 m ilgio 3x1.5 mm² kabelis su geriamajam vandeniui skirtais sertifikatais
• Valdiklis MESSENGER, IP55

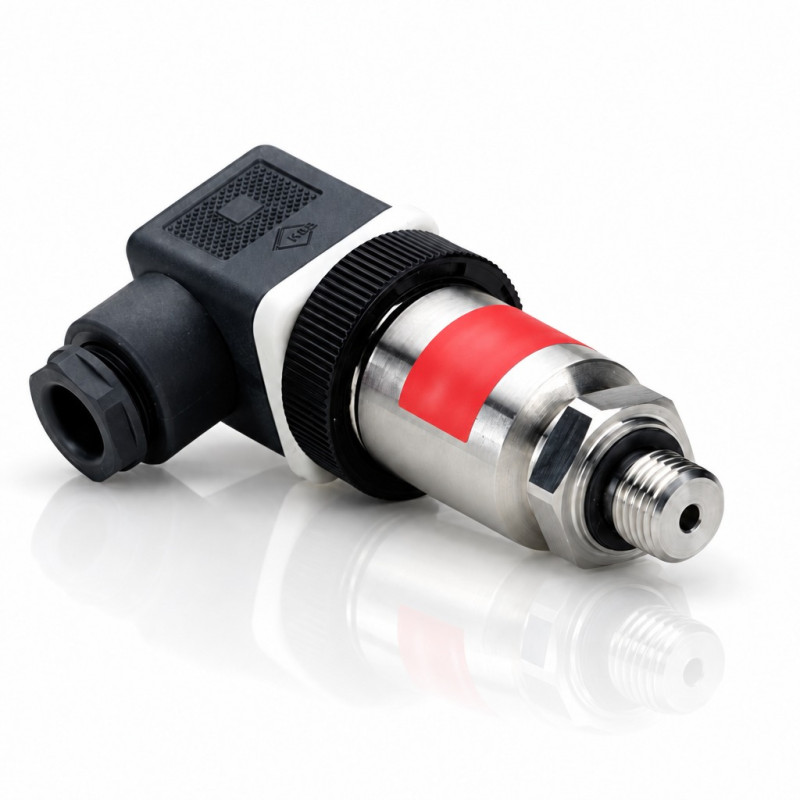

• Slėgio daviklis, 0-16 bar

Hidraulika, hidroforo talpa, atbulinis vožtuvas, vamzdis, lynas, gręžinio galvutė ir elektros įvadas į komplektą neįeina. Šias dalis padedame parinkti pagal konkrečią sistemą.

Ką būtina įvertinti prieš montuojant

4OME-150 skirtas 4 colių arba platesniam gręžiniui. Variklio skersmuo - 94 mm. Plačiame gręžinyje, ypač kai vandens debitas mažas, gali reikėti aušinimo gaubto, kad vanduo pro variklį tekėtų bent 0.1 m/s greičiu.

Sistema skirta švariam 0-35 °C temperatūros vandeniui. Leidžiama iki 30 paleidimų per valandą. Ant hidraulikos išėjimo būtinas atbulinis vožtuvas.

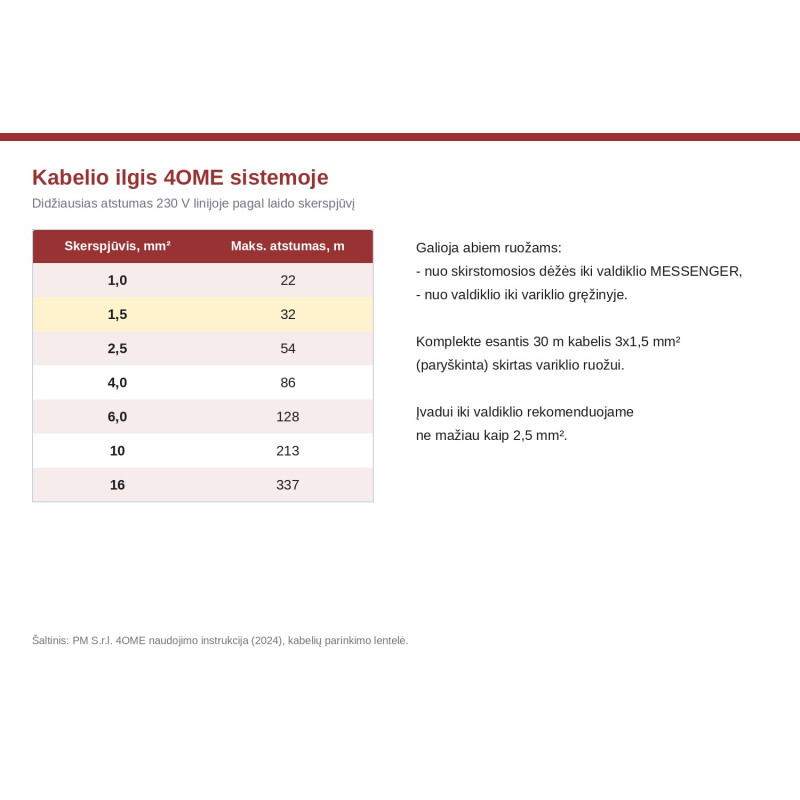

Komplekte yra 30 m kabelis. Jei reikia ilgesnio kabelio, jis pratęsiamas 2.5 mm² kabeliu, naudojant sandarią movą. Bendras ilgis gali siekti iki 60 m. Elektros įvado iki valdiklio laidas turi būti ne mažesnio kaip 2.5 mm² skerspjūvio. Reikalinga atskira 16 A linija su 30 mA nuotėkio rele.

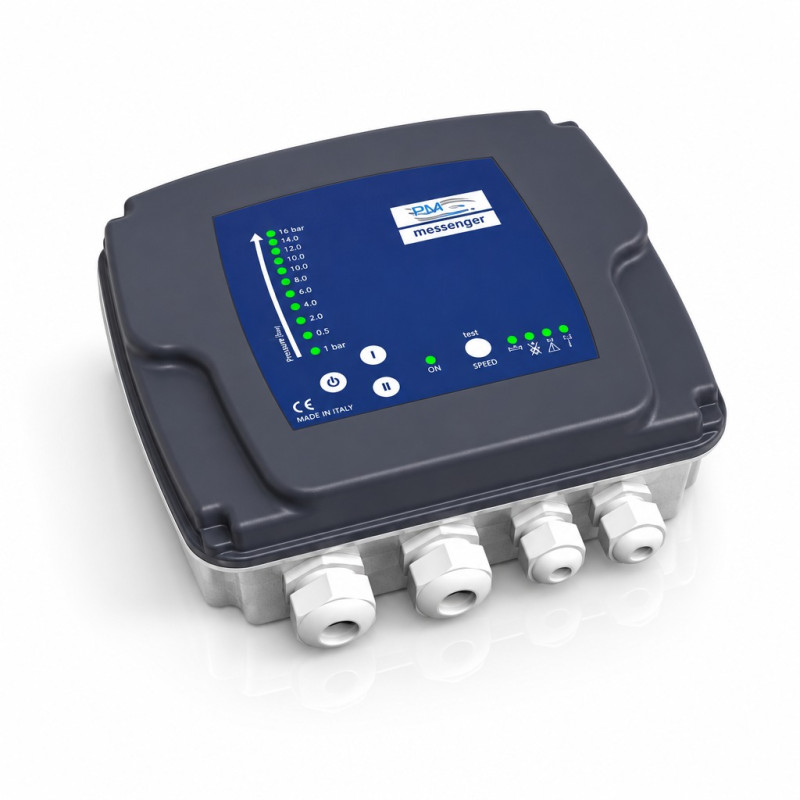

Valdiklis MESSENGER montuojamas patalpoje arba tinkamai įrengtame kesone. Jis valdomas mygtukais, o informacija rodoma lempučių skalėje.

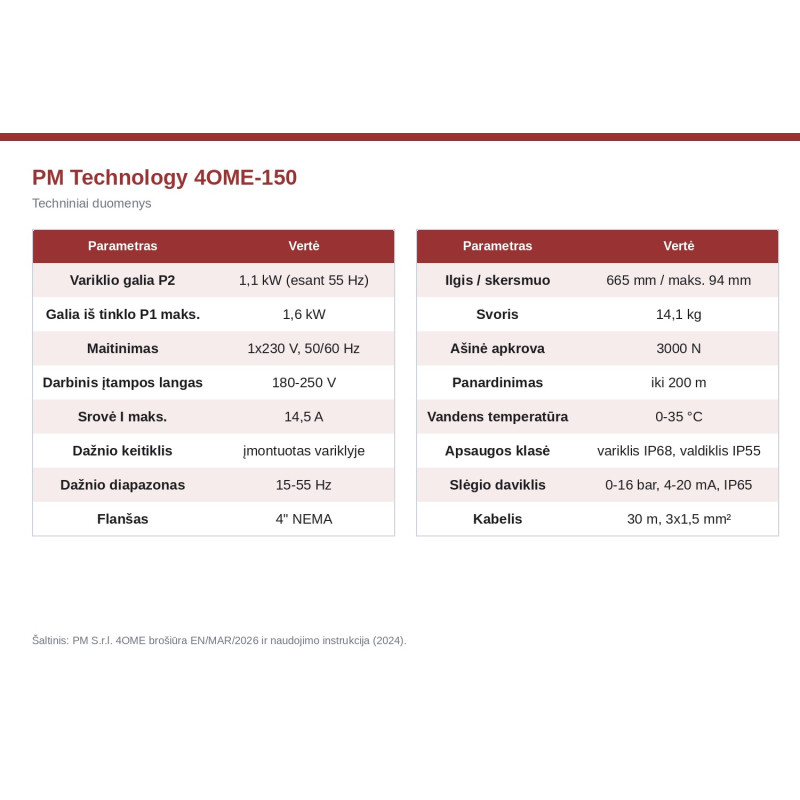

Pagrindiniai 4OME-150 parametrai

• Variklis: 1.1 kW, 230 V, 14.5 A
• Reguliavimo diapazonas: 15-55 Hz
• Matmenys: Ø94 x 665 mm
• Svoris: 14.1 kg
• Variklio apsauga: IP68
• Valdiklio apsauga: IP55
• Nustatomas slėgis: 1-16 bar
• Maitinimo įtampa: 180-250 V
• Garantija: 24 mėn.
