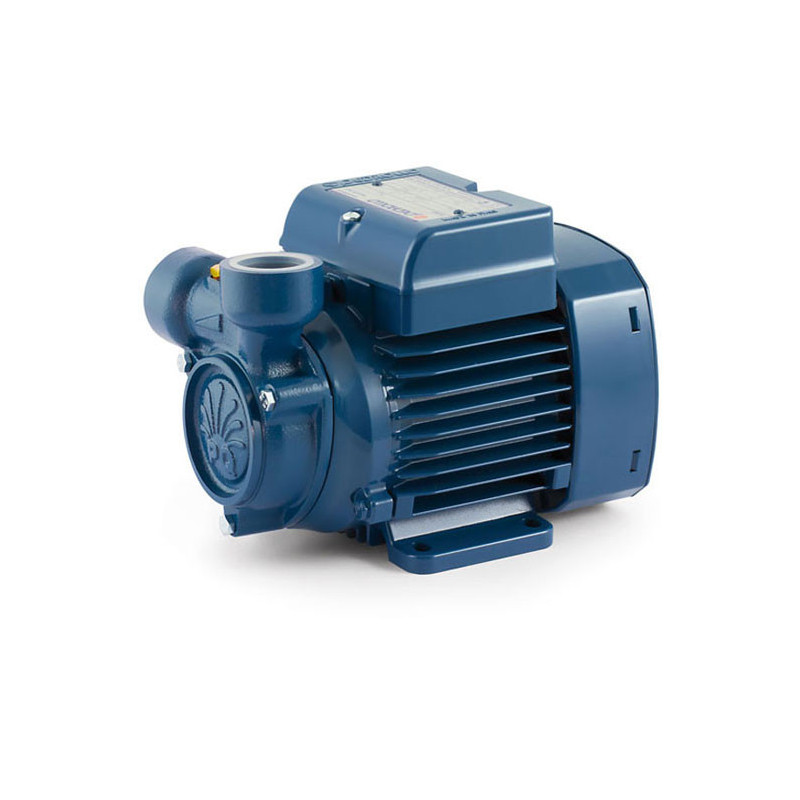

Sausai statomas horizontalus siurblys Pedrollo PQ65 400V

Pedrollo PQ65 - 0.55 kW trifazis 230/400 V periferinis siurblys, kuris, esant 5 l/min srautui, kelia vandenį iki 50 m, o didžiausias jo srautas siekia 50 l/min. Jis tinka nedideliam namui ar sodybai, dviem vartotojams vienu metu ir laistymui iš šulinio ar talpos.

Kaip veikia Pedrollo PQ65

Žalvarinio darbaračio pakraštyje išdėstytos mažos radialinės mentelės. Vanduo juda kanalu aplink darbaratį, daug kartų grįžta į menteles ir kaskart gauna papildomos energijos. Taip nedidelės galios periferinis siurblys sukuria didelį slėgį, kai reikia palyginti nedaug vandens.

Svarbu suprasti ir kitą šio veikimo principo pusę: didėjant srautui, slėgis greitai mažėja. Todėl renkantis siurblį nepakanka atsižvelgti vien į didžiausią 55 m kėlimo aukštį, kai vanduo neteka. Reikia vertinti darbo tašką, kuriame nurodytas ir srautas, ir kėlimo aukštis.

PQ65 vandenį įsiurbia per šoninę 1" angą, o išvadas nukreiptas į viršų. Toks išdėstymas patogus, kai įsiurbimo vamzdis prie siurblio prijungiamas horizontaliai. 220 mm ilgio korpusą lengviau sutalpinti ribotoje erdvėje arba pakeisti seną PQ modelį neperdarant viso vamzdyno.

Aliuminio kronšteinas turi žalvarinį dangtelį ir apsaugą nuo užstrigimo. Gamintojas taip pat nurodo, kad naujos versijos konstrukcija triukšmą sumažina 20 %.

Darbo taškai

Lentelėje pateiktas visas manometrinis kėlimo aukštis, kai įsiurbimo aukštis yra 0 m. Renkantis siurblį reikia sudėti faktinį įsiurbimo aukštį, pakilimą iki aukščiausio vandens tiekimo taško, vamzdžių pasipriešinimą ir norimą slėgį naudojimo vietoje.

PQ65 darbo intervalas yra 5-50 l/min, arba 0.3-3 m³/val. Jis tinka, kai bendras dviejų vartotojų vandens poreikis patenka į šį intervalą. Jei reikia daugiau nei 50 l/min arba esant pasirinktam srautui nepakanka kėlimo aukščio, verta rinktis galingesnį modelį.

Konstrukcija ir darbo ribos

Siurblio korpusas pagamintas iš ketaus, darbaratis - iš žalvario, o velenas - iš AISI 431 plieno. Mechaninį sandariklį sudaro keramika, grafitas ir NBR. Siurblys sveria 6.2 kg, jo aukštis siekia 152 mm.

Trifazio variklio galia yra 0.55 kW, arba 0.75 AG. Srovė siekia 2.9 A esant 230 V ir 1.7 A esant 400 V. Variklis pritaikytas S1 režimui, turi F izoliacijos klasę ir IPX4 apsaugą. Didžiausias darbinis slėgis - 6 bar.

Siurblys skirtas švariam vandeniui be smėlio ir kitų abrazyvinių dalelių. Leidžiama skysčio temperatūra yra nuo -10 iki +60 °C, o aplinkos temperatūra - iki +40 °C.

Į ką atkreipti dėmesį montuojant

PQ65 pats nepašalina oro iš įsiurbimo linijos. Prieš pirmą paleidimą pripildykite vandeniu siurblio korpusą ir visą įsiurbimo vamzdį. Vamzdžio gale sumontuokite dugninį vožtuvą ir panardinkite jį bent 50 cm.

Manometrinis įsiurbimo aukštis gali siekti iki 8 m. Naudokite ne siauresnį nei 1" įsiurbimo vamzdį ir kruopščiai užsandarinkite visas jo jungtis, nes per nesandarias vietas patekęs oras trukdo siurbliui kelti vandenį.

Siurblį montuokite horizontaliai, sausoje ir vėdinamoje patalpoje. Neleiskite jam veikti sausąja eiga, nes vanduo reikalingas mechaniniam sandarikliui. Jei kyla užšalimo pavojus, iš siurblio ir vamzdyno išleiskite vandenį. Kai vandens stulpas slėgio pusėje viršija 20 m, už siurblio sumontuokite atbulinį vožtuvą.

400 V elektros grandinėje vartotojas turi įrengti pagal vardinę srovę parinktą variklio apsaugos automatą. Prieš pradedant darbą taip pat reikia patikrinti variklio sukimosi kryptį. Pedrollo PQ65 pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
