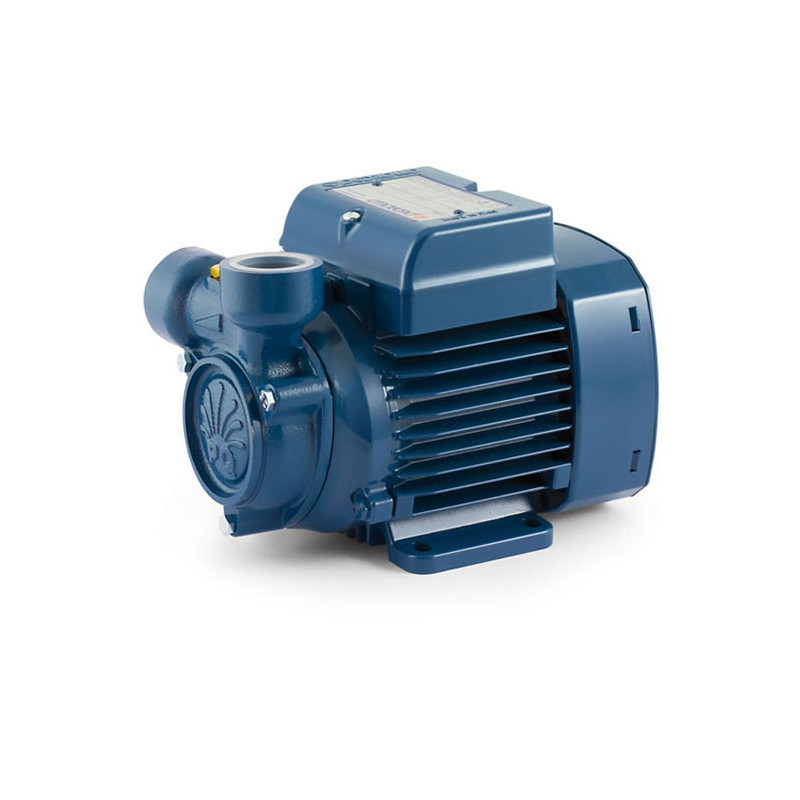

Sausai statomas horizontalus siurblys Pedrollo PQ60 400V

Pedrollo PQ60 - 0.30 kW galios, 400 V trifazis periferinis siurblys, kurio kėlimo aukštis esant 5 l/min srautui siekia 38 m, o didžiausias srautas - 40 l/min. Jis tinka tiekti vandenį vienam vartotojui vienu metu ir gali būti naudojamas nedideliame hidrofore, sodui laistyti, vandeniui iš lietaus vandens talpos tiekti ar vasarnamyje.

Kaip veikia Pedrollo PQ60

Periferinio siurblio žalvarinio darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Vanduo juda kanalu aplink darbaratį, daug kartų grįžta prie mentelių, todėl jo slėgis kaskart padidėja. Dėl tokio veikimo principo nedidelės galios variklis gali sukurti didelį slėgį, kai reikia palyginti nedaug vandens.

Svarbu suprasti ir kitą šio principo pusę: didėjant srautui, kėlimo aukštis greitai mažėja. Kai siurblys tiekia 5 l/min, kėlimo aukštis siekia 38 m, o pasiekus 40 l/min srautą lieka 5 m. Todėl siurblio negalima rinktis vien pagal didžiausią kėlimo aukščio ar srauto reikšmę. Abu rodiklius reikia vertinti kartu.

PQ60 turi radialinę įsiurbimo angą šone, o vandens išvadas nukreiptas į viršų. Tokia konstrukcija patogi, kai įsiurbimo vamzdis jau atvestas iš šono arba keičiamas senas tokio pat išdėstymo siurblys. Trumpas 192 mm korpusas taip pat praverčia, kai montavimo vietos nedaug.

Korpusas pagamintas iš ketaus, darbaratis - iš žalvario, o velenas - iš AISI 431 plieno. Mechaninį sandariklį sudaro keramika, grafitas ir NBR. Aliuminio kronšteinas turi žalvarinį dangtelį ir apsaugą nuo užstrigimo.

Darbo taškai ir pasirinkimas

Lentelėje nurodytas bendras manometrinis kėlimo aukštis, kai įsiurbimo aukštis yra 0 m. Jūsų sistemai reikalingą kėlimo aukštį sudaro vandens pakėlimas iš šulinio ar talpos, aukščio skirtumas iki aukščiausio taško, vamzdžių pasipriešinimas ir norimas slėgis prie čiaupo ar laistymo įrenginio.

Visas PQ60 darbo intervalas yra 5-40 l/min, arba 0.3-2.4 m³/val., o kėlimo aukštis šiame intervale kinta nuo 38 iki 5 m. Esant nuliniam srautui, siurblys sukuria iki 40 m vandens stulpo. Didžiausias darbinis slėgis - 6 bar.

Šis modelis yra tinkamas pasirinkimas, kai vanduo tiekiamas vienam vartotojui vienu metu. Jei vienu metu naudojami keli čiaupai arba laistoma keliais purkštuvais, srauto poreikis padidėja, o turimas slėgis sumažėja. Tokiai sistemai verta rinktis didesnio našumo siurblį.

Montavimas ir paleidimas

PQ60 pats nepašalina oro iš įsiurbimo vamzdžio. Prieš pirmąjį paleidimą siurblio korpusą ir visą įsiurbimo vamzdį būtina užpildyti vandeniu. Vamzdžio gale montuojamas dugninis vožtuvas, panardintas bent 50 cm. Įsiurbimo vamzdis turi būti sandarus ir ne siauresnis už 1" siurblio angą. Manometrinis įsiurbimo aukštis gali siekti iki 8 m.

Siurbkite tik švarų vandenį be smėlio ir kitų abrazyvinių dalelių. Nepaleiskite siurblio be vandens, nes sausoji eiga pažeidžia mechaninį sandariklį. Siurblį montuokite horizontaliai, sausoje ir vėdinamoje patalpoje. Jei kyla užšalimo pavojus, išleiskite vandenį iš korpuso ir vamzdyno. Kai vandens stulpas slėginėje pusėje viršija 20 m, už siurblio būtina įrengti atbulinį vožtuvą.

Trifaziam varikliui reikia pagal 1.15 A vardinę srovę parinkto variklio apsaugos automato. Taip pat būtina patikrinti sukimosi kryptį. Siurbiamo skysčio temperatūra gali būti nuo -10 iki +60 °C, o aplinkos temperatūra - iki +50 °C. Siurblys sveria 4.9 kg, jo aukštis - 145 mm. Pedrollo PQ60 pagamintas Italijoje, garantija - 24 mėn.
