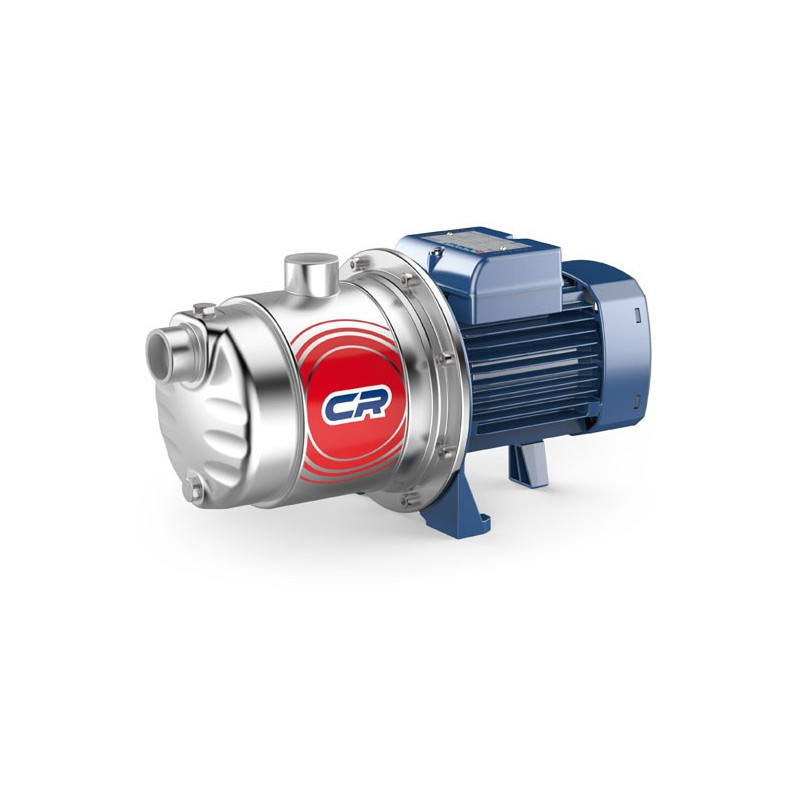

Daugiapakopis siurblys Pedrollo FCRm 80/3 230V (0.45 kW, 3 pakopos)

Pedrollo FCR yra horizontalus daugiapakopis siurblys švariam vandeniui. "Daugiapakopis" reiškia, kad viduje dirba ne vienas, o keli darbaračiai vienas po kito, todėl siurblys gali sukelti didesnį slėgį nei paprastas vienos pakopos modelis. FCR pakeitė ankstesnius Pedrollo 2CR-5CR siurblius: hidraulinė logika liko ta pati, bet naudojamas naujesnis, taupiau dirbantis ir tylesnis variklis, paruoštas darbui su dažnio keitikliu. Su vandeniu kontaktuojančios dalys gaminamos iš nerūdijančio plieno AISI 304, o mažesniuose modeliuose naudojami Noryl techninio polimero difuzoriai. FCR80 ir FCR100 dažniausiai renkamasi namui, sodybai ar mažam ūkiui, FCR90 / 130 / 200 / 240 - didesniam objektui arba karštesniam vandeniui, o FCR15 ir FCR30 - pramonei, dideliam laistymui ar didesniam vandentiekiui. Pavadinimas skaitomas paprastai: FCR dydis rodo našumo klasę, o skaičius po brūkšnio - pakopų, tai yra darbaračių, skaičių.

Kaip jis veikia. Siurblio viduje vanduo keliauja per kelis darbaračius iš eilės. Pirmas darbaratis pakelia slėgį, antras prideda dar, trečias - dar daugiau. Todėl daugiau pakopų reiškia didesnį slėgį tame pačiame siurblio dydyje. Pavyzdžiui, FCR80/2 reiškia FCR dydį 80 su 2 darbaračiais, o FCR80/5 - tą patį 80 dydį, bet jau su 5 darbaračiais ir gerokai aukštesniu slėgiu. Mažesni FCR80 ir FCR100 modeliai turi AISI 304 nerūdijančio plieno korpusą, darbaračius ir dangtį bei Noryl techninio polimero difuzorius. Didesniuose FCR90 ir aukštesniuose modeliuose visa hidraulinė dalis yra iš nerūdijančio plieno AISI 304.

Kaip išsirinkti tinkamą. Pirmiausia žiūrėkite, kiek vandens reikia per minutę: FCR80 - iki 80 l/min, FCR100 - iki 130 l/min, FCR90 - iki 90 l/min, FCR130 - iki 130 l/min, FCR200 - iki 200 l/min, FCR240 - iki 240 l/min, FCR15 - iki 400 l/min, FCR30 - iki 800 l/min. Rinkitės mažiausią dydį, kuris padengia Jūsų didžiausią poreikį su atsarga. Tada žiūrėkite slėgį, tai yra kiek metrų siurblys turi "pakelti" vandenį pagal Jūsų sistemą. Tam renkamasi pakopų skaičius po brūkšnio: /2, /3, /4, /5, /6 arba /7, priklausomai nuo konkretaus modelio. Daugiau pakopų duoda aukštesnį slėgį, bet tikslų darbo tašką verta tikrinti pagal siurblio kreivę. Trečias dalykas - vandens temperatūra: FCR80 ir FCR100 tinka iki +60 °C, FCR90 / 130 / 200 / 240 - iki +90 °C, FCR15 ir FCR30 taip pat dirba iki +90 °C ir skirti iki 12 bar sistemoms. Ketvirtas dalykas - fazė: jei turite įprastą 230 V įvadą, rinkitės FCRm vienfazį modelį su integruota šilumine apsauga; jei turite 400 V trifazį įvadą, rinkitės FCR be raidės "m". FCR15 ir FCR30 gaminami tik trifaziai.

Ko šis siurblys nedaro. Jis netinka purvinam vandeniui su smėliu, dumblu, akmenukais ar kitomis abrazyvinėmis priemaišomis, nes jos pažeidžia darbaračius ir sandariklį. Tai nėra drenažo ar nuotekų siurblys. Jis taip pat nėra savisiurbis: prieš paleidžiant korpusą reikia pripildyti vandeniu, o įsiurbimo linijoje turi būti atbulinis vožtuvas, kad vanduo nenubėgtų atgal. Įsiurbimo aukštis gali siekti iki 7 m. Maksimalus darbinis slėgis priklauso nuo modelio grupės: FCR80/100 - 7 bar, FCR90/130/200/240 - 11 bar, FCR15/30 - 12 bar. Siurblys pats automatiškai neįsijungia ir neišsijungia, todėl automatiniam darbui reikia slėgio relės su hidroforu arba dažnio keitiklio. FCR varikliai paruošti darbui su dažnio keitikliu, bet pats dažnio keitiklis komplektuojamas atskirai. Mažesnių modelių apsaugos klasė yra IP X4, FCR15/30 - IP 55, todėl elektros dalį vis tiek reikia saugoti nuo tiesioginės vandens srovės.

Pedrollo FCRm80/3 savybės ir panaudojimo apribojimai

• Pakopų skaičius: 3
• Galingumas P2: 0.45 kW / 0.6 HP
• Maksimalus našumas: iki 80 l/min (4.8 m³/h)
• Maksimalus slėgis (Q=0): 40 m
• Skysčio temperatūra: -10 °C iki +60 °C
• Aplinkos temperatūra: iki +40 °C
• Manometrinis įsiurbimo aukštis: iki 7 m
• Maksimalus darbinis slėgis: 7 bar
• Korpusas, dangtis, darbaračiai: nerūdijantis plienas AISI 304
• Difuzoriai: Noryl techninis polimeras su atsparumo žiedais
• Velenas: nerūdijantis plienas AISI 431
• Mechaninis sandariklis: AR-13 (keramika / grafitas / NBR)
• Variklis: vienfazis 230V su integruota termine apsauga, IE2 efektyvumo klasė, izoliacija F, apsauga IP X4, nuolatinis darbas S1
• Pajungimai: ISO 228/1 sriegis
• Tinka dažnio keitikliui
