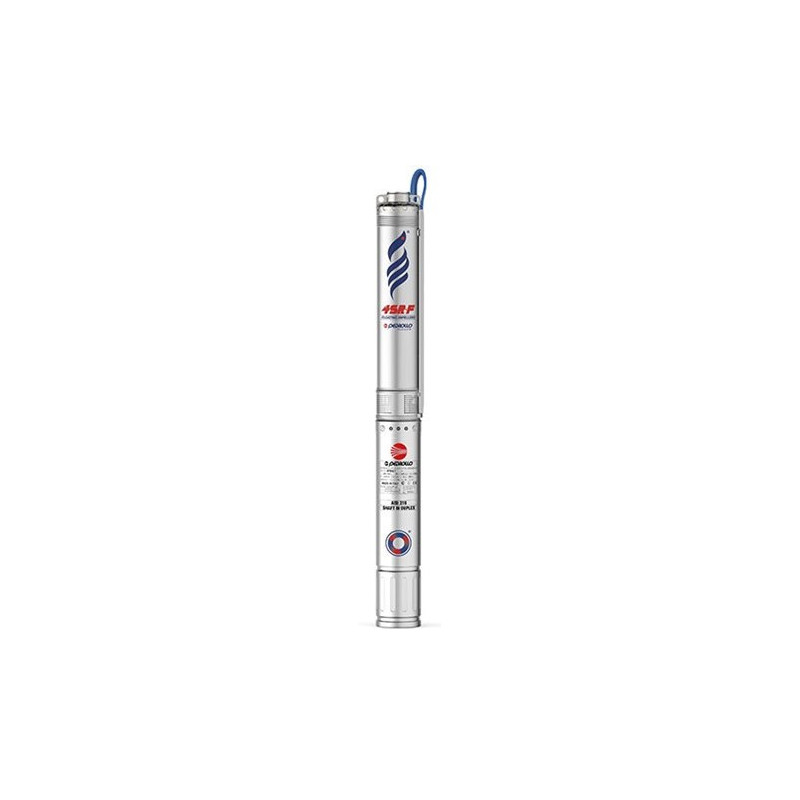

Giluminis vandens siurblys Pedrollo 4SR2/17-R

Pedrollo 4SR2/17 su Franklin varikliu yra 1.1 kW galios giluminis siurblys, tiekiantis 10-65 l/min srautą, kai kėlimo aukštis siekia 127-36.5 m. Jis jungiamas prie vienfazio 230 V tinklo, o valdymo pulto nereikia. Šis modelis tinka esant giliam dinaminiam vandens lygiui, kai namas stovi ant kalvos arba trasa nuo gręžinio yra ilgesnė.

Kodėl nereikia valdymo pulto?

Paleidimo įranga įmontuota pačiame Franklin variklyje. Jame taip pat yra savaime atsistatanti apsauga nuo perkrovos ir apsauga nuo viršįtampių bei žaibo iškrovų. Elektrikas siurblį 3 gyslų kabeliu prijungia prie 230 V tinklo per tinkamą apsaugos įtaisą.

Tai reiškia mažiau atskirų elektros įrangos dalių ir paprastesnį montavimą. Paleidžiamas variklis sukuria trumpą atbulinį smūgį, kuris gali padėti atlaisvinti smėliu užstrigusią hidraulinę dalį.

Siurblys turi 17 pakopų. Plaukiojančios Delrin sparnuotės gali šiek tiek pasislinkti, todėl tarp sparnuotės ir difuzoriaus patekęs smėlis ne taip lengvai užblokuoja mechanizmą. Gamintojo duomenimis, tokios sparnuotės smėlėtame vandenyje tarnauja iki 10 kartų ilgiau nei įprastos konstrukcijos sparnuotės. Leidžiamas smėlio kiekis vandenyje - iki 200 g/m³.

Patentuotas įsiurbimo įtaisas padeda siurbliui veikti, kai vandenyje pasitaiko oro ar dujų. Nerūdijančio plieno atbulinis vožtuvas neleidžia vandeniui iš vamzdyno grįžti per siurblį.

Darbo taškai

Visas darbo intervalas yra 10-65 l/min, arba 0.6-3.9 m³/val. Uždarius išvadą pasiekiamas 133 m kėlimo aukštis, tačiau tai nėra įprastas darbo taškas, nes tuo metu vanduo netiekiamas.

Reikiamas kėlimo aukštis nėra tas pats, kas visas gręžinio gylis. Skaičiuojamas vandens lygis siurbliui veikiant, pakilimas iki aukščiausio čiaupo, slėgiui vamzdyne palaikyti reikalingas aukštis ir nuostoliai vamzdžiuose, alkūnėse bei vožtuvuose. Kuo didesnio srauto reikia, tuo mažesnį kėlimo aukštį gali sukurti siurblys. Tai aiškiai matyti lentelėje.

Pedrollo 4SR2/17 verta rinktis, kai svarbus didelis kėlimo aukštis, tačiau vienu metu pakanka iki 65 l/min srauto. Jei apskaičiuotas poreikis viršija 65 l/min, reikės didesnio našumo siurblio.

Konstrukcija ir matmenys

Hidraulinės dalies išvadas, atbulinis vožtuvas, pakopų korpusas, velenas ir filtras pagaminti iš AISI 304 nerūdijančio plieno. Smėliui atsparesni AISI 316L guoliai padengti chromo oksido danga. Franklin variklio apvija sandariai užlieta, o variklis užpildytas netoksišku skysčiu ir turi leidimus naudoti sąlyčiui su geriamuoju vandeniu. Apsaugos klasė - IP68.

• Galia - 1.1 kW, arba 1.5 HP
• Skersmuo - 98 mm
• Hidraulinės dalies ilgis - 528 mm
• Išvadas - 1 1/4"
• Gręžinys - nuo 4 col. (100 mm)
• Hidraulika pagaminta Italijoje
• Garantija - 24 mėn.

Svarbu montuojant

Siurbliui veikiant, jo viršus turi likti bent 0.5 m žemiau vandens lygio, o apačia - bent 1 m virš gręžinio dugno. Siurblys pakabinamas ant nerūdijančio plieno lyno. Montuojant talpoje, upėje ar ežere, reikia aušinimo gaubto, kad pro variklį tekėtų bent 8 cm/s greičiu judantis vanduo. Leistina vandens temperatūra - iki +30 °C.

Automatiniam vandens tiekimui reikalinga slėgio relė ir hidroforas. Galima iki 20 paleidimų per valandą, tarp jų paliekant bent 3 minučių intervalą. Variklyje nėra apsaugos nuo sausos eigos, todėl ją reikia įrengti, jei vandens lygis gali nukristi iki siurblio. Gamintojas nerekomenduoja šio modelio jungti per dažnio keitiklį.
