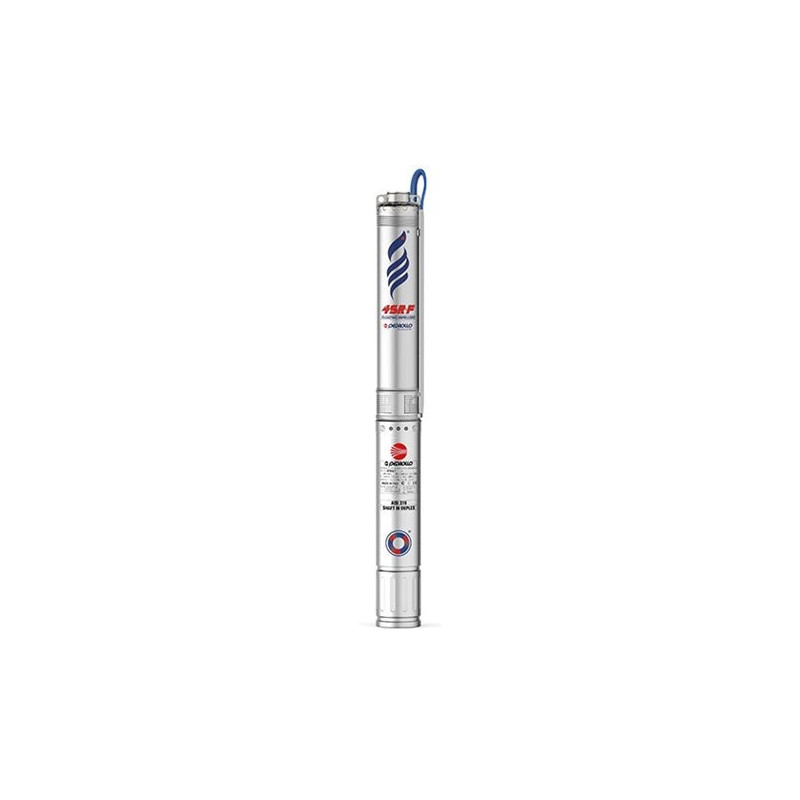

Giluminis vandens siurblys Pedrollo 4SR1/10-R

Pedrollo 4SR1/10 su Franklin varikliu - 0.37 kW giluminis siurblys, tiekiantis 5-30 l/min ir šiame diapazone sukuriantis 67.5-31 m kėlimo aukštį. Jis jungiamas prie 230 V tinklo, o valdymo pulto nereikia. Toks našumas tinka vasarnamiui, nedideliam namui ar mažo debito gręžiniui, kai vienu metu naudojami 1-2 čiaupai.

Kodėl šiam siurbliui nereikia valdymo pulto?

Vienfazio Franklin variklio paleidimo įranga sumontuota jo viduje. Ten pat įrengta savaime atsistatanti apsauga nuo perkrovos, viršįtampių ir žaibo iškrovų. Siurblys 3 gyslų kabeliu jungiamas tiesiai prie 230 V tinklo per automatinį apsauginį jungiklį. Prijungimo darbus turi atlikti elektrikas.

Tai reiškia, kad nereikia montuoti ir prijungti atskiros paleidimo dėžutės. Paleidžiamas variklis taip pat sukuria trumpą atbulinį smūgį, padedantį atlaisvinti smėliu užstrigusią hidraulinę dalį.

Svarbu atskirti paleidimo valdymą nuo vandentiekio automatikos. Valdymo pulto nereikia, tačiau automatiniam vandens tiekimui vis tiek naudojama slėgio relė ir hidroforas. Slėgio relė paleidžia siurblį nukritus slėgiui, o hidroforas sumažina dažnų įjungimų skaičių.

Kaip veikia Pedrollo 4SR1/10?

Tai 4 colių daugiapakopis giluminis siurblys. Pirmasis modelio skaičius nurodo maždaug 1 m³/val. našumo klasę, o antrasis reiškia 10 pakopų. Kiekviena pakopa padidina slėgį, todėl siurblys gali tiekti nedidelį ar vidutinį vandens kiekį iš gręžinio, kuriame reikia gana didelio kėlimo aukščio.

Plaukiojančios Delrin sparnuotės gali šiek tiek pasislinkti, todėl tarp judančių dalių patekęs smėlis rečiau jas užblokuoja. Leidžiamas smėlio kiekis vandenyje - iki 200 g/m³. Patentuotas įsiurbimo įtaisas padeda siurbliui veikti, kai vandenyje pasitaiko oro ar dujų, o įmontuotas nerūdijančio plieno atbulinis vožtuvas neleidžia vandeniui grįžti į gręžinį.

Išvadas, pakopų korpusas, velenas, filtras ir atbulinis vožtuvas pagaminti iš AISI 304 nerūdijančio plieno. Guoliai pagaminti iš AISI 316L ir padengti chromo oksido danga. Franklin variklio apvija yra sandariai užlieta, o variklis užpildytas netoksišku skysčiu ir turi IP68 apsaugos klasę.

Darbo taškai

Uždarius išvadą, siurblys pasiekia 70 m kėlimo aukštį, tačiau tai nėra darbinis režimas. Didėjant vandens srautui, kėlimo aukštis mažėja, todėl modelį reikia rinktis pagal realų norimą vandens kiekį, o ne vien pagal didžiausią skaičių lentelėje.

Reikiamą kėlimo aukštį sudaro dinaminis vandens lygis siurbliui veikiant, pakilimas iki aukščiausio čiaupo, vamzdyno pasipriešinimas ir norimas slėgis čiaupuose. Vertinti vien bendrą gręžinio gylį nepakanka.

Šis modelis tinka mažo debito gręžiniui, kuriame didesnio našumo siurblys galėtų nuleisti vandens lygį greičiau, nei gręžinys spėtų atsistatyti. Jei vienu metu naudojami keli čiaupai arba intensyviai laistoma, 30 l/min riba gali būti per maža.

Įrengimo sąlygos

• Siurblio skersmuo - 98 mm, todėl gręžinys turi būti bent 4 colių arba 100 mm skersmens.
• Siurblio viršus darbo metu turi likti bent 0.5 m žemiau vandens lygio.
• Siurblio apačia montuojama bent 1 m virš gręžinio dugno.
• Siurblys pakabinamas ant nerūdijančio plieno lyno.
• Talpykloje, upėje ar ežere naudojamas aušinimo gaubtas, kad pro variklį tekėtų pakankamas vandens srautas.
• Leidžiama iki 20 paleidimų per valandą, tarp jų paliekant bent 3 min.
• Variklyje nėra apsaugos nuo sausos eigos. Jei vandens lygis gali nukristi iki siurblio, montuojama atskira apsauga.
• Gamintojas nerekomenduoja siurblio jungti per dažnio keitiklį.
• Išvado dydis - 1"1/4.
• Garantija - 24 mėn.
