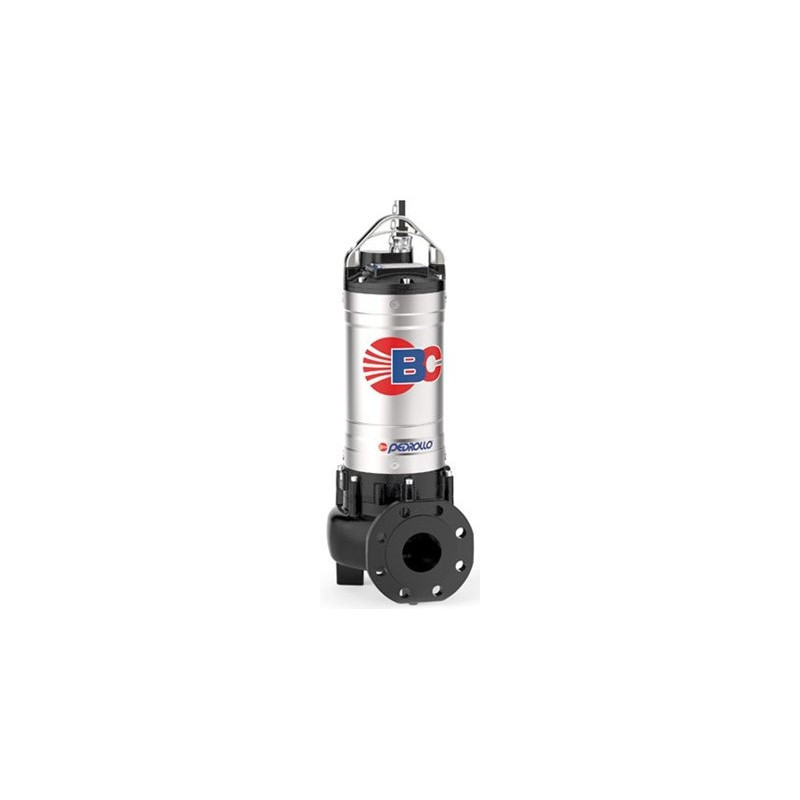

Pedrollo BC 40/35 - 3 kW, 400 V trifazis nuotekų siurblys, kurio našumo diapazonas siekia 300-1500 l/min, o kėlimo aukštis - iki 18.5 m. Jis turi DN65 PN10 flanšą ir praleidžia iki Ø35 mm kietąsias daleles bei trumpus pluoštus. Tai modelis, skirtas stacionariai daugiabučio, požeminio garažo ar ūkio kiemo perpumpavimo stočiai, kai nuotekas su dumblu reikia kelti maždaug 10-15 m.
Kaip veikia Pedrollo BC 40/35
Dvikanalėje ketaus sparnuotėje skystis teka dviem plačiais kanalais. Tokia konstrukcija leidžia iš 3 kW variklio išgauti didesnį slėgį ir naudingumą nei sūkurinė sparnuotė. Ji tinka dumblui, kanalizacijos ir paviršinėms nuotekoms, tačiau ilgi pluoštai, pavyzdžiui, skudurai ar virvės, gali apsivynioti aplink sparnuotę.
Slėginė jungtis yra DN65 PN10 flanšas, o ne paprasta vamzdžio jungtis. Jo matmenys: 2"1/2, 4 x Ø18 mm tvirtinimo angos, K145/D185. Į tai reikia atsižvelgti projektuojant vamzdyną, parenkant atbulinį vožtuvą ir uždarymo sklendę.
Siurblys neturi plūdės ir kištuko. Jį valdo atskiras skydas pagal dviejų lygio jungiklių signalus: vienas paleidžia siurblį, kitas jį sustabdo. Trečią jungiklį galima naudoti avariniam lygiui fiksuoti. Variklio apvijoje įmontuota šiluminė apsauga, o jos laidininkus būtina prijungti prie tinkamo Pedrollo valdymo pulto, kitaip garantija negalioja. Neprijungus apsaugos, garantija negalioja.
Prieš galutinai sumontuojant būtina patikrinti sukimosi kryptį. Dėl netinkamos fazių tvarkos slėgis gali sumažėti perpus. Tokiu atveju reikia sukeisti dvi fazes.
Pedrollo BC 40/35 galima statyti laisvai ant kojų ir prijungti prie vamzdžio ar žarnos. Patogesnis stacionarios stoties variantas - automatinio sujungimo kojelė su 3/4" arba 2" kreipiamaisiais vamzdžiais. Siurblys nuleidžiamas kreipiamaisiais, savo svoriu prispaudžiamas prie kojelės, o techninei priežiūrai ištraukiamas grandine, nelipant į šulinį. Sujungimo įranga perkama atskirai.

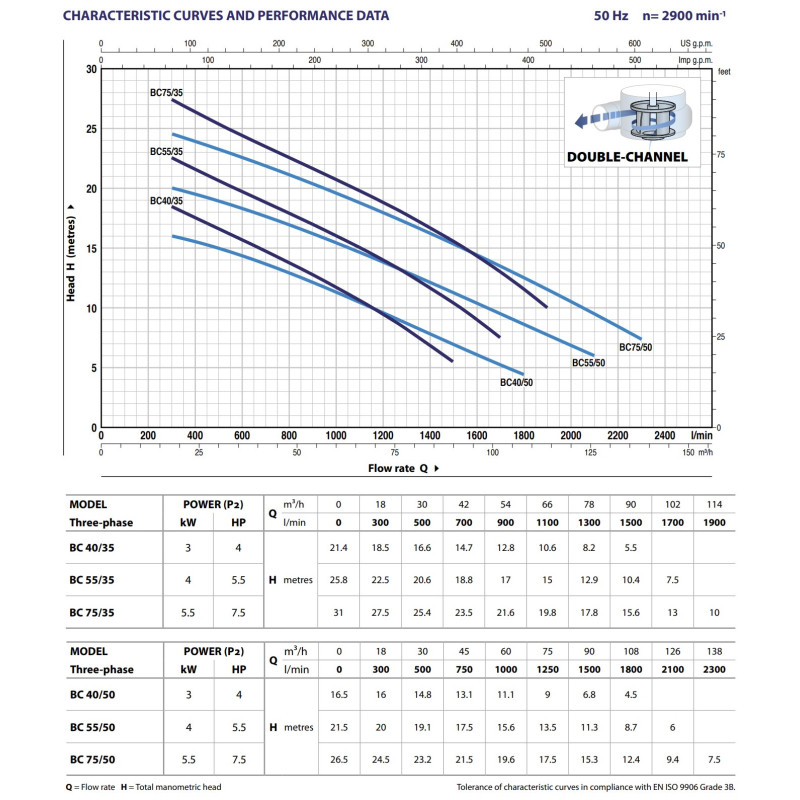

DN65 linijoje, kai vamzdyno ilgis yra 40 m, o geometrinis kėlimo aukštis - 10 m, numatomas darbo taškas yra apie 550 l/min, arba 33 m³/val. Kai tos pačios linijos geometrinis kėlimo aukštis siekia 15 m, lieka apie 366 l/min, arba 22 m³/val. Projektuojant reikia išlaikyti 0.7-2.3 m/s vandens tekėjimo greitį. Per didelis siurblys dirbs trumpais ciklais, sukels hidraulinius smūgius ir greičiau dėvės sistemą.
Korpusas, dvikanalė sparnuotė ir variklio dangtis pagaminti iš ketaus su epoksidine danga. Variklio gaubtas pagamintas iš AISI 304, velenas - iš AISI 431. Dvi mechaninių sandariklių poras skiria alyvos kamera. Siurblys sveria 56.0 kg, jo aukštis yra 595 mm, o kabelio ilgis - 10 m.
Kaip pasirinkti
| Jūsų situacija | Ar tinka Pedrollo BC 40/35 |
|---|
| Stacionari siurblinė su 400 V skydu, DN65 linija ir 10 m geometriniu kėlimo aukščiu | Taip - 40 m linijoje apie 550 l/min, arba 33 m³/val. |
| Reikia ištraukti siurblį nelipant į šulinį | Taip - su automatinio sujungimo kojele, kreipiamaisiais ir kėlimo grandine |
| Maža siurblinė su 230 V įvadu | Ne - reikalingas trifazis 400 V maitinimas ir valdymo skydas |
| Užlieta patalpa ar seklus drenažas | Ne - nuolatiniam darbui variklis turi būti panardintas bent 500 mm |
| Nuotekose gausu skudurų, virvių ar ilgų servetėlių | Ne - ilgi pluoštai gali apsivynioti aplink dvikanalę sparnuotę |
| Nuotekų kiekis mažas ir siurblys dažnai trumpam įsijungtų | Ne - leidžiama iki 20 paleidimų per valandą |
Į ką atkreipti dėmesį

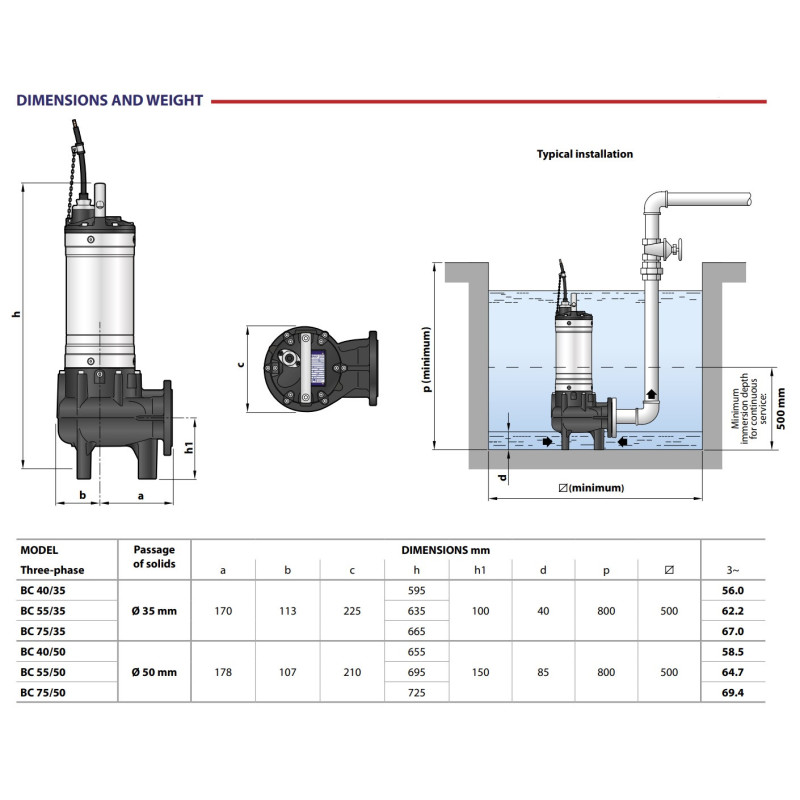

Siurblys montuojamas vertikaliai, ne mažesniame kaip 1000 x 1000 mm šulinyje. Nuolatiniam S1 darbui reikia ne mažesnio kaip 500 mm panardinimo, nes variklį aušina siurbiamas skystis. Didžiausias panardinimo gylis - 10 m. Leistina skysčio temperatūra - iki +40 °C, pH ribos - 5-9. Sausa eiga draudžiama.
Montuojant reikia valdymo skydo su variklio apsauga, lygio jungiklių, DN65 PN10 flanšinės linijos, atbulinio vožtuvo ir uždarymo sklendės. Dėl 56.0 kg svorio siurblys keliamas grandine arba keltuvu, jokiu būdu ne už kabelio.
Kas 3000 darbo valandų arba kartą per metus reikia išplauti siurblį, išmatuoti izoliacijos varžą, patikrinti hidraulinę dalį ir pakeisti alyvą sandariklių kameroje. Kas 9000 darbo valandų arba kas 3 metus reikalinga išsamesnė techninės priežiūros patikra. Jei nuotekose yra daug smėlio, priežiūrą reikia atlikti dažniau.
Pedrollo BC 40/35 pagamintas Italijoje, jam suteikiama 24 mėn. garantija. Tai racionalus pasirinkimas, kai DN65 perpumpavimo stočiai reikia konkretaus 10-15 m darbo slėgio, didelio srauto ir galimybės ištraukti siurblį nelipant į šulinį.
