Fekalinis siurblys su smulkintuvu Pedrollo TRITUS TR 1.5

Pedrollo TRITUS TR 1.5 yra 1.5 kW galios trifazis 400 V panardinamasis nuotekų siurblys, kurio didžiausias kėlimo aukštis siekia 26 m, o esant 20.4 m kėlimo aukščiui jis tiekia 100 l/min. DN40 PN6 flanšinė anga skirta nuotekoms stumti mažo skersmens slėginiu vamzdžiu. Šis modelis tinka ilgoms linijoms, dideliam kėlimo aukščiui ir slėginei kanalizacijai.

Kaip veikia Pedrollo TRITUS smulkintuvas

Prieš sparnuotės įėjimą sukasi grūdinto AISI 440C nerūdijančiojo plieno peilis. Jis susmulkina išmatas, popierių ir pluoštus, o atvira AISI 304 nerūdijančiojo plieno sparnuotė išstumia nuotekas į slėginį vamzdį.

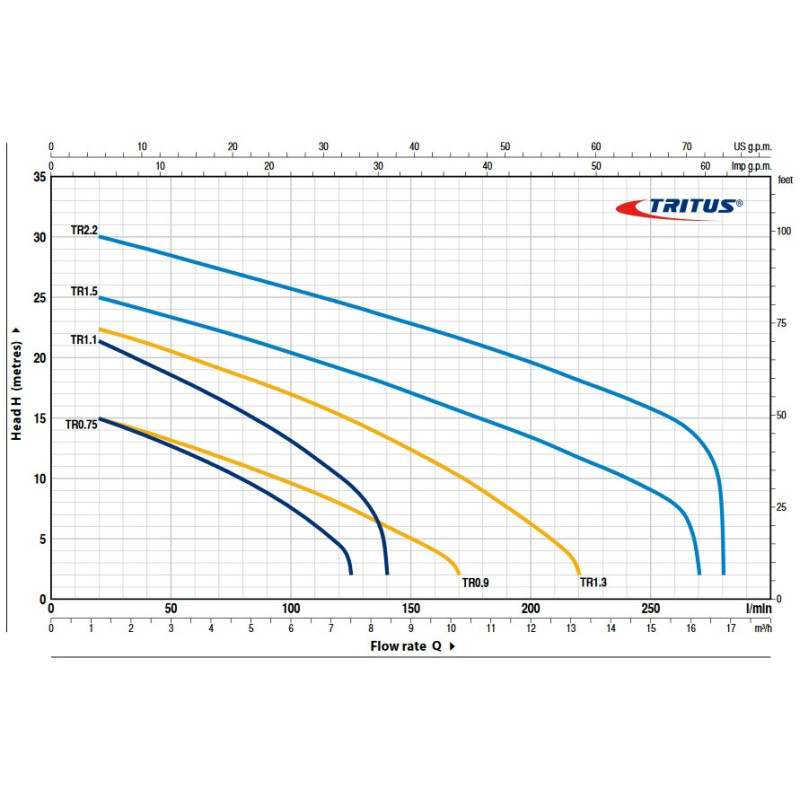

Šio siurblio paskirtis yra sukurti didelį slėgį, todėl modelį reikia rinktis pagal faktinį kėlimo aukštį ir slėgio nuostolius vamzdyne. Pavadinime nurodytas 25 m kėlimo aukštis pasiekiamas esant 20 l/min srautui, o 26 m yra didžiausias kėlimo aukštis uždarius išvadą. Didėjant srautui, kėlimo aukštis mažėja.

Smulkių sferinių dalelių skersmuo gali siekti iki 7.4 mm. Smėlio, žvyro, metalo ir statybinių atliekų peilis nesmulkina. Tokios medžiagos gali užblokuoti arba sugadinti mechanizmą. Smulkintuvas taip pat yra dylanti dalis, todėl jį reikia reguliariai tikrinti.

Korpusas ir variklio laikiklis pagaminti iš storo ketaus, padengto kataforezine danga. Siurblyje įrengta dviguba mechaninių sandariklių pora su alyvos kamera. Įrenginio svoris yra 44 kg, aukštis - 489 mm.

Kaip pasirinkti darbo tašką

TRITUS TR 1.5 racionalu rinktis, kai nuotekas reikia pakelti aukštai, stumti ilga arba palyginti mažo skersmens slėgine linija ar perpumpuoti į gyvenvietės slėginę kanalizaciją. Jis taip pat tinka namų, sodybų ir viešųjų pastatų nuotekų siurblinėms.

Kai nuotekas reikia pakelti neaukštai ir jos trumpu vamzdžiu patenka į savitakę sistemą, smulkintuvo paprastai nereikia. Slėginis vamzdis negali būti siauresnis už siurblio DN40 angą, tačiau nereikėtų rinktis ir nepagrįstai didelio skersmens vamzdžio, nes lėtai tekančiose nuotekose lengviau kaupiasi nuosėdos.

Montavimas ir valdymas

Tai trifazis modelis, todėl plūdinio jungiklio ir valdymo pulto komplekte nėra. Siurbliui reikia valdymo skydo su tripoliu jungikliu-skyrikliu, rankiniu būdu atstatoma variklio perkrovos apsauga ir dviem lygio jungikliais, skirtais automatiniam paleidimui bei sustabdymui. Trečią lygio jungiklį galima naudoti aukšto lygio aliarmui.

Variklio apsauga nustatoma pagal vardinę 3.7 A srovę, pridedant 15 %. Variklio šiluminės apsaugos laidus būtina prijungti prie valdymo skydo, kitaip netenkama garantijos. Taip pat rekomenduojama 30 mA srovės nuotėkio relė ir fazių kontrolė.

Prieš galutinai nuleidžiant siurblį reikia patikrinti jo sukimosi kryptį. Neteisinga kryptimi besisukantis variklis sukuria gerokai mažesnį slėgį. Kryptis pakeičiama sukeičiant dvi fazes. Naudojant dažnio keitiklį, dažnis negali būti mažesnis nei 85 % vardinio dažnio.

Slėgio linijoje montuojami atbulinis vožtuvas ir uždarymo sklendė. Atbulinio vožtuvo nereikėtų montuoti prie pat siurblio. Stacionariam įrengimui galima naudoti atskirai įsigyjamą automatinio sujungimo komplektą su kreipiamosiomis.

Eksploatavimo ribos

Nuolatiniu S1 režimu veikiančio variklio bent 350 mm turi būti apsemta. Neapsemtas jis gali veikti ne ilgiau kaip 20 min. Siurblys gali išsiurbti skystį iki 95 mm lygio nuo dugno, o šulinio matmenys turi būti bent 800 x 800 mm. Leidžiama iki 20 paleidimų per valandą ir iki 10 m panardinimo gylio.

Siurblys gali veikti vertikaliai arba horizontaliai, kai slėgio anga nukreipta į viršų ar į šoną. Skysčio temperatūra gali siekti +40 °C, o pH ribos yra 5-9. Sausa eiga draudžiama.

Kas 3000 darbo valandų arba kartą per metus reikia patikrinti smulkintuvą, kabelį ir alyvą. Siurblį kelkite tik už tam skirtos rankenos, niekada nekelkite už kabelio. Gresiant šalčiui, šulinį ištuštinkite arba siurblį išimkite. Pedrollo TRITUS TR 1.5 pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
